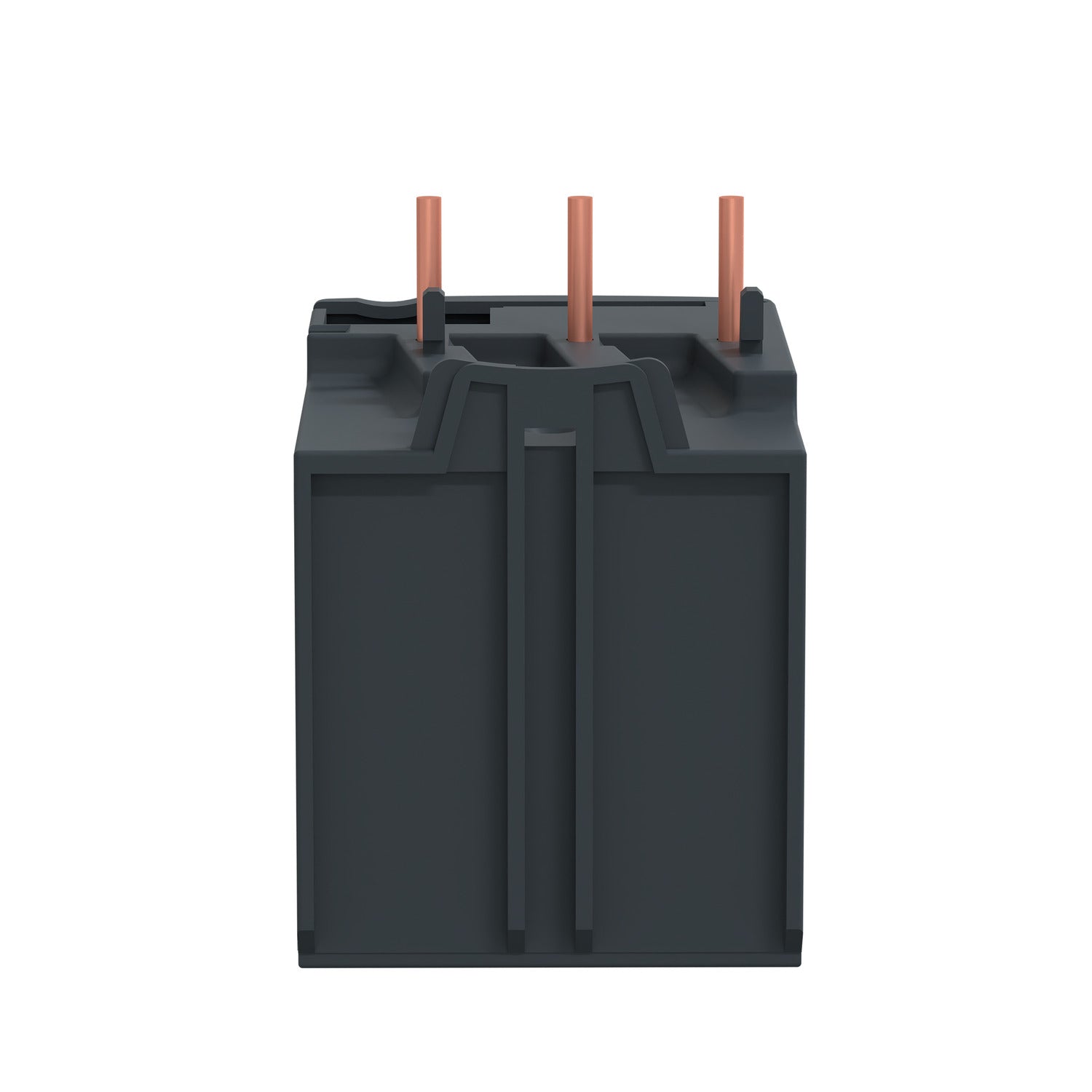

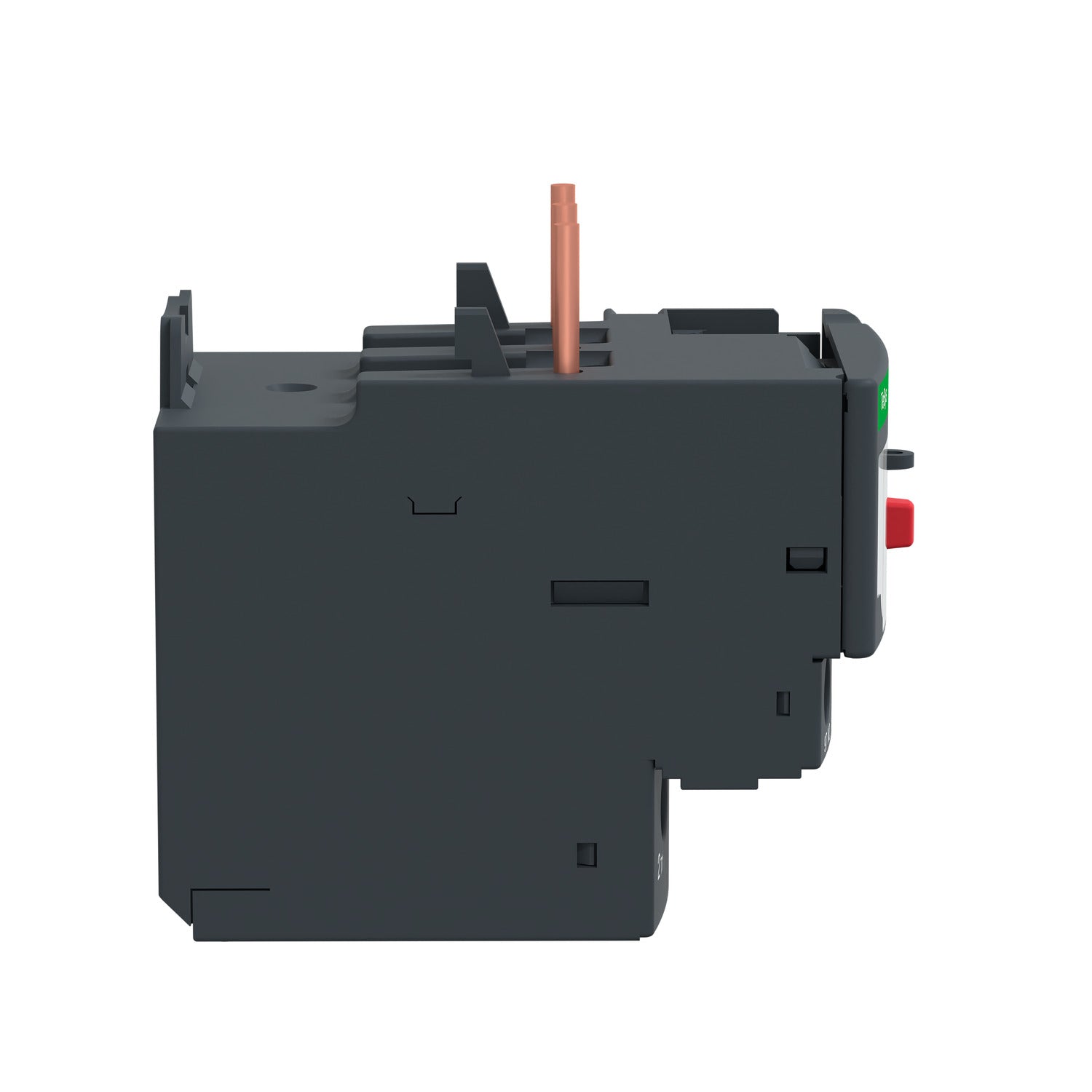

Termorelæ LRD16 9-13A

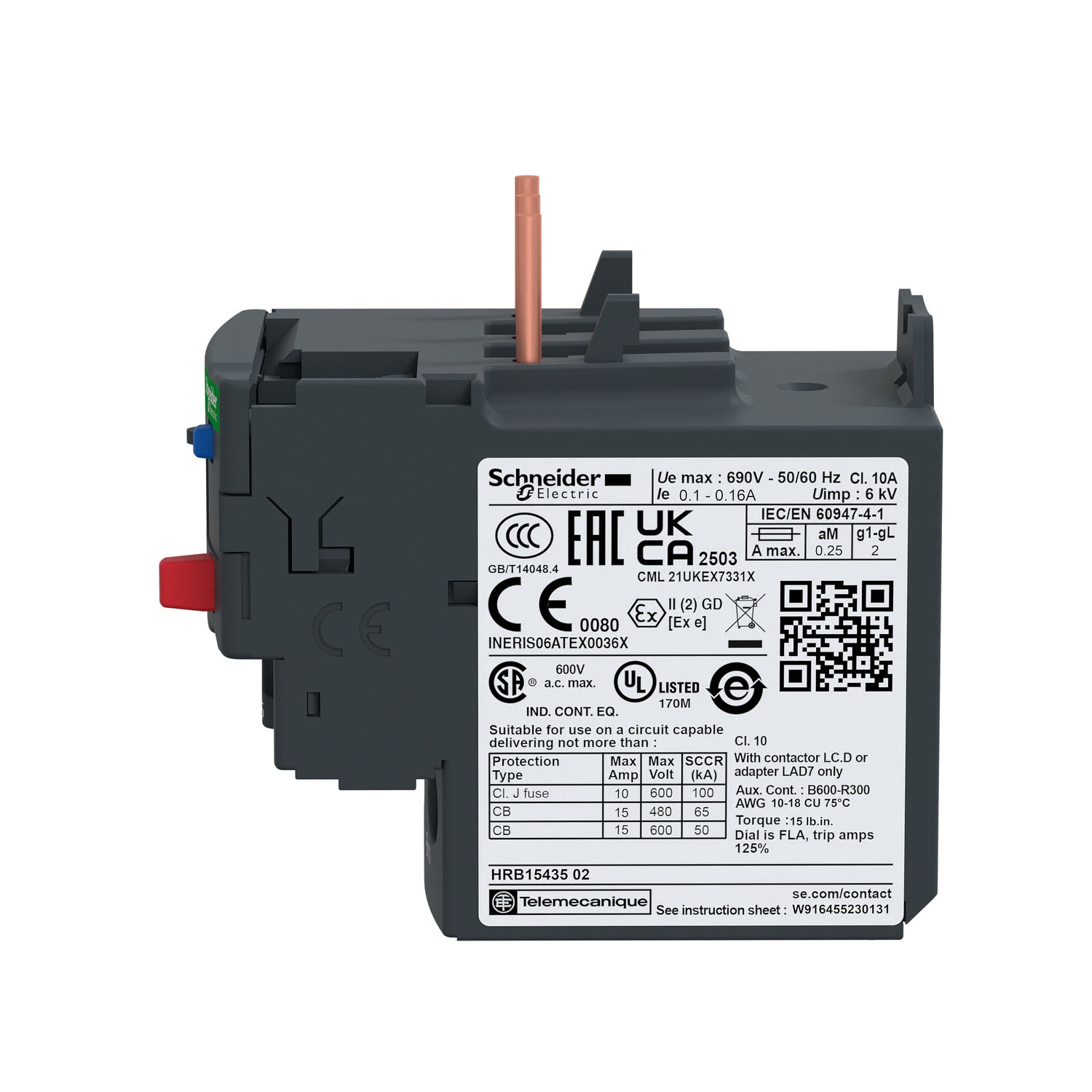

Termorelæet monteres sammen med en kontaktor og fungerer som overbelastningsbeskyttelse for en motor. Det overvåger strømmen løbende og kobler motoren fra, hvis den trækker for meget strøm over tid, for eksempel ved mekanisk overbelastning eller fasetab. LRD16 er dimensioneret til et indstillingsområde på 9,00-13,00 A og har en udløsningsklasse på 10A i henhold til IEC 60947-4-1, hvilket betyder at det reagerer inden for de tidsrammer, standarden fastsætter for denne klasse.

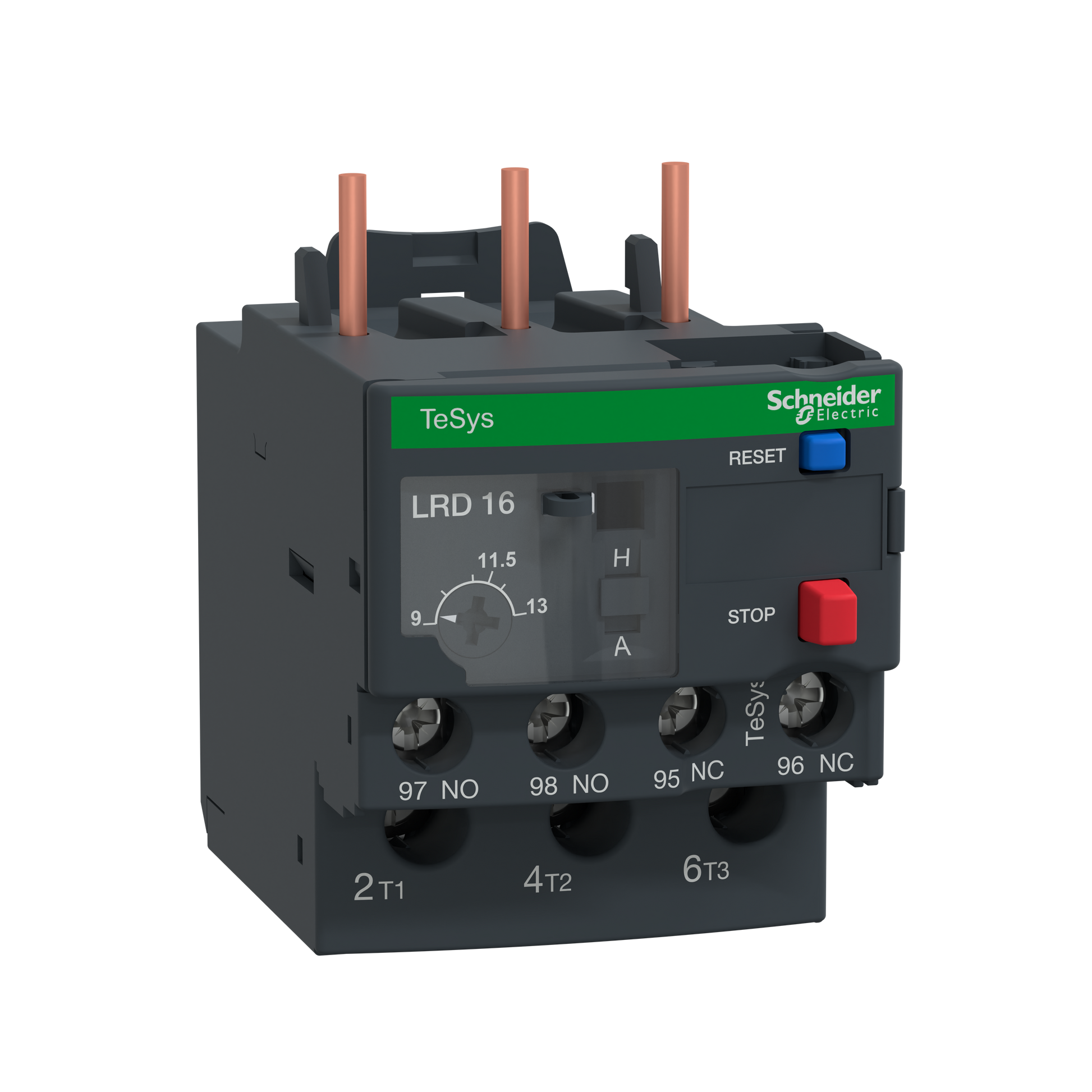

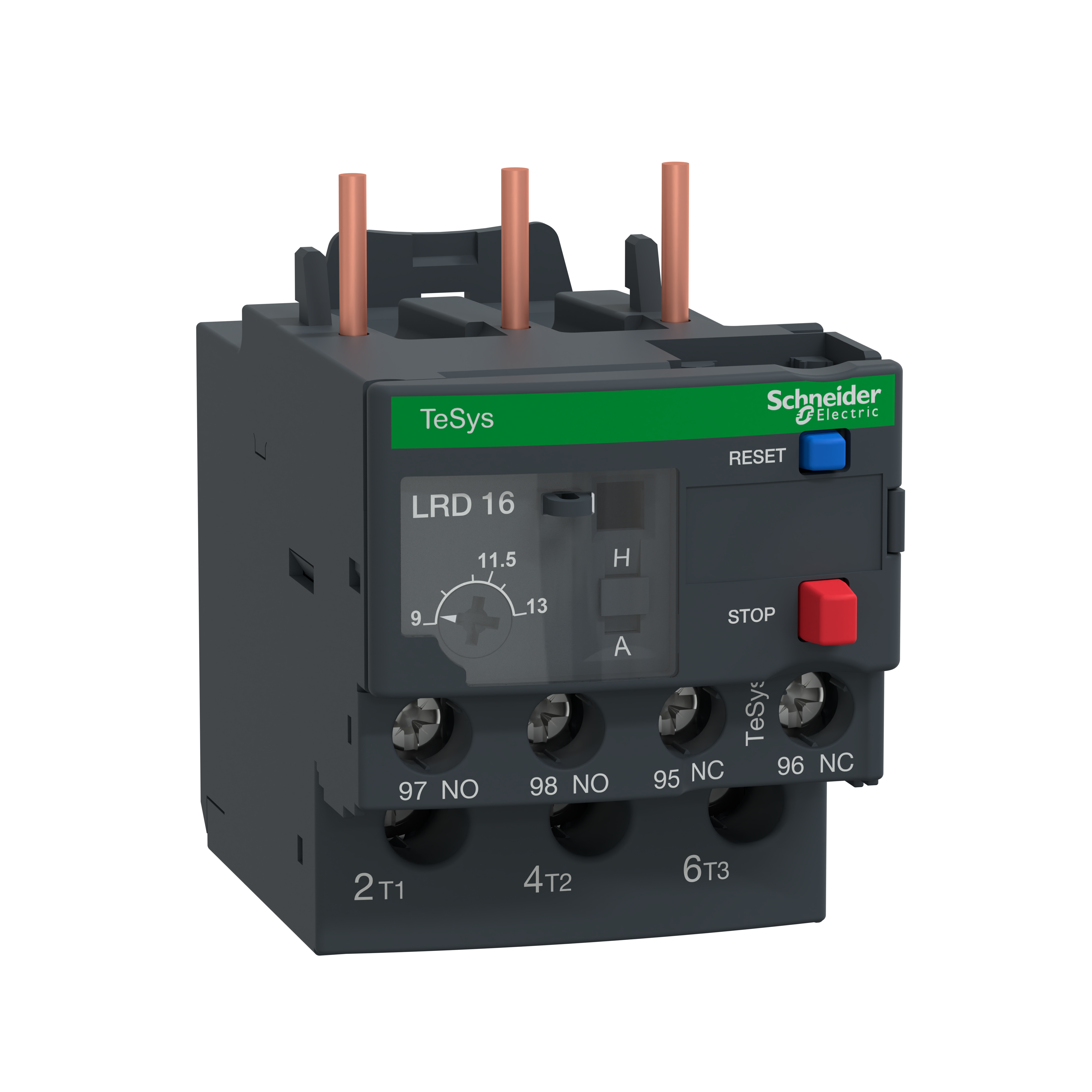

Relæet har et justerbart indstillingsområde fra 9,00 til 13,00 A, som du drejer ind, så det matcher motorens mærkestrøm. Det er vigtigt at indstillingen svarer til den faktiske driftsstrøm på den motor, relæet skal beskytte, da relæet ellers ikke vil koble fra korrekt ved overbelastning. Selve tilslutningen sker via skrueklemmer, hvilket gør montagen i tavlen eller ved kontaktoren enkel.

LRD16 er beregnet til at sidde direkte på TeSys D-kontaktorer i størrelsen LC1D09 til LC1D38, svarende til kontaktortyperne D12 til D38. Det betyder, at relæet passer til en række af de mest almindelige kontaktorstørrelser inden for denne serie, men det er stadig indstillingsområdet på 9,00-13,00 A, der afgør, om det matcher den konkrete motor, du skal beskytte.

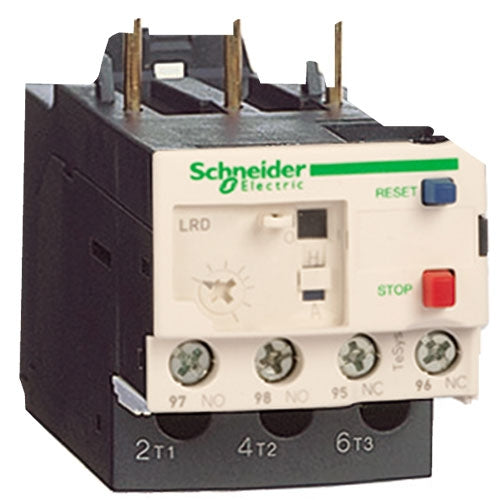

Relæet har én NC-kontakt (brydekontakt) og én NO-kontakt (sluttekontakt). NC-kontakten er normalt lukket og bruges typisk til at afbryde kontaktorens styrekreds ved overbelastning, så motoren stoppes. NO-kontakten er normalt åben og kan bruges til at give en fejlsignalering, for eksempel til en lampe eller et styresystem, der viser, at relæet har udløst. De to kontakter dækker altså to forskellige formål, selvom de sidder på samme relæ.

Forskellen mellem modellerne i TeSys D-serien ligger primært i indstillingsområdet for strøm. LRD16 dækker 9,00-13,00 A og passer dermed til motorer med en driftsstrøm i det leje. Andre modeller i samme serie er lavet til andre motorstørrelser med tilsvarende andre indstillingsområder. Det rigtige valg afhænger derfor af, hvilken strømstyrke den konkrete motor kører med, og en autoriseret elinstallatør kan hjælpe med at fastlægge det korrekte relæ til opgaven.

D12 og D38 markerer spændvidden af TeSys D-kontaktorer, som relæet mekanisk kan monteres på, hvor tallet hænger sammen med kontaktorens størrelse og strømkapacitet. En D12-kontaktor er altså mindre end en D38, men begge kan bestykkes med samme type termorelæ, så længe relæets indstillingsområde på 9,00-13,00 A passer til den motor, der skal beskyttes. Det er en fordel, fordi man kan bruge samme relæserie på tværs af flere kontaktorstørrelser, men den præcise sammensætning bør altid vurderes af en autoriseret elinstallatør.
