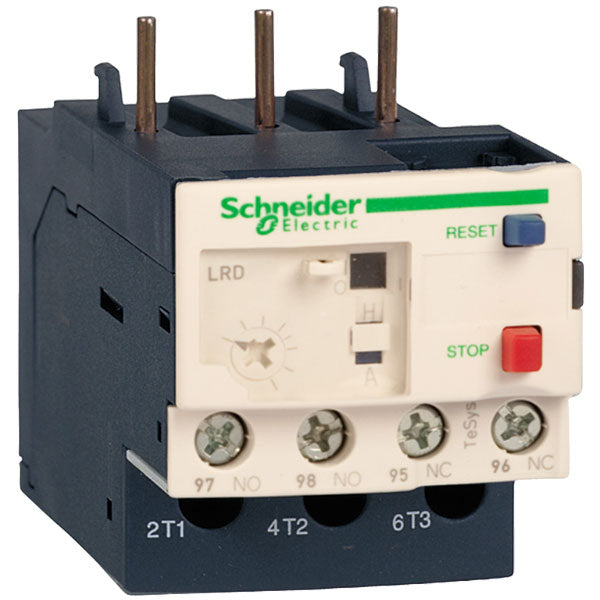

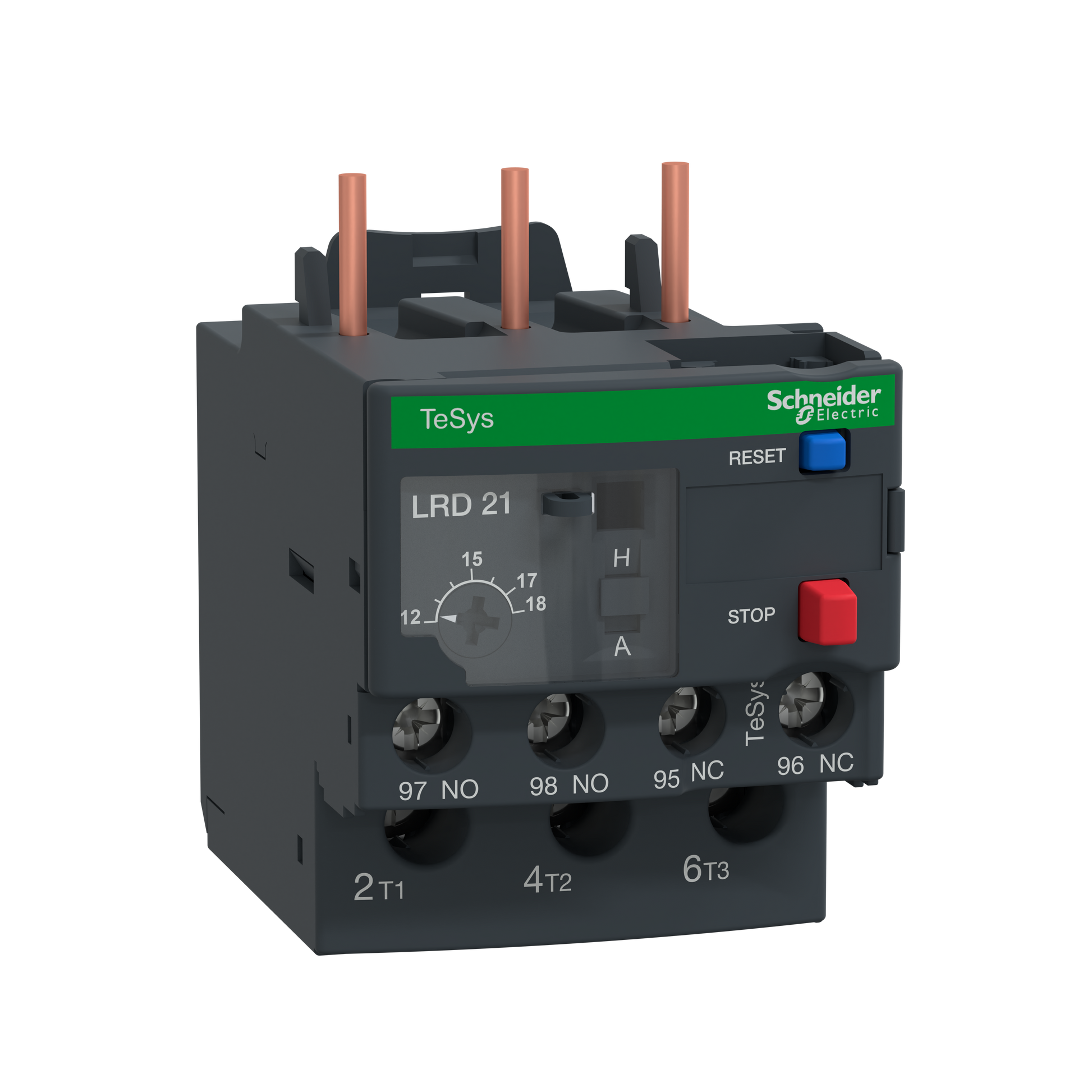

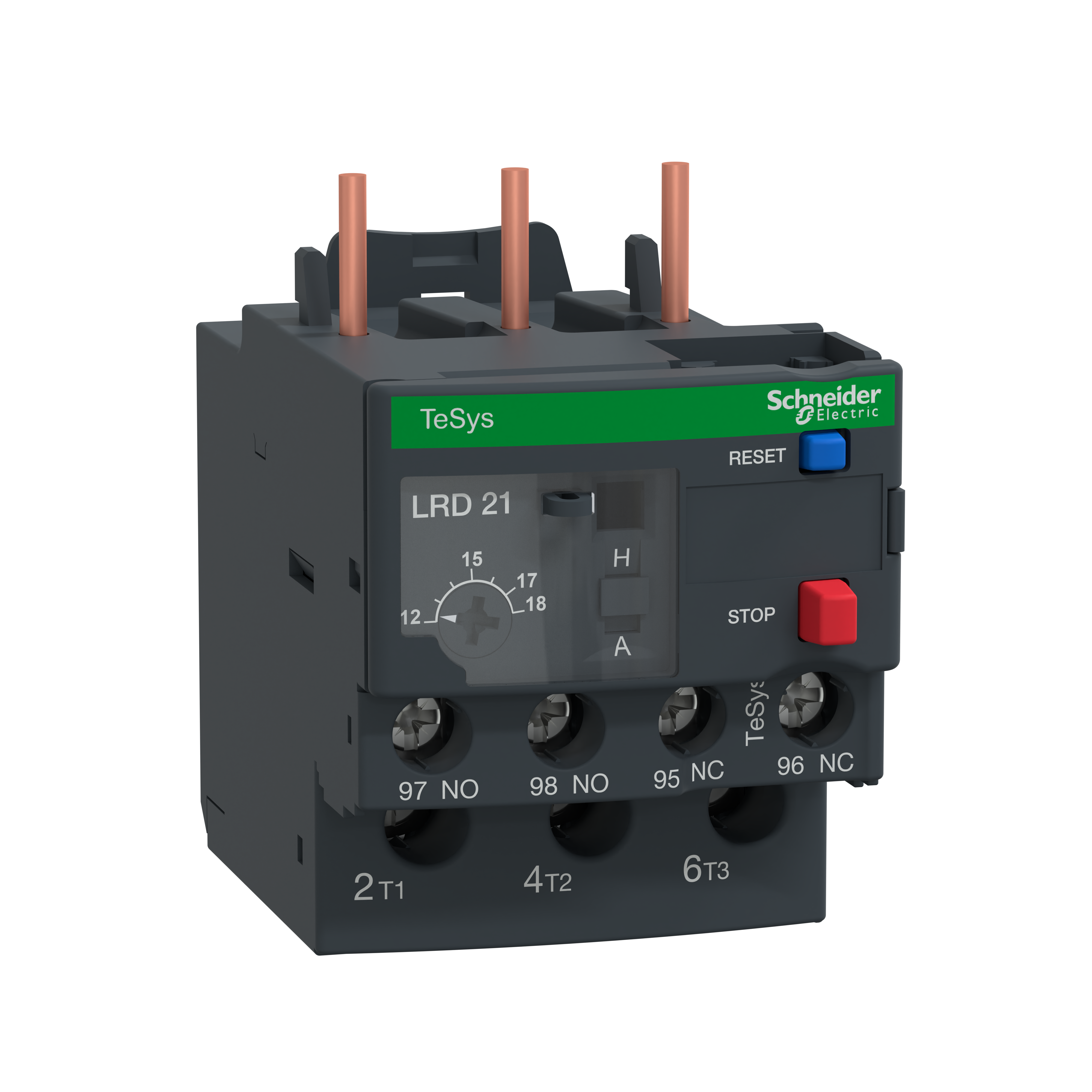

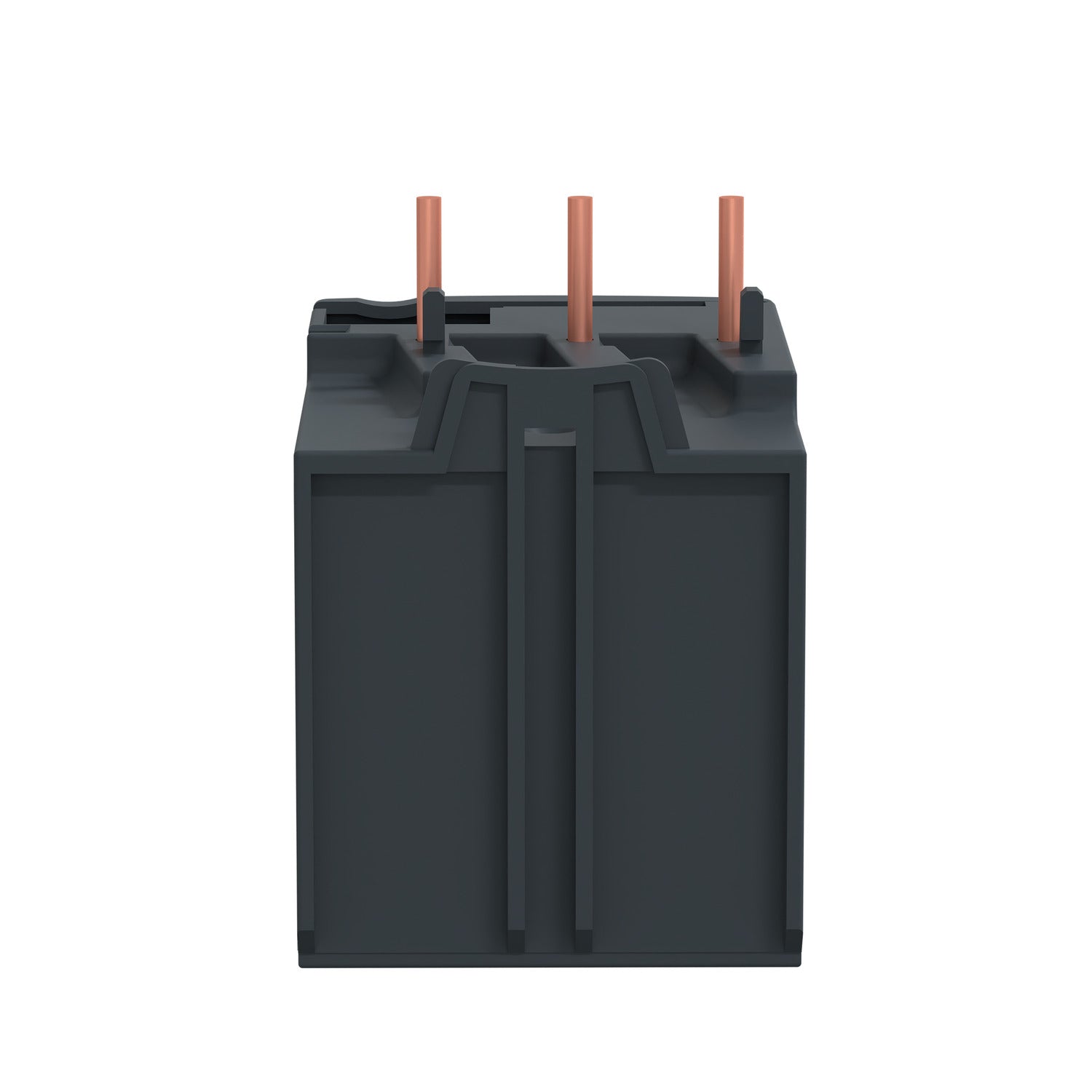

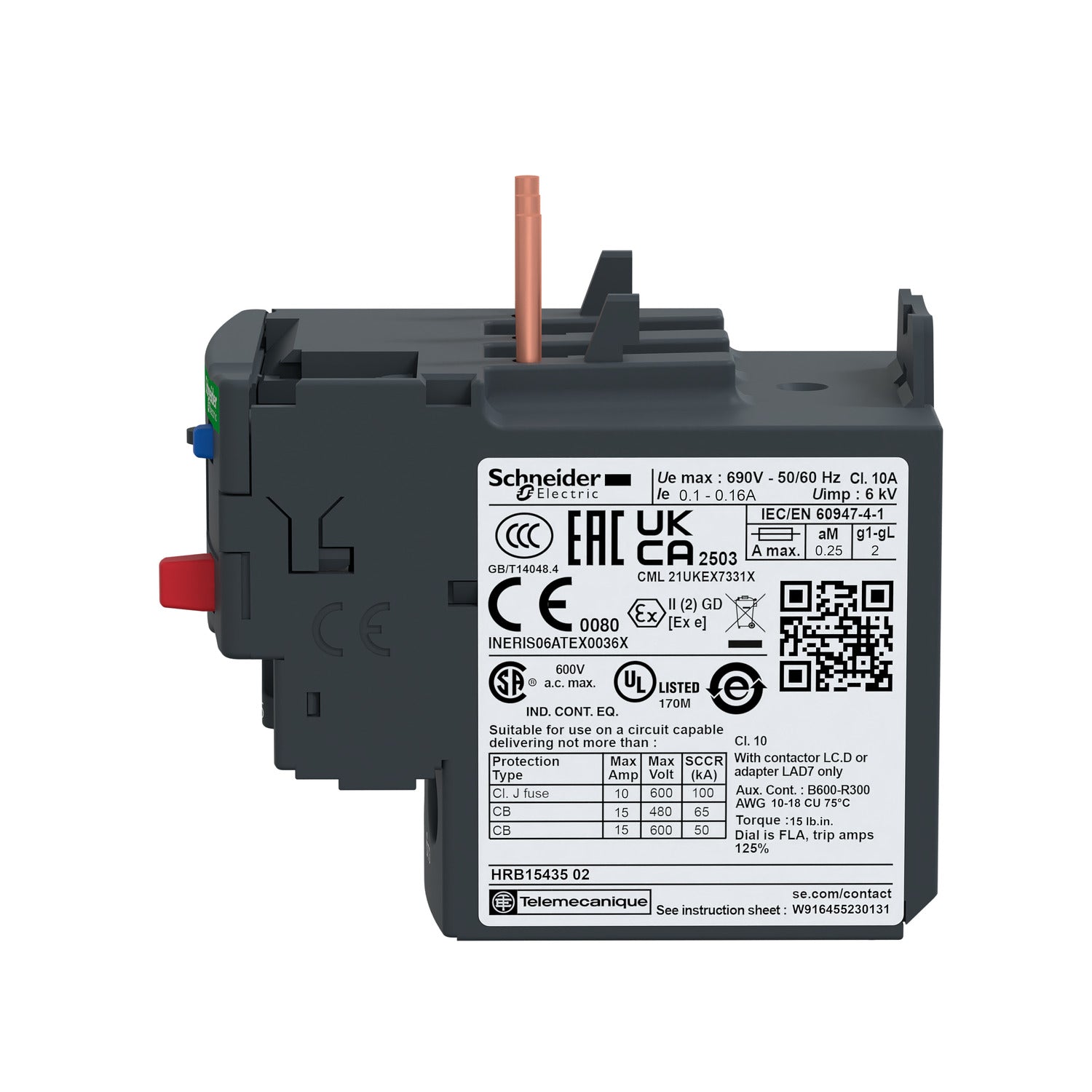

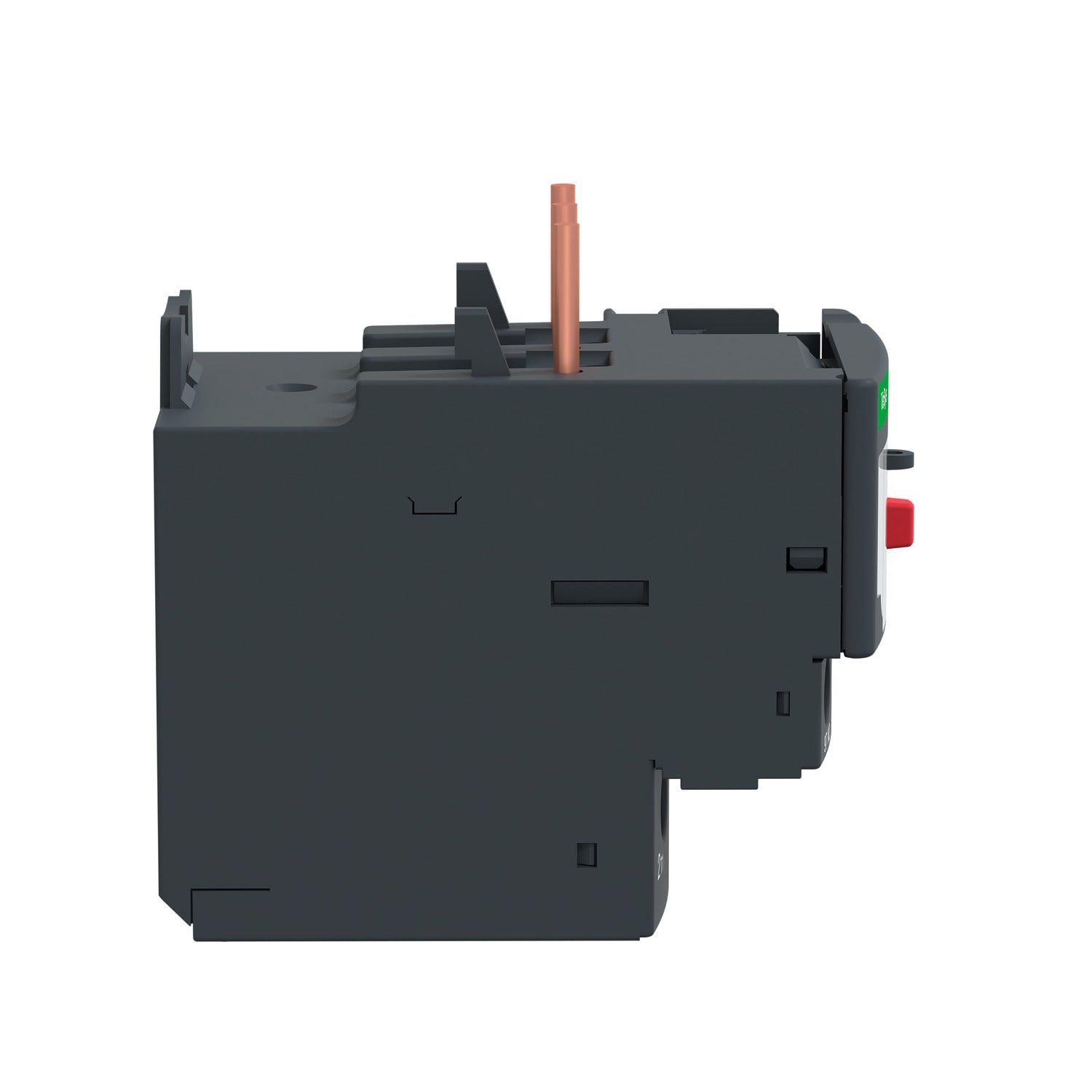

Termorelæ LRD21 12-18A

Termorelæet monteres sammen med en kontaktor og beskytter en 3-faset motor mod overbelastning. Relæet overvåger strømmen til motoren, og hvis den bliver for høj over tid, kobler relæet fra, inden motoren tager skade. Dette relæ har et indstillingsområde på 12,0 til 18,0 A, så du kan stille det ind præcist til den strøm, din motor trækker i normal drift. Overbelastningsudløsningen følger klasse 10A i henhold til IEC 60947-4-1, hvilket betyder en forholdsvis hurtig reaktion ved overstrøm, tilpasset almindelige motortyper.

Relæet hører til Schneider Electrics TeSys D-serie og er beregnet til kontaktorer af typen LC1D09 til LC1D38. Det forbindes direkte til de nederste klemmer på kontaktoren, så du får en samlet motorstarter uden ekstra ledningsføring mellem de to komponenter. Ønsker du at placere termorelæet et andet sted end lige på kontaktoren, kan det også monteres separat på DIN-skinne eller med skruer via en klemrække, der bestilles for sig.

Relæet har en nulstillings- og stopknap samt en vælger, hvor du kan skifte mellem manuel og automatisk nulstilling. Der er også en testvælger, som gør det muligt at simulere en udløsning, og en flagindikator, der viser dig, om relæet er koblet fra på grund af overbelastning. De to hjælpekontakter, en sluttekontakt og en brydekontakt, kan bruges til at sende et fejlsignal videre til for eksempel en styring eller alarm, så du hurtigt bliver opmærksom på, at motoren er stoppet.

Relæet giver dig begge muligheder via en indbygget vælger, så valget kan tilpasses efter behov i det enkelte anlæg. Manuel nulstilling betyder, at nogen fysisk skal trykke på knappen, efter en fejl er udbedret, hvilket giver kontrol med, at motoren ikke starter igen af sig selv, før situationen er tjekket. Automatisk nulstilling genstarter derimod motoren, så snart temperaturen er faldet igen, hvilket kan være praktisk i anlæg, hvor driftsstop skal minimeres mest muligt. Valget afhænger typisk af, hvor kritisk det er, at en motor ikke starter uden opsyn.

Monteres relæet direkte på kontaktoren, får du en kompakt løsning, hvor de to komponenter sidder samlet, og strømforbindelsen sker uden ekstra ledninger. Vælger du i stedet at montere relæet separat, for eksempel på DIN-skinne eller med skruer, kræver det en klemrække, som bestilles for sig. Den løsning kan give mere fleksibilitet i tavlen, hvis der er begrænset plads lige ved kontaktoren, eller hvis du ønsker at samle flere komponenter et andet sted i installationen.

Dette relæ dækker et indstillingsområde fra 12,0 til 18,0 A, og det skal matche den mærkestrøm, din motor er angivet til på typeskiltet. Serien findes med flere forskellige indstillingsområder, så det rigtige valg afhænger af, hvilken motor og kontaktor du arbejder med. Da et forkert dimensioneret termorelæ enten kan udløse for tidligt eller slet ikke beskytte motoren tilstrækkeligt, bør det endelige valg af relæ og indstilling altid vurderes af en autoriseret elinstallatør ud fra motorens faktiske data.
