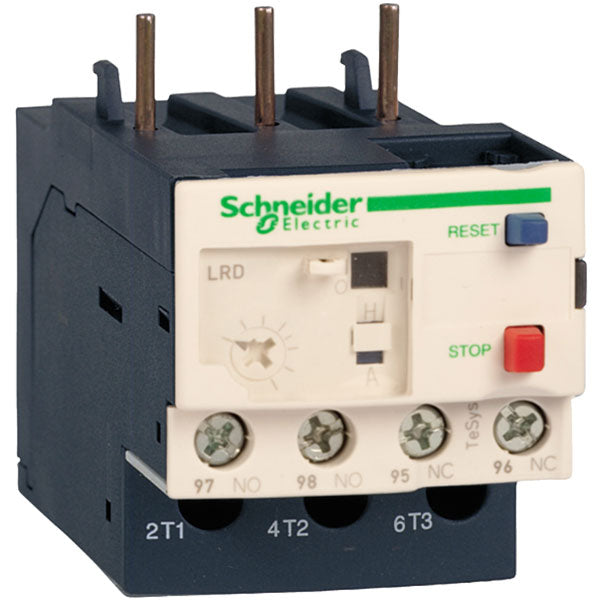

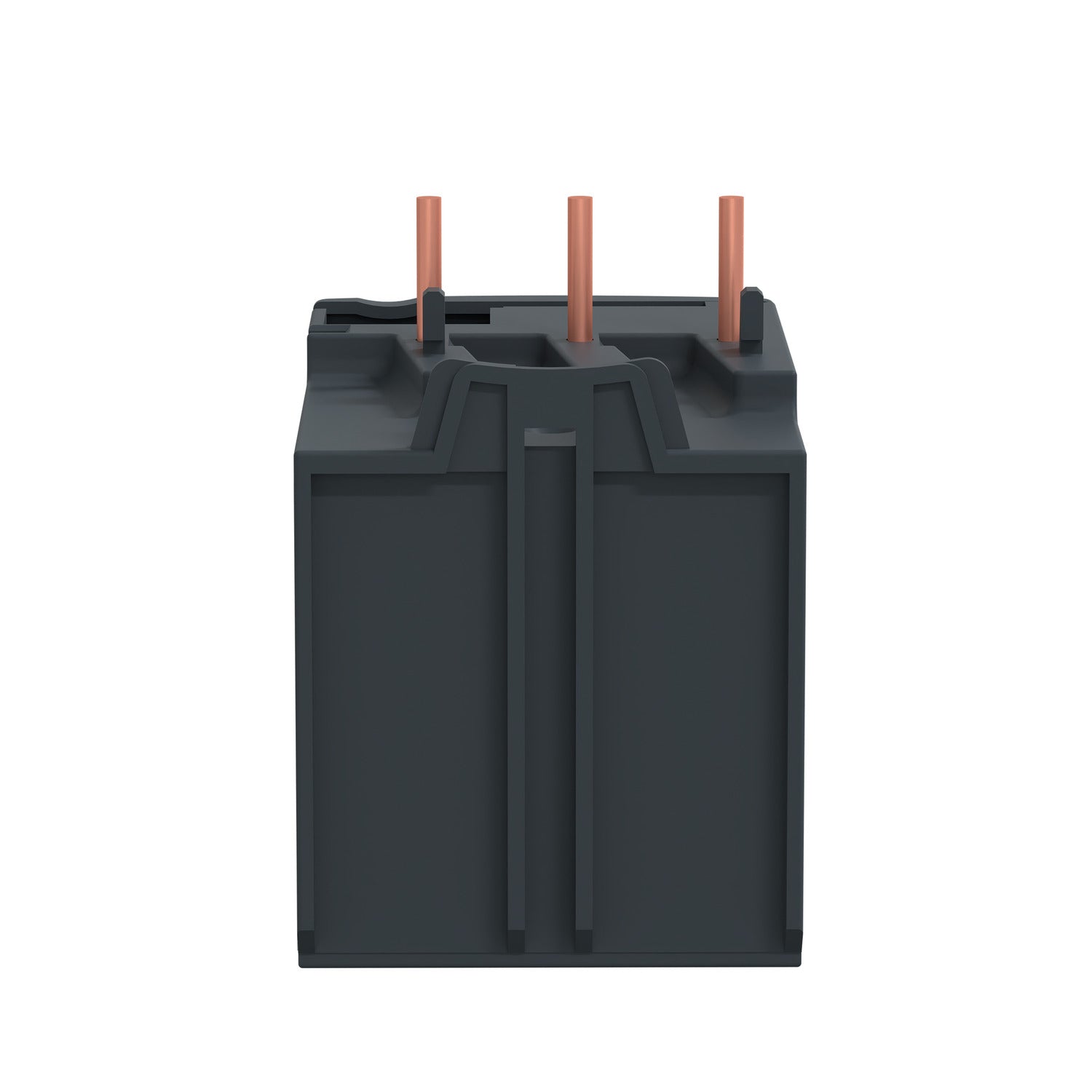

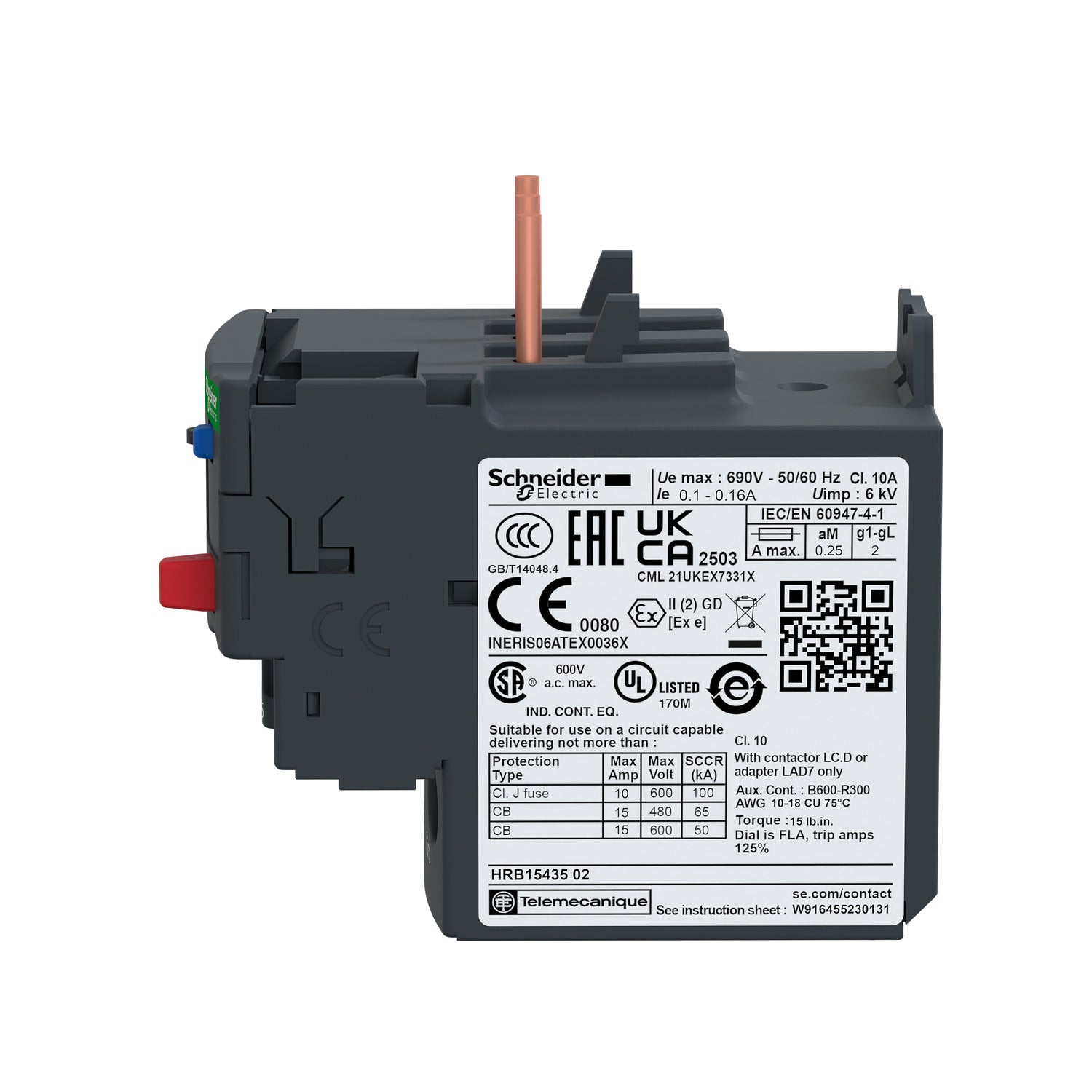

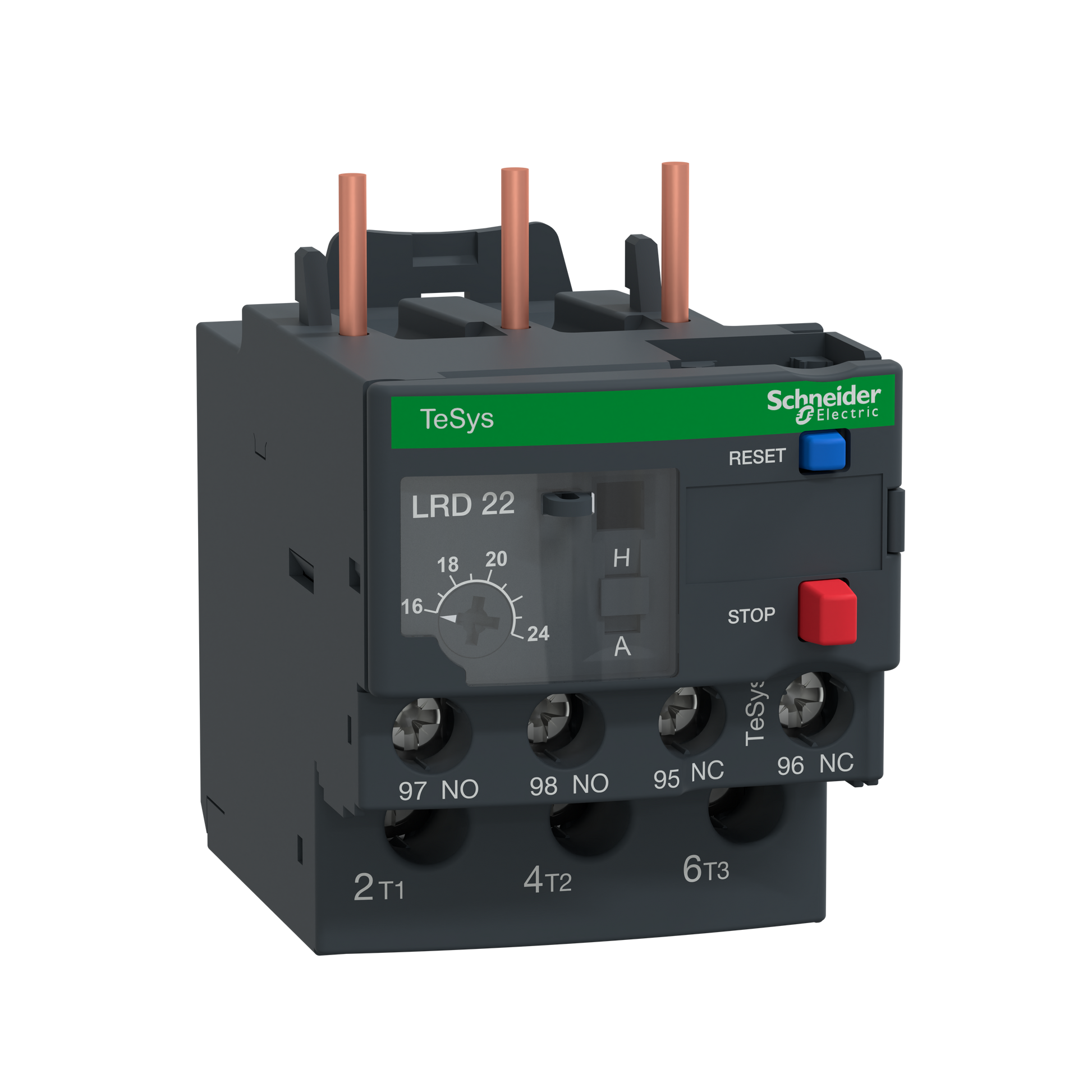

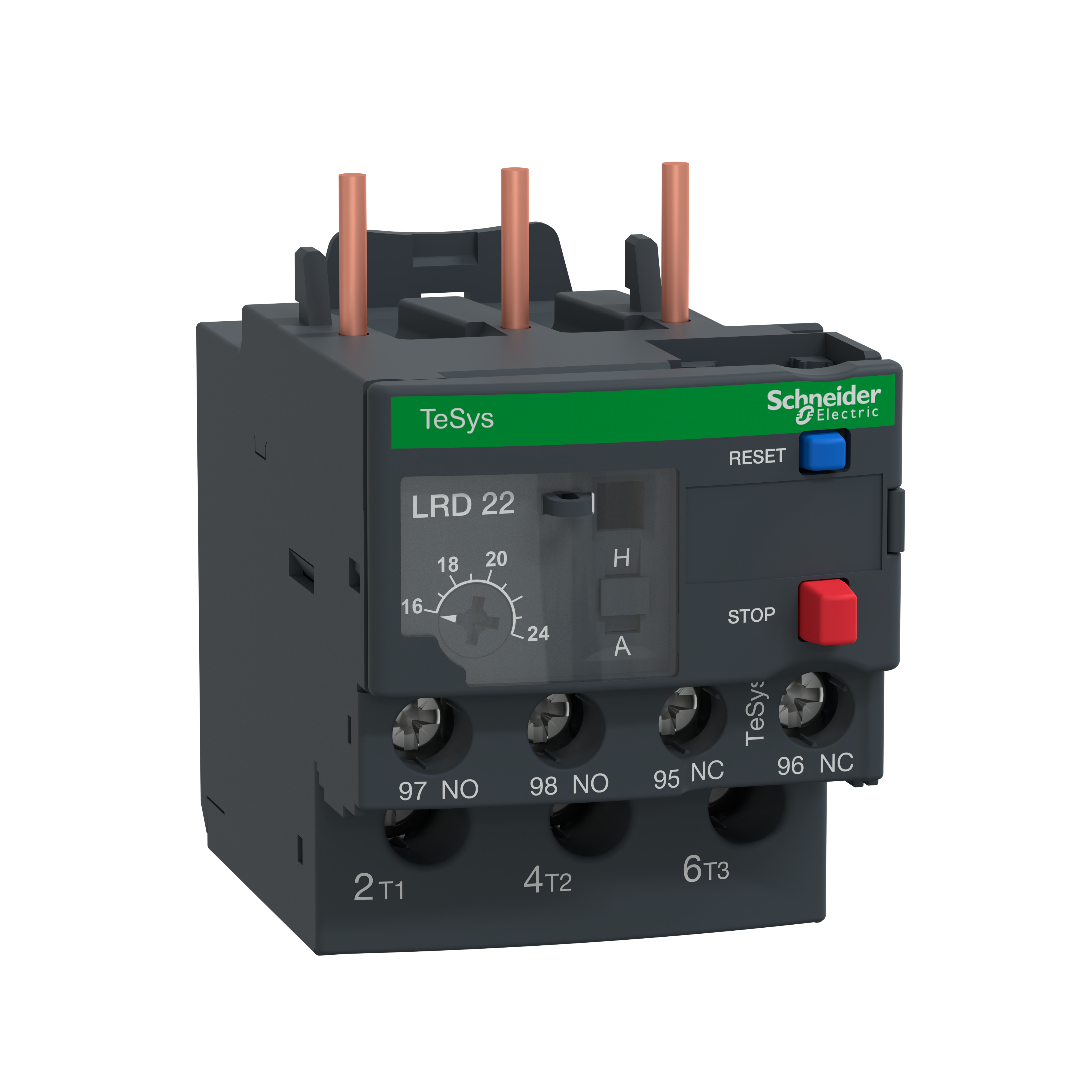

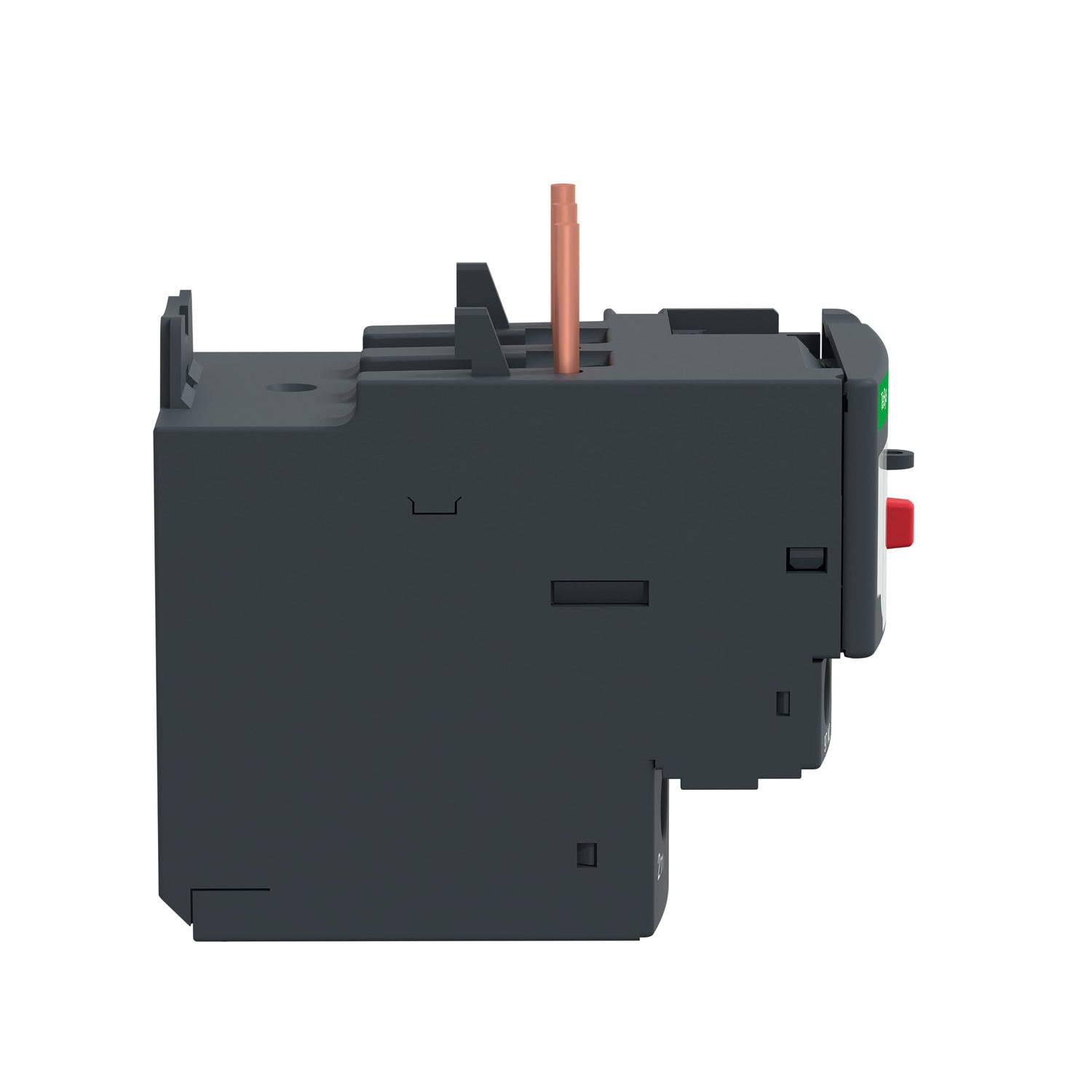

Termorelæ LRD22 16-24A

Termorelæet fra Schneider Electric monteres sammen med en kontaktor og har til opgave at beskytte motoren mod overbelastning. Hvis motoren trækker mere strøm end den er dimensioneret til, over længere tid, kobler termorelæet strømmen fra, inden motoren tager skade. Det er en helt central sikkerhedskomponent i motorstyringer, hvor du har brug for at kunne stole på, at anlægget slukker i tide.

Dette termorelæ hører til Schneiders TeSys D-serie og er beregnet til at sidde direkte på kontaktorer i typerne LC1D09 til LC1D38. Det giver en kompakt og integreret løsning, hvor termorelæet monteres direkte på kontaktoren uden ekstra ledningsføring mellem de to komponenter.

Tilslutningen sker via skrueklemmer, hvilket giver en robust og stabil forbindelse, der egner sig godt til industrielle installationer, hvor der stilles krav til driftssikkerhed over tid.

Indstillingsområdet fortæller, inden for hvilket strømniveau du kan skrue relæet ind, så det passer til den konkrete motors mærkestrøm. Ligger motorens strømforbrug et sted mellem 16 og 24 A, kan du finjustere udløsningspunktet præcist til den pågældende motor. Termorelæet arbejder efter overbelastningsudløsningsklasse 10A i henhold til IEC 60947-4-1, hvilket er en standardiseret karakteristik for, hvor hurtigt relæet reagerer ved forskellige grader af overbelastning. Ligger din motors mærkestrøm uden for de 16-24 A, skal en autoriseret elinstallatør vurdere, hvilket termorelæ i TeSys D-serien der passer til netop din motor.

Termorelæet har én NO-kontakt (normalt åben) og én NC-kontakt (normalt lukket). NC-kontakten bruges typisk til at bryde strømmen til kontaktorspolen ved overbelastning, så motoren kobles fra, mens NO-kontakten kan bruges til at give en alarm- eller signalfunktion, for eksempel til at tænde en kontrollampe eller aktivere en fejlmelding i styringen. De to kontakter dækker altså hver deres formål i et samlet motorstyringssystem, og hvilken du skal bruge, afhænger af, om du skal styre selve afbrydelsen eller blot overvåge status.

Begge dele spiller ind. Termorelæet passer fysisk til kontaktorer i TeSys D-serien fra LC1D09 til LC1D38, men det afgørende for den elektriske beskyttelse er, at indstillingsområdet på 16-24 A dækker motorens faktiske mærkestrøm. Har du en mindre motor med lavere strømforbrug, skal du kigge efter et termorelæ med et lavere indstillingsområde i samme serie, mens en motor med højere strømforbrug kræver et relæ med et tilsvarende højere område. Den præcise beskyttelsesindstilling og valg af det rette termorelæ til den konkrete motor bør altid afklares af en autoriseret elinstallatør.
