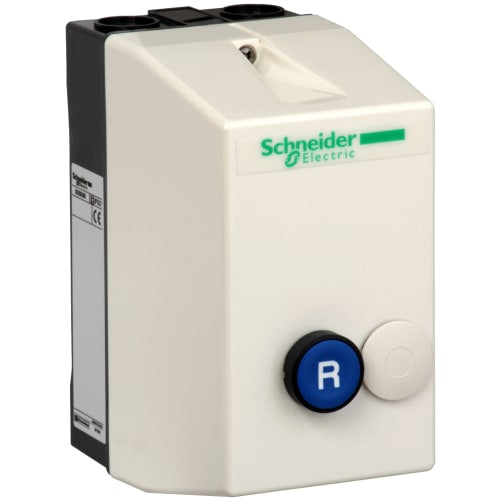

Kapsling DE1DS1A05 til LC1D09-12 resettryk

DE1DS1A05 er en tom kapsling fra Schneiders TeSys-serie, som du bygger din egen motorstyring op i. Kapslingen i sig selv indeholder ikke kontaktor eller relæ, men er husets ramme, som du monterer disse komponenter i. Den er tænkt til opgaver som direkte start af motorer (DOL-start), motorstop, softstart eller overbelastningsbeskyttelse, og bruges typisk i industrien, på maskiner, i bygningsinstallationer eller andre steder, hvor der er behov for en robust og afskærmet løsning til motorstyring.

Kapslingen leveres tom, så kontaktoren og det termiske overbelastningsrelæ skal bestilles separat og monteres i huset efterfølgende. Det giver dig frihed til at sammensætte løsningen efter dit behov, i stedet for at være låst til en fast konfiguration. Kapslingen fungerer altså som den ydre beskyttelse og montageramme, mens de elektriske komponenter vælges og indbygges særskilt.

Kapslingen har et kompakt og ergonomisk design, der gør den nem at montere både på væg og direkte på maskine. Den er lavet i polycarbonat, som er et slagfast plastmateriale, og er derfor velegnet til brug i industrimiljøer, på maskiner, i bygninger og i forbindelse med infrastruktur, hvor der stilles krav til holdbarhed og beskyttelse af det indbyggede materiel. Med et resettryk på kapslingen kan du desuden nulstille et udløst overbelastningsrelæ udefra, uden at skulle åbne huset.

Kapslingen måler 166 x 88 x 128,5 mm, hvilket gør den til en relativt kompakt løsning, der ikke fylder unødigt meget, uanset om den skal sidde på en væg i et teknikrum eller direkte på en maskine. Det kompakte format er en del af designet, som netop lægger vægt på nem installation uden at gå på kompromis med pladsen til kontaktor og relæ indeni.

De to angivelser dækker to forskellige former for beskyttelse. IP65 fortæller, hvor godt kapslingen er tætnet mod indtrængning af støv og vandstråler udefra, mens IK07 handler om, hvor godt huset tåler mekaniske stød og slag udefra. Sammen betyder de to angivelser, at kapslingen er bygget til at beskytte de indbyggede komponenter, både mod snavs og fugt i omgivelserne og mod fysisk påvirkning i en travl arbejdsdag på værksted eller i industrien.

Kapslingen er beskrevet som en TeSys LE kapsling til brug med LE1D09-12, mens den også omtales i forbindelse med LC1D09-12 kontaktorer. Der er altså en vis uklarhed i benævnelsen af den præcise kontaktortype, og da valg af den rigtige kombination af kapsling, kontaktor og relæ har betydning for både funktion og sikkerhed, anbefales det at lade en autoriseret elinstallatør vurdere, om kapslingen passer til den konkrete kontaktor, du vil bruge.
