Stikbensrelæ 6A 4C/O med LED 230AC

Et stikbensrelæ er et elektromekanisk relæ, som ikke loddes eller skrues direkte fast, men i stedet "stikkes" ned i en sokkel med benene på undersiden. Det gør det nemt at udskifte relæet uden at skulle af- og genmontere ledningerne, hvilket er praktisk i tavler og styringsanlæg, hvor komponenter jævnligt skal serviceres. Dette relæ har 4 C/O kontakter (skiftekontakter) med en belastning på 6 A, og det forsynes med 230 V AC. Det bruges typisk i tavlemateriel og til styring af kontaktorer, hvor man skal koble flere kredse samtidig, fx i automationsanlæg eller styrekredse i el-tavler.

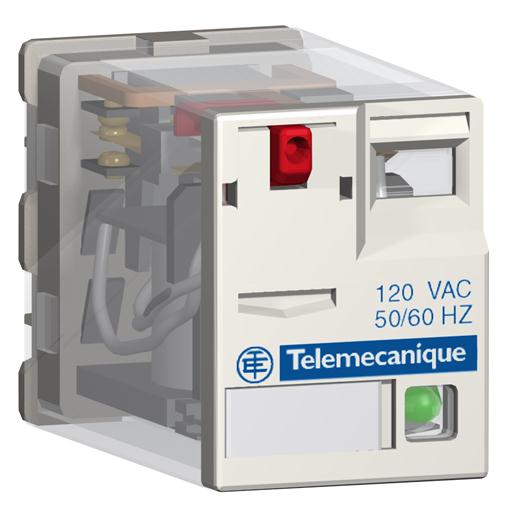

Relæet har en indbygget testfunktion, som gør det nemt at kontrollere driften uden at skulle afmontere noget. Den røde knap kan trykkes ind for en momentan aktivering, mens den grønne del kan vippes op, hvis du vil tvangskoble relæet. Derudover sidder der en mekanisk indikator, som viser med et orange mærke, om relæet er trukket, så du hurtigt kan se status ved et kig på fronten. Den grønne LED-indikator fortæller dig, om der er forsyning til relæet, hvilket er en stor hjælp ved fejlsøgning i en tavle, da du kan se med det samme, om spændingen er til stede.

Relæet leveres uden sokkel, så den skal anskaffes separat. Det er beregnet til at sidde i en RXZE-sokkel til relæer med 4 kontakter. Hvis relæet skal fungere under vibrerende forhold, kan der monteres en holdebøjle på soklen, som fastholder relæet, så det ikke risikerer at falde ud af soklen ved rystelser. Der er desuden en påbygget mærkeplade på selve relæet, hvor du kan skrive opmærkning, og soklen kan yderligere opmærkes med et separat skilt, hvis I har brug for tydelig mærkning i tavlen.

Relæet er dimensioneret til 100.000 koblinger, men det tal afhænger af, hvor hårdt relæet belastes og hvilken type belastning der kobles. Selve relæet har et egetforbrug på 1,2 VA ved 230 V AC forsyning, og kontaktsættet kan koble ned til en mindste indkoblingsstrøm på 10 mA, hvilket gør det velegnet både til almindelige styrekredse og til lidt mere følsomme signaler. Relæet har desuden UL- og CSA-godkendelse.

Serien findes i flere kontaktkonfigurationer, hvor antallet af kontakter og den tilhørende strømstyrke hænger sammen. En model med 2 C/O kontakter er dimensioneret til 12 A, en model med 3 C/O til 10 A, mens denne model med 4 C/O kontakter er dimensioneret til 6 A. Med andre ord får du flere kontakter at koble på denne model, men til gengæld en lavere mærkestrøm pr. kontakt end på 2- og 3-kontaktversionerne. Hvilken model der er den rette til en given opgave, bør vurderes af en autoriseret elinstallatør ud fra den konkrete tavle og belastning.

Dette relæ har 4 C/O kontakter i AgNi (sølv-nikkel), som er det almindelige kontaktmateriale til gængse styrekredse. Der findes også en version med 4 C/O guldbelagte kontakter, som er tiltænkt kobling af lave strømme og spændinger, hvor et almindeligt kontaktmateriale ikke altid giver stabil overgang. Valget mellem de to bør altid ske i forhold til den konkrete signaltype og belastning i anlægget, og her er det en god idé at lade en elektriker eller installatør tage den endelige beslutning.

Serien fås i varianter med og uden testknap og indbygget lysdiode. Denne model, RXM4AB2P7, har begge dele, hvilket giver dig mulighed for at teste relæets funktion manuelt og se med det samme, om der er spænding til relæet via den grønne LED. En model uden disse funktioner vil typisk være mere basal og uden den visuelle status- og testmulighed på fronten. Hvis du ofte har brug for at fejlsøge eller kontrollere relæets tilstand direkte i tavlen, er versionen med testknap og LED den mest praktiske løsning.
