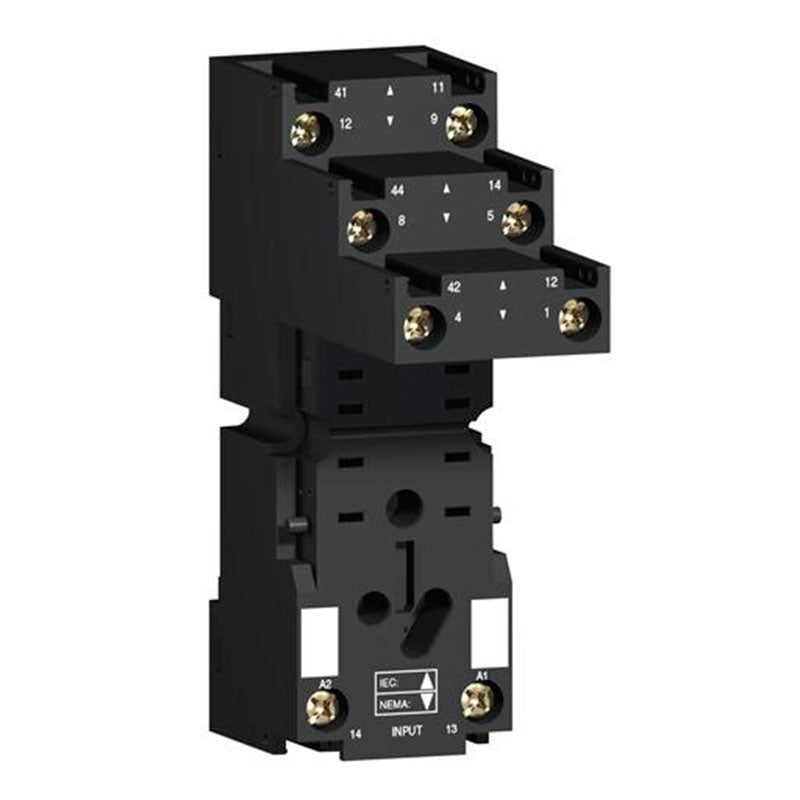

Sokkel til RXM4

Soklen, der har typenummeret RXZE2S114M fra Schneider Electric, er lavet til RXM stikbensrelæer med 4 C/O kontakter. Den fungerer som base for relæet og har skrueterminaler, hvor forsyning og kontakter er ført til separate terminaler. Det gør installationen mere overskuelig, fordi du hurtigt kan se, hvad der hører til strøm og hvad der hører til kontaktfunktionen, når du står med tavlen foran dig.

Soklen er fleksibel at montere, da den passer både til standard DIN-skinne og til direkte montering på en bundplade med to skruer. Med en bredde på 27 mm fylder den ikke meget, og der er samtidig plads til at sætte et beskyttelsesmodul, for eksempel en diode, varistor eller RC-led, op ad strømforsyningen, hvis din installation kræver det. Skal du sætte flere sokler op ved siden af hinanden, kan spoleforsyningen sløjfes mellem dem med en 2-polet RXZS2 laske, så du slipper for at trække separate ledninger til hver enkelt sokkel.

Soklen har 4 poler og er beregnet til relæer med 4 C/O kontakter. Den tåler en maksimal belastning på 10 A og er mærket med både NEMA og IEC betegnelser, så det er let at identificere terminalerne, uanset hvilken standard du er vant til at arbejde efter.

Nej, holdebøjlen er ikke inkluderet og skal købes særskilt. Den findes i to udgaver, en i plast (RXZR335) og en i metal (RXZ400), så du kan tilpasse valget efter, hvor soklen skal sidde, og hvilke krav installationen stiller. Skal soklen bruges i en marineinstallation med Lloyd's certificering, er det en forudsætning, at holdebøjlen RXZR335 anvendes.

Forskellen ligger primært i materialet. Plastudgaven, RXZR335, er den lette løsning til almindelige tavleinstallationer, mens metaludgaven, RXZ400, er mere robust og velegnet, hvor der stilles ekstra krav til holdbarhed eller mekanisk styrke. Bemærk, at hvis installationen skal leve op til Lloyd's marinecertificering, er det specifikt RXZR335 i plast, der kræves til formålet.

Begge dele er muligt, og valget afhænger mest af, hvordan din tavle eller dit skab i forvejen er indrettet. DIN-skinnemontering er den hurtigste løsning, hvis du allerede har skinner sat op og ønsker nem af- og påmontering senere. Montering direkte på bundplade med to skruer giver til gengæld en mere fast placering, hvilket kan være at foretrække, hvor der ikke er DIN-skinne til rådighed, eller hvor soklen skal sidde fast et bestemt sted i installationen.
