1C/O 10A RELÆ LED 24VDC

Harmony RXG er en serie af stikbensrelæer der med en bredde på 16 mm og kraftige stikben er kompatible med øvrige mærker i branchen.
Relæerne fås med enten 1 C/O på 10A eller 2 C/O kontakter på 5A og kan vælges med eller uden testknap og indbygget lysdiode.
Der er mulighed for isætning af et beskyttelsesmodul (diode, varistor eller RC-led) direkte i relæsoklen såfremt der er behov for dette.
Soklerne RGZE1SxxM og RGZExxP har separate terminaler for forsyning og kontaktsæt der gør det enkelt og overskueligt at fejlfinde på relæerne.

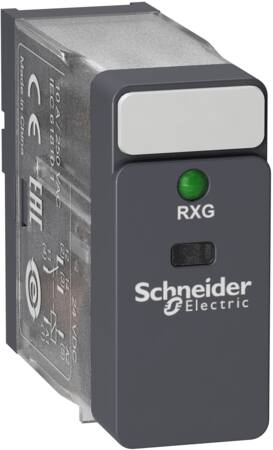

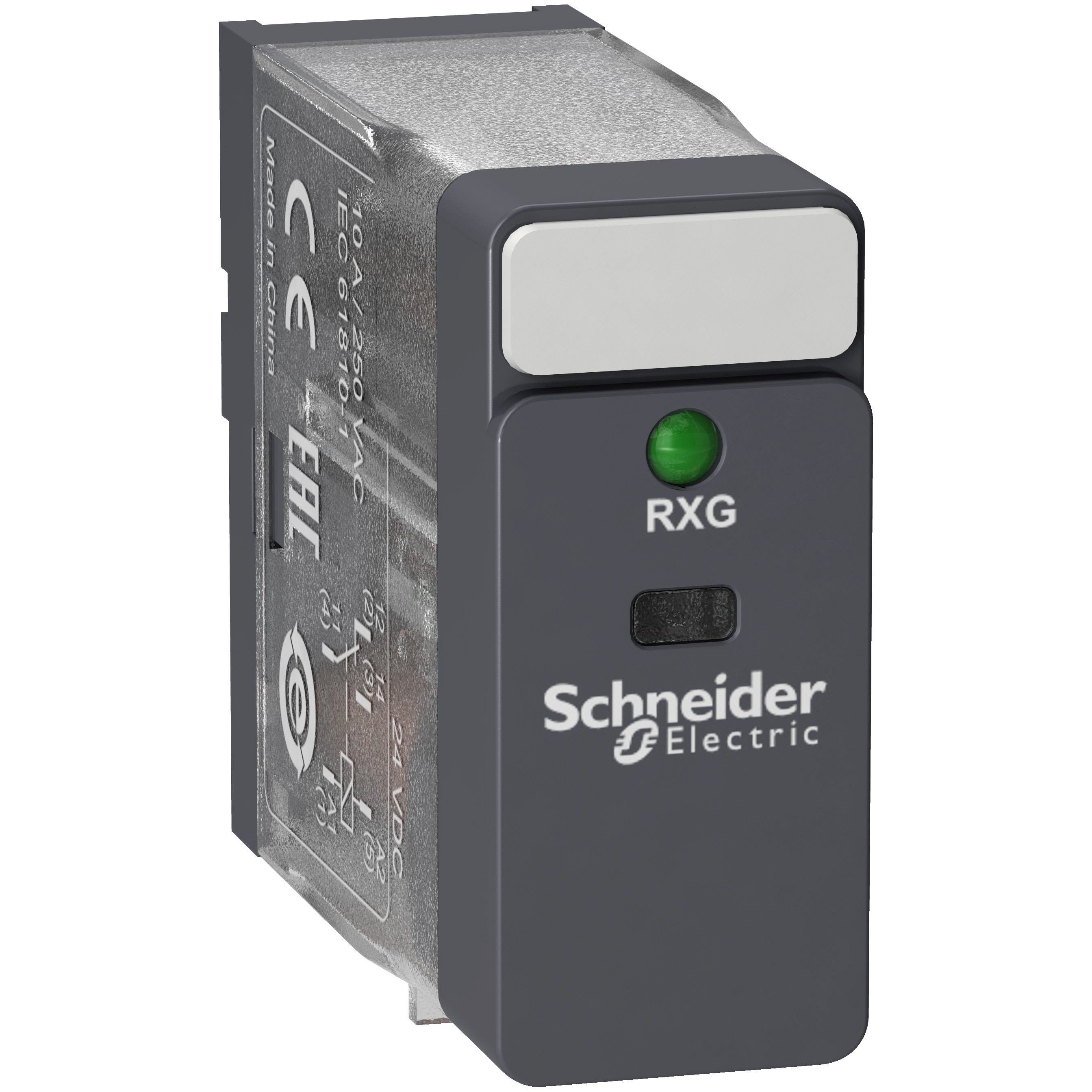

RXG13BD har 1 C/O AgSn kontakt på 10A og indbygget LED.
En grøn lysdiode på fronten indikerer at der er forsyning til relæet.
Lige under lysdioden er en mekanisk indikator hvor et orange mærke viser om relæet er trukket.
Derudover er der en påbygget mærkeplade hvorpå opmærkning af relæet kan foretages.

Relæet har en levetid på 100.000 koblinger (afhængig af belastningsgrad og type).
Forsyningen til RXG13BD er 24 VDC og egetforbruget på relæet er 0,53W.
Mindste indkoblingsstrøm på kontaktsættet er 100mA.

Relæet leveres uden sokkel og kan anvendes med enten RGZE1S35M med skrueklemmer eller RGZE05P med push-in fjederklemmer.
Yderligere opmærkning af soklen kan foretages med RSZL300 opmærkningspladerne der let trykkes ned på selve soklen.
Det er muligt at forbinde flere sokler med hinanden med en sløjfeskinne eller en laske afhængig af sokkeltypen.
RXG serien har UL og CSA godkendelse for brug i USA og Canada.
Derudover har serien DNV/GL certifikat for brug i marine applikationer.
