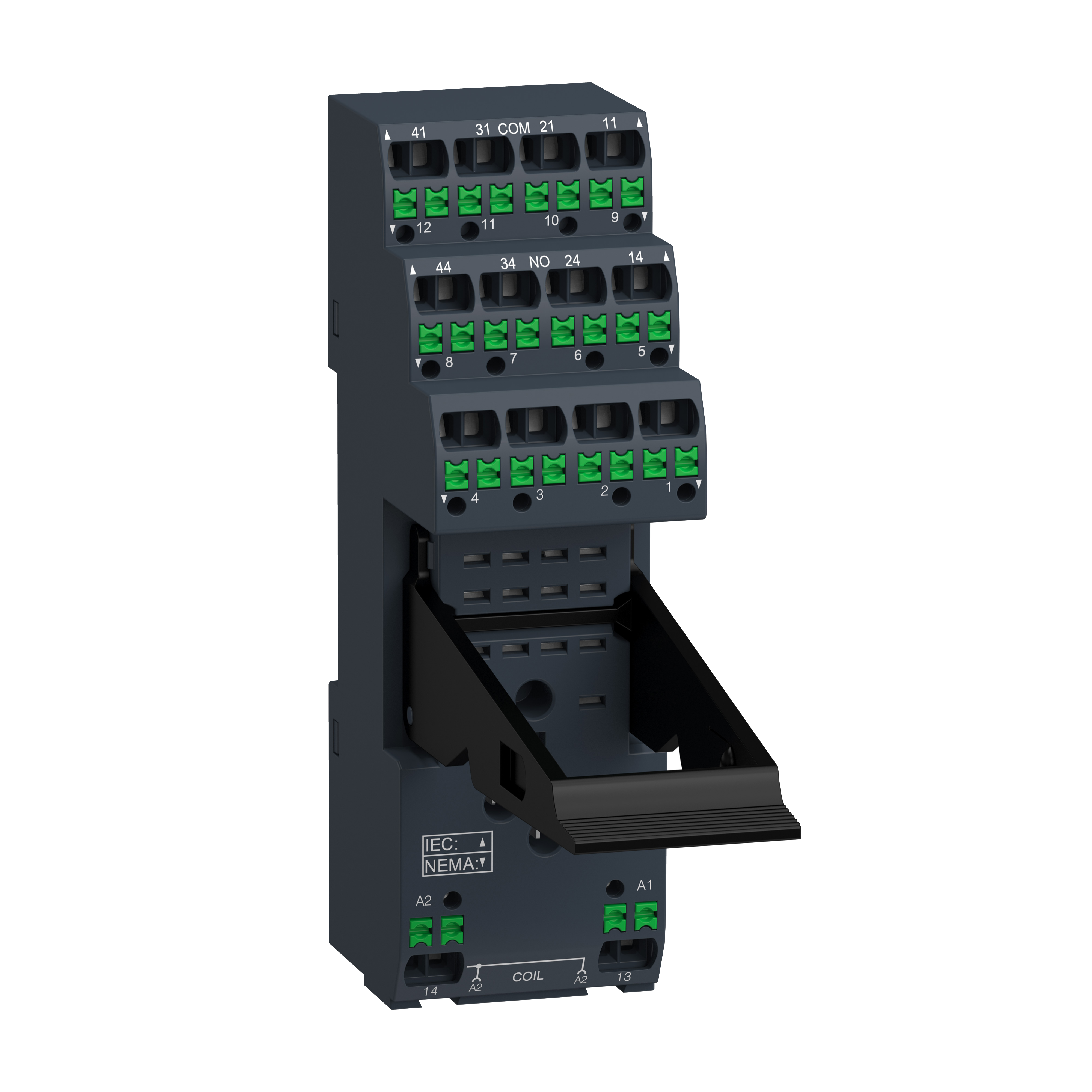

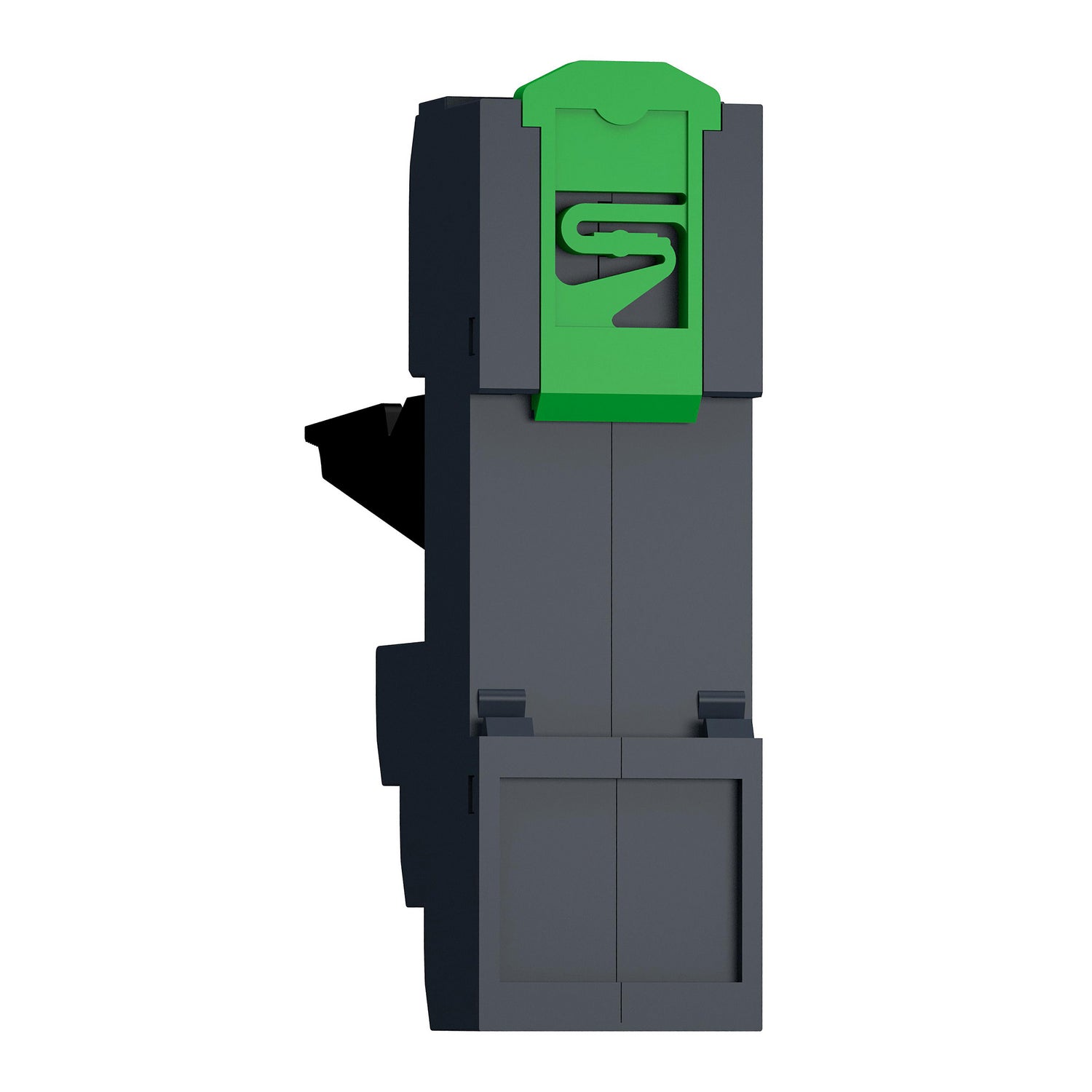

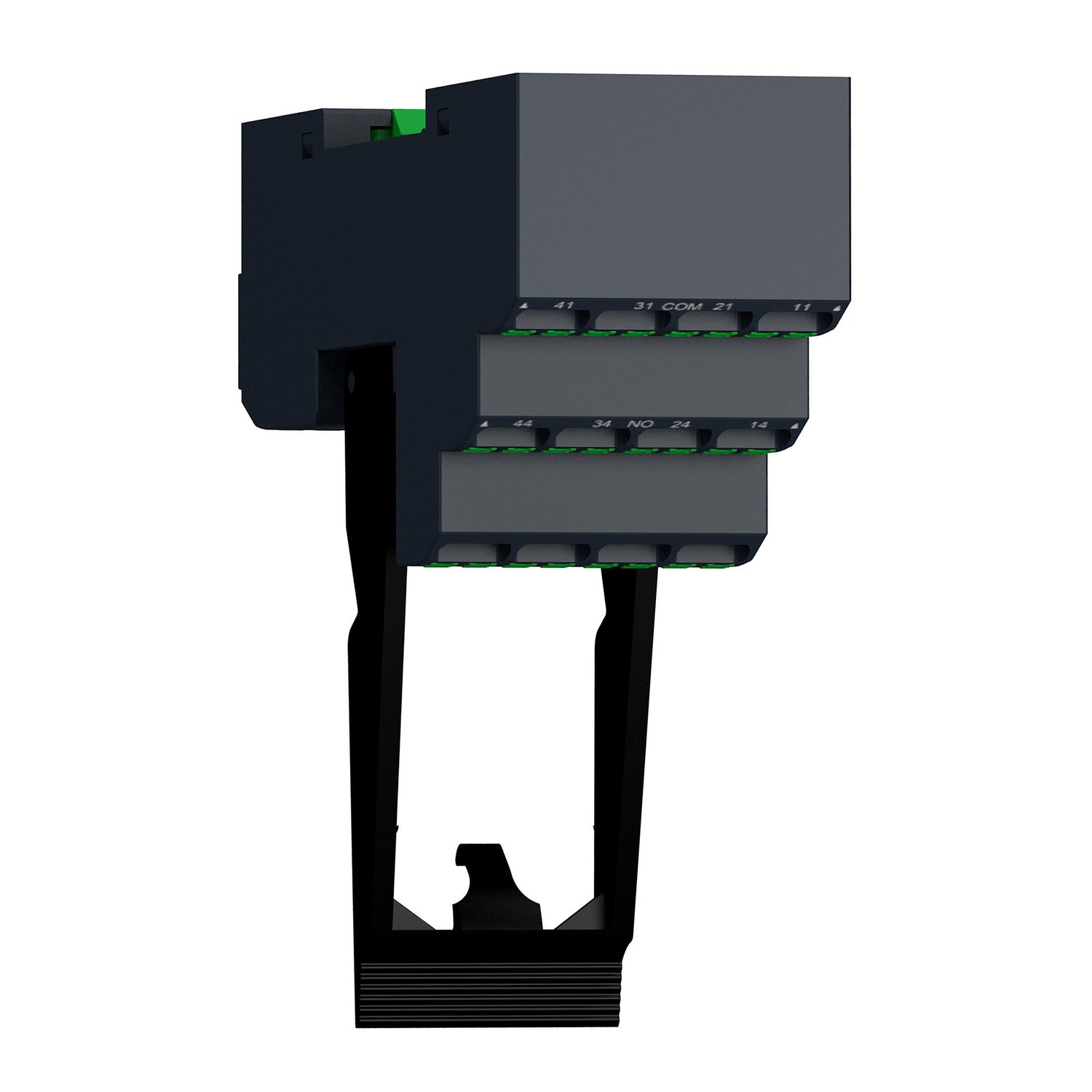

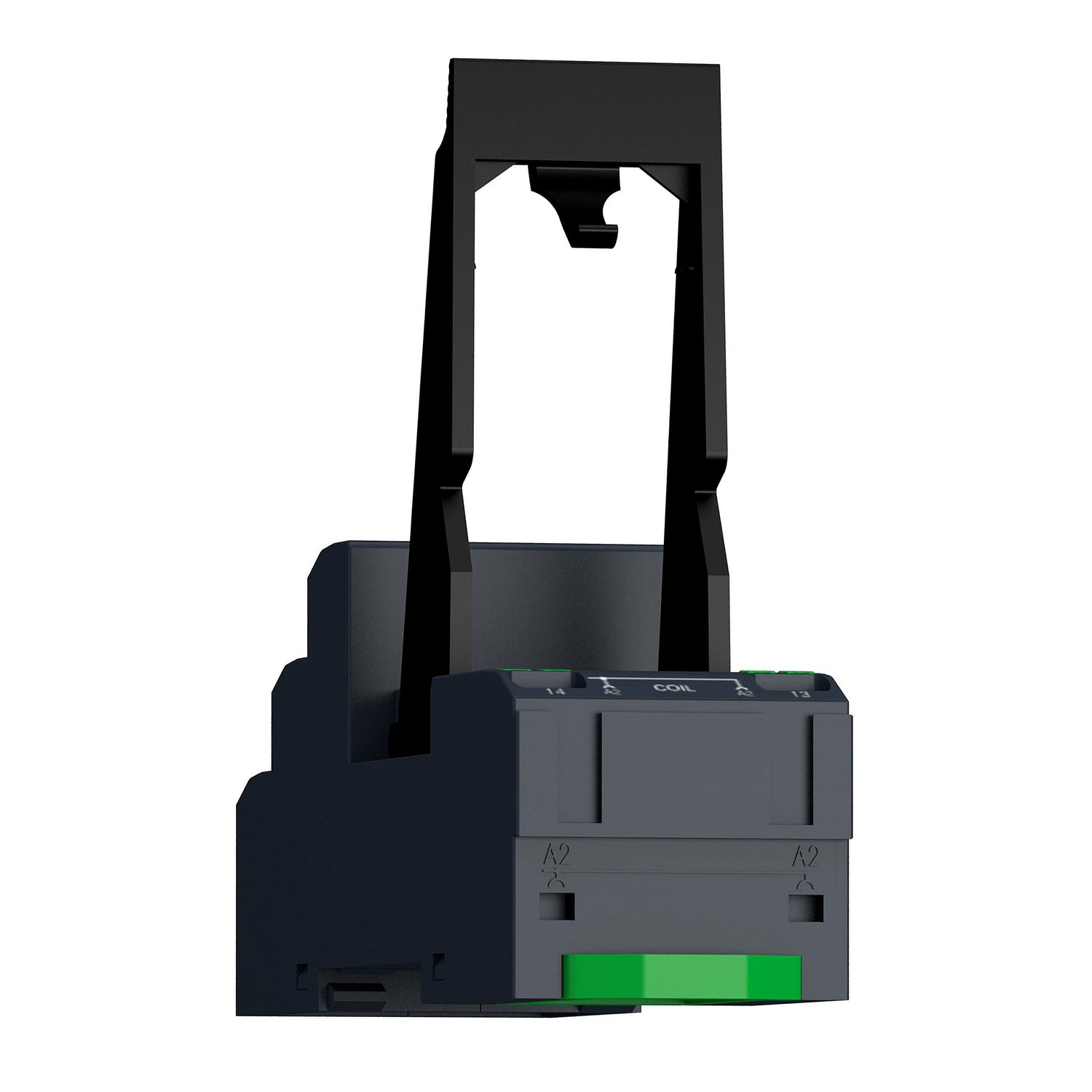

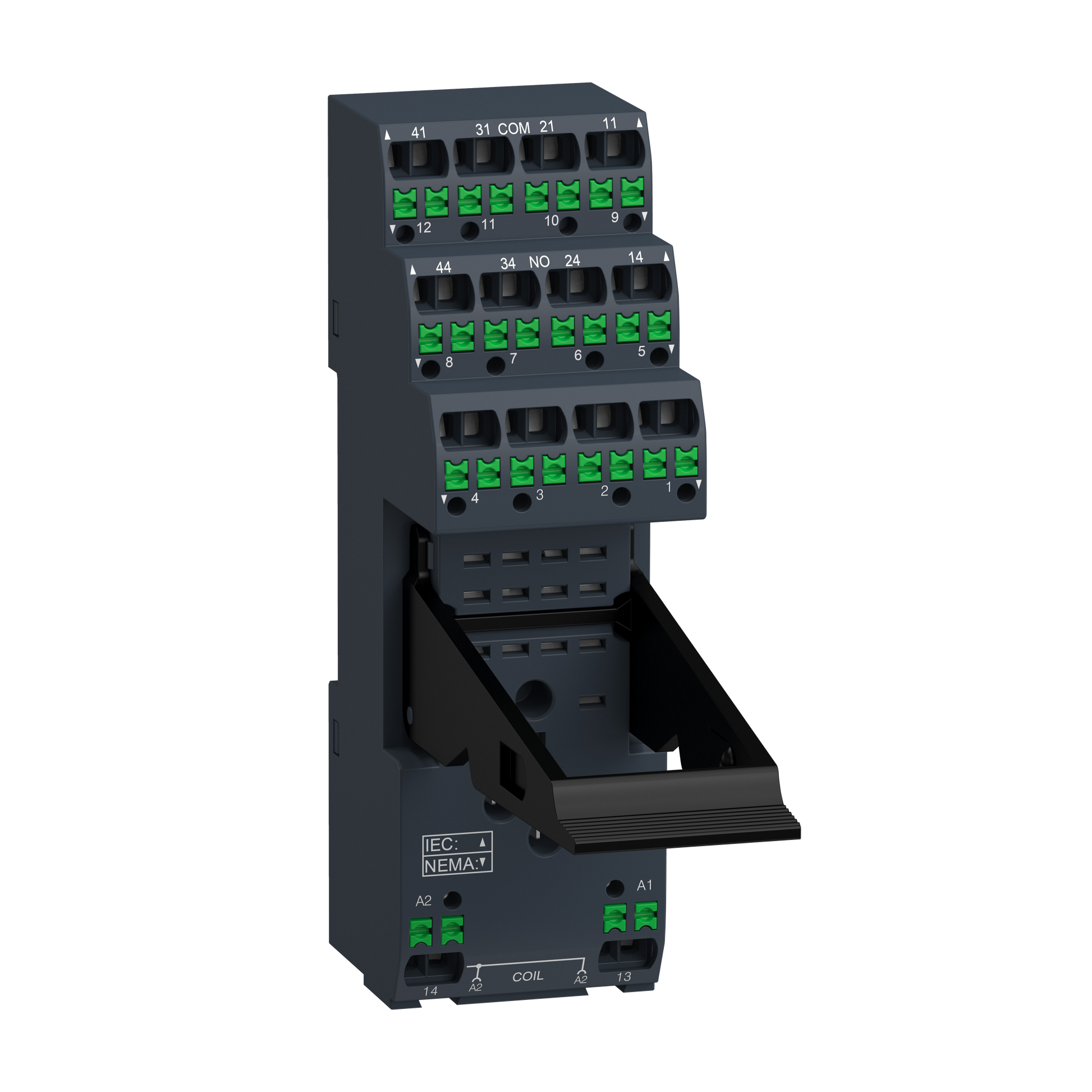

SOKKEL FOR RXM 2/4 C/O MED PUSH-IN

Harmony RXM er en serie af industrielle stikbensrelæer, velegnede for både simple og komplekse automationssystemer. Relæerne fås med enten 2 C/O kontakter med 12A, 3 C/O kontakter med 10A eller 4 C/O kontakter med 6A og kan vælges med eller uden testknap og indbygget lysdiode. Der er også mulighed for at vælge 4 C/O med guldbelagte kontaktssæt for kobling af lave strømme og spændinger. Der er mulighed for isætning af et beskyttelsesmodul (diode, varistor eller RC-led) direkte i relæsoklen såfremt der er behov for dette.Relæsoklerne fås enten med skrueklemmer eller med push-in fjederklemmer for hurtig og sikker fortrådning. Der er også muligt at vælge forskellige layouts af terminalerne på relæsoklerne med skrueklemmer.RXZE14P er en relæsokkel med push-in fjederterminaler for RXM serien. Forsyningsterminalerne til spolespændingen sidder i bunden og i toppen er terminalerne til kontaktsættene. Den har en bredde på 31 mm og passer på en almindelig DIN-skinne. Push-in fjederklemmerne giver nem og hurtig montage uden brug af værktøj og optimal beskyttelse imod vibrationer. Den integrerede holdebøjle gør at relæet ikke falder ud når det først er isat.RXZE14P soklen passer til RXM relæer med enten 2 eller 4 C/O kontakter. Soklen har en maksimal belastning på 12A ved relæer med 2 C/O og 6A ved relæer med 4 C/O. Opmærkning af soklen kan foretages med RXZL300 opmærkningspladerne der let trykkes ned på selve soklen. Hver terminal har plads til montering af 2 ledninger med et tværsnit imellem 0,5..1,5 mm² og har et indbygget målepunkt for test og afprøvning. For tilslutning af mere end en sokkel til samme forsyning kan RSZS02 lasken indsættes ved A2 terminalen og dette er også muligt på tværs af de øvrige sokler med push-in terminaler.RXM serien har UL og CSA godkendelse for brug i USA og Canada. Soklen er opmærket med både NEMA og IEC betegnelser. Derudover er de certificeret af Lloyd's register til brug i marine applikationer.
