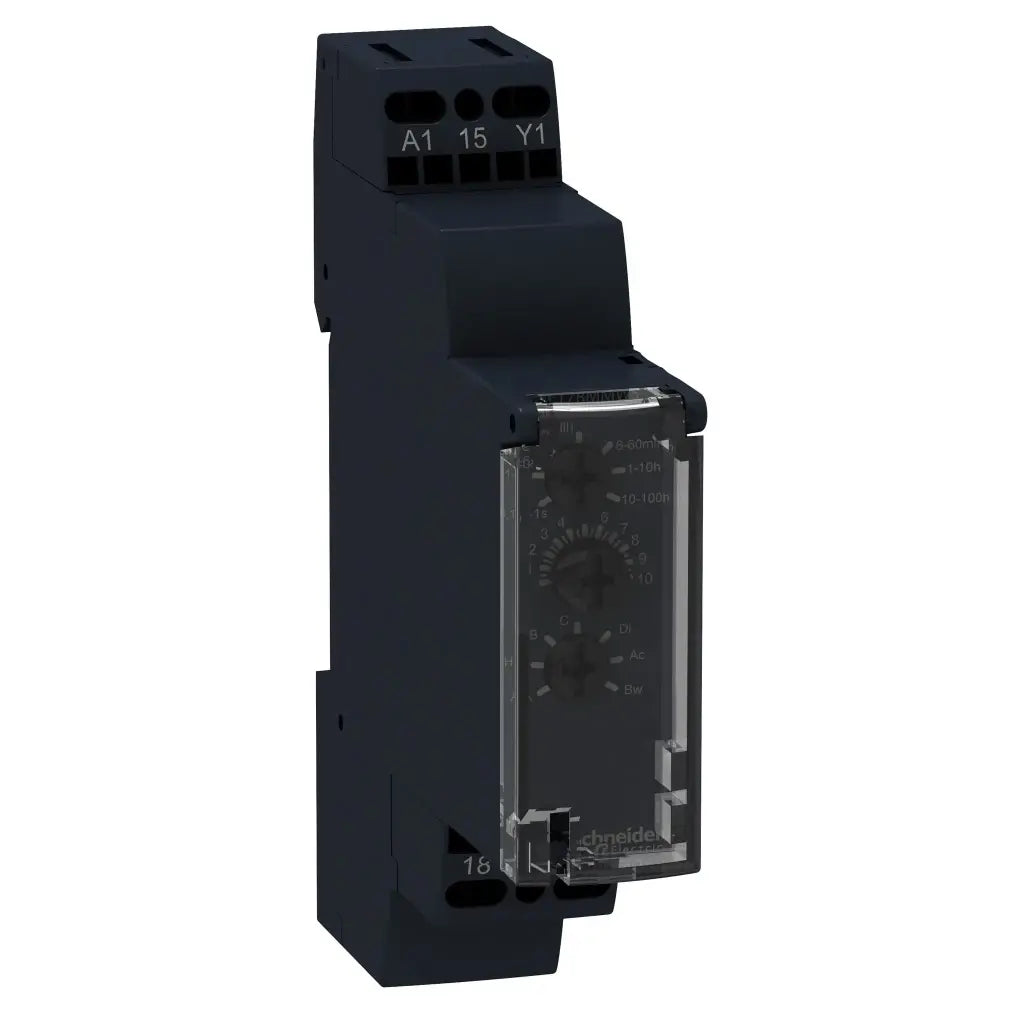

TIDSRELÆ MULTIFUNK. 1CO 1S-100H

RE17RMMU er en multifunktionstimer med hele 7 forskellige timerfunktioner indbygget i én og samme enhed, så du slipper for at holde styr på flere forskellige relætyper. Du kan blandt andet vælge forsinket tiltræk ved forsyning, forsinket frafald når spændingen fjernes fra kontrolindgangen, symmetrisk blink med puls-pause, eller en justerbar puls der udløses ved både høj og lav flanke på kontrolindgangen. Den ønskede funktion vælges nemt på den nederste justeringsskrue på fronten, så du kan tilpasse relæet præcis til din opgave, uanset om det handler om trappeautomatik, forsinket start af motorer eller andre styringsopgaver i tavlen.

Tidsområdet vælges frit blandt 7 muligheder, fra 0,1-1 sekund og helt op til 10-100 timer, hvilket dækker titlens angivelse "1S-100H" fra det korteste til det længste interval. Du bruger de to justeringsskruer på fronten til at finde det rigtige tidsområde og derefter finindstille den præcise tid inden for det valgte interval. På den måde kan du både bruge relæet til meget korte forsinkelser i millisekund- til sekundklassen og til lange forløb, hvor der skal gå timer, før relæet skifter tilstand.

Fronten har en indbygget lysdiode, der viser status på relæudgangen. Dermed kan du med et enkelt blik se, om relæet står i hvile eller er slået til, uden at du behøver koble spænding af eller bruge måleudstyr. Det gør fejlfinding og daglig drift markant lettere, især hvis relæet sidder i en tavle sammen med mange andre komponenter.

Ja, relæet har et transparent frontdæksel, der beskytter mod støv og snavs, og som samtidig kan aflåses. Når dækslet er låst, kan indstillingerne ikke justeres ved et uheld, hvilket er praktisk i tavler, hvor flere personer har adgang, eller hvor relæet sidder tæt på andet udstyr. Med kun 17,5 mm i bredden og en lav dybde fylder relæet desuden meget lidt på DIN-skinnen, og det kan endda placeres bag en afdækning i tavlefronten, hvis det ønskes.

Relæet kan forsynes med enten 24 V DC eller 24-240 V AC, så det passer til de fleste tavleinstallationer uanset om anlægget kører på lavspændings-DC eller almindelig vekselspænding i det bredere AC-interval. Hvilken spænding du skal vælge, afhænger af det anlæg, relæet skal indgå i, og bør altid vurderes af en autoriseret elinstallatør, som kender de øvrige komponenter og styrestrømskredsen i tavlen.

Ved funktion A sker der forsinket tiltræk, når relæet får forsyningsspænding, det vil sige at der går den indstillede tid, før kontakten skifter, efter spændingen er tilsluttet. Ved funktion C er det omvendt, her er det forsinket frafald, der aktiveres, når spændingen fjernes fra kontrolindgangen Y1, så relæet holder kontakten i en periode efter signalet er væk. Funktion A passer til opgaver, hvor du vil have en forsinkelse ved opstart, mens funktion C er relevant, hvis du har brug for at en funktion skal blive ved lidt endnu, efter styresignalet er afbrudt. Det korrekte valg af funktion til din konkrete opgave bør altid vurderes ud fra installationens behov.

De 7 tidsområder spænder fra 0,1-1 sekund og 1-10 sekunder i den ene ende til 1-10 timer og 10-100 timer i den anden. Skal du bruge relæet til hurtige impulser eller korte forsinkelser, for eksempel ved styring af pulser på en kontrolindgang, vælger du et af de korte områder, mens de lange tidsområder er relevante, hvis en funktion skal holdes aktiv eller udskudt i mange timer. Da valget påvirker driften af det tilsluttede anlæg, er det en god idé at lade en autoriseret elinstallatør vurdere, hvilket tidsområde der passer til den konkrete styreopgave.
