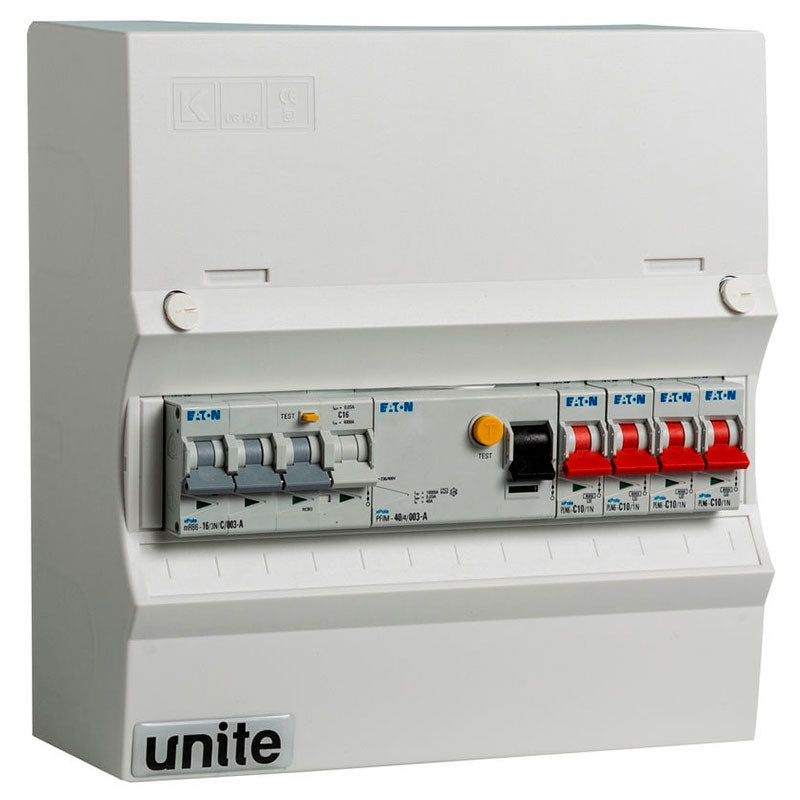

Færdigmonteret gruppetavle - HPFI - 4x10A 1P+N, 1xKombi 16A/30mA 3P+N

Tavlen er en UG6-model i hvid, og den er pakket med det, du skal bruge for at komme i gang med en mindre installation. Der sidder en fejlstrømsafbryder på 40A 4P 30mA af type A foran fire automatsikringer på 10A 1P+N, som dækker fire almindelige lysgrupper. Derudover er der en kombiafbryder på 16A 3P+N med 30mA fejlstrømsbeskyttelse, som kan bruges til en trefaset gruppe, for eksempel en varmepumpe eller en komfur-gruppe. Hele opsætningen sidder bag en hvid LK-afdækning, så du får et pænt og samlet udtryk, når tavlen er sat op.

Som navnet antyder, er tavlen leveret færdigmonteret. Fejlstrømsafbryderen, de fire automatsikringer og kombiafbryderen sidder allerede korrekt placeret og forbundet indbyrdes, så du slipper for selv at stå med skruetrækker og montere hver enkelt komponent i skinnen. Du skal naturligvis stadig have tavlen tilsluttet forsyningen og de enkelte grupper trukket ud til de rum, de skal dække, og det arbejde bør udføres af en, der har den nødvendige faglige baggrund til at koble strøm til.

Ja, det er netop tanken bag denne UG6-tavle. Den er bygget kompakt med fire 1-modul automatsikringer og en 4-modul kombiafbryder samlet under samme afdækning, så den fylder mindre end en tavle, hvor komponenterne sidder mere spredt. Det gør den til et oplagt valg til for eksempel en mindre bolig, et udhus, et sommerhus eller andre steder, hvor du ikke har lyst til at afsætte en hel væg til eltavlen, men stadig har brug for både enfasede lysgrupper og en trefaset gruppe.

Nej, denne tavle er ikke udstyret med transientbeskyttelse. Den beskytter mod fejlstrøm og overbelastning via fejlstrømsafbryderen, automatsikringerne og kombiafbryderen, men den standser ikke spændingsspidser fra for eksempel lynnedslag i nærheden eller kraftige udsving på forsyningsnettet. Har du brug for den type beskyttelse, skal det tilføjes som en separat komponent i tavlen eller centralt i installationen.

De fire automatsikringer på 10A 1P+N er hver især beregnet til en enkelt enfaset gruppe, typisk lys eller stikkontakter i et rum, og de beskytter mod overbelastning og kortslutning på den pågældende gruppe. Kombiafbryderen på 16A 3P+N er en anden type komponent, som dækker en trefaset forbrugsgenstand og samler både overbelastningsbeskyttelse og en fejlstrømsdel på 30mA i én enhed. Kort sagt bruger du automatsikringerne til dine almindelige enfasede grupper og kombiafbryderen, når du har et apparat, der trækker på alle tre faser.

Fejlstrømsafbryderen på 40A 4P 30mA sidder foran de fire 10A automatsikringer og beskytter samlet alle de tilsluttede enfasede lysgrupper mod farlig fejlstrøm. Kombiafbryderen er en selvstændig enhed, der både har sin egen 16A overbelastningsbeskyttelse og sin egen 30mA fejlstrømsdel indbygget, og den dækker udelukkende den trefasede gruppe, den er tilsluttet. De to komponenter arbejder altså uafhængigt af hinanden, så en fejl på den trefasede gruppe ikke nødvendigvis slår hele tavlens fejlstrømsafbryder fra, og omvendt.
