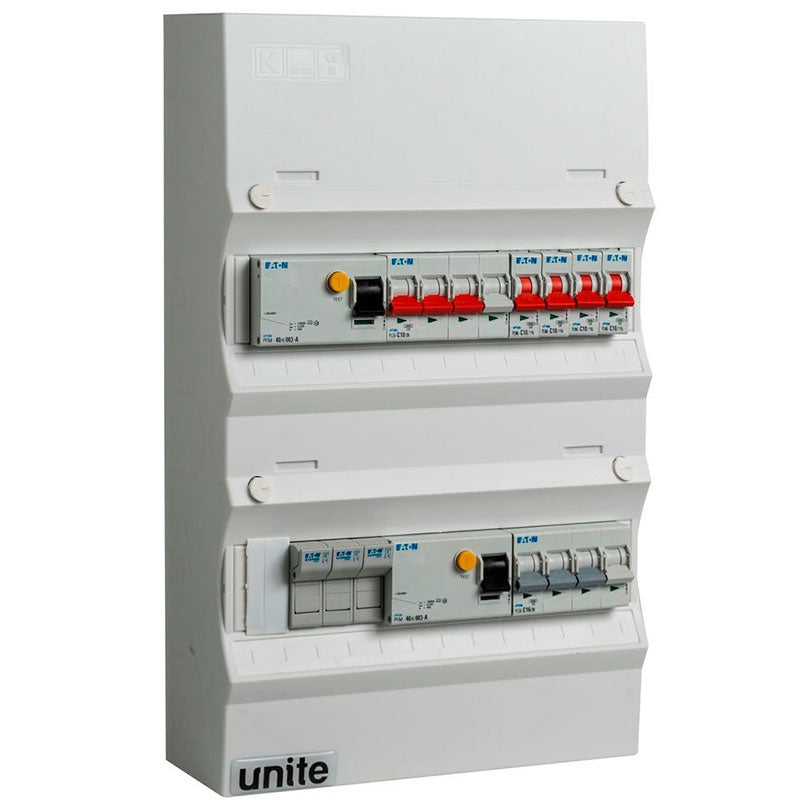

Færdigmonteret gruppetavle - HPFI, Tarif - 1x16A 3P+N-1x10A 3P+N-4x10A 1P+N
Færdigmonteret gruppetavle - HPFI, Tarif - 1x16A 3P+N-1x10A 3P+N-4x10A 1P+N
Denne færdigmonterede gruppetavle er bygget op omkring tarifsikring med indbygget fejlvisning, så du med det samme kan se, hvis en sikring springer. Tavlen er forsynet med to fejlstrømsafbrydere på 40A 4P 30mA (HPFI t... Se mere
0 stk på lager
40 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle er bygget op omkring tarifsikring med indbygget fejlvisning, så du med det samme kan se, hvis en sikring springer. Tavlen er forsynet med to fejlstrømsafbrydere på 40A 4P 30mA (HPFI type A) og dækker både kraft og lys med grupperne 16A 3P+N, 10A 3P+N samt fire lysgrupper på 10A 1P+N.
Fordelingen på to HPFI'er betyder, at en fejl på den ene gruppe ikke slår hele installationen ud, mens de to kraftgrupper gør tavlen velegnet til boliger med trefasede forbrugere som komfur eller varmeanlæg. Tavlen leveres formonteret i kabinettet UG12, så den er klar til at blive koblet til, uden at du selv skal stå og montere automatsikringer og fejlstrømsafbrydere enkeltvis.
Fordele ved gruppetavlen
- Personsikring på to grupper: 2 stk. 40A 4P 30mA fejlstrømsafbrydere (HPFI type A) beskytter mod farlige fejlstrømme og deler installationen i to selvstændige dele.
- Kraftgrupper til trefaset udstyr: Automatsikringer på 16A 3P+N og 10A 3P+N med C-karakteristik og 6KA brydeevne håndterer forbrugere som komfur eller varmepumpe.
- Fire lysgrupper: 4 stk. 10A 1P+N automatsikringer giver plads til at fordele belysning og almindelige stikkontaktgrupper.
- Tarifsikring med fejlvisning: Sikringsholderen på 32A/690V med 3 stk. medfølgende 25A cylindriske sikringer lyser op, hvis en sikring er sprunget, så fejlen er hurtig at finde.
- Pænt og færdigt udtryk: Hvid LK-afdækning til UG12-tavlen giver et ryddeligt look i sikringsskabet.
Tarif med indbygget fejlvisning
Tarifsikringen gør tavlen velegnet til installationer, hvor en del af forbruget afregnes på en anden tarif, uden at du skal gætte dig frem, hvis strømmen forsvinder på den kreds. Med automatsikringerne, HPFI'erne, sikringsholderen og afdækningen samlet i ét UG12-kabinet i hvid slipper du for at stykke tavlen sammen selv, og den er klar til at blive tilsluttet installationen.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - HPFI, Tarif - 1x16A 3P+N-1x10A 3P+N-4x10A 1P+N
Hvad gør tarifsikringen i tavlen, og hvad betyder det, når den lyser?
Tarifsikringen er den funktion, der holder øje med de tre medfølgende 25A cylindriske sikringer på tavlens hovedindgang. Går en af disse sikringer i stykker, tænder en lampe på tavlen, så du hurtigt kan se, at der er noget, der skal undersøges, uden at skulle måle dig frem til fejlen. Det gør fejlfinding markant nemmere, både for dig som bruger og for den elektriker, der eventuelt skal udbedre problemet.
Hvilke komponenter er tavlen leveret med?
Tavlen er en færdigmonteret UG12-tavle i hvid, så alt det tunge arbejde med at samle komponenterne er allerede gjort. Den indeholder to fejlstrømsafbrydere (HPFI type A) på 40A 4P 30mA, som beskytter mod farlige fejlstrømme. Derudover sidder der en automatsikring på 16A 3P+N, en automatsikring på 10A 3P+N og fire automatsikringer på 10A 1P+N, som tilsammen udgør tavlens kraft- og lysgrupper. Til selve tarifdelen følger en sikringsholder på 32A/690V med plads til 10x38 mm sikringer, samt tre stk. 25A cylindriske sikringer i klasse gG. Der er også en hvid LK-afdækning med, så tavlen er klar til at blive sat op.
Kan jeg selv montere eller udvide gruppetavlen?
Selve tavlen ankommer færdigmonteret, men tilslutning til boligens installation, valg af kabler og den endelige idriftsættelse er arbejde, der involverer strømførende dele og fejlstrømsbeskyttelse. Det skal derfor altid udføres og vurderes af en autoriseret elinstallatør, som kan sikre, at tavlen passer til den konkrete installation og opfylder de gældende krav.
Hvad er forskellen på 16A- og 10A-kraftgruppen i tavlen?
Tavlen har to kraftgrupper, en med en 3-polet automatsikring på 16A og en med en 3-polet automatsikring på 10A. Begge er 3P+N, altså beregnet til trefasede forbrugere, men de er dimensioneret til forskellig belastning. 16A-gruppen har den højeste kapacitet og kan derfor bære en større belastning end 10A-gruppen. Hvilken gruppe der skal bruges til hvad i den konkrete installation, er en vurdering, der bør lægges i hænderne på en autoriseret elinstallatør.
Hvad er forskellen på de 3-polede og de 1-polede automatsikringer i tavlen?
De 3-polede automatsikringer (16A og 10A, begge 3P+N) er lavet til at beskytte trefasede kraftgrupper, hvor der er brug for at afbryde flere faser samtidig. De fire 1-polede automatsikringer på 10A (1P+N) er derimod til enfasede lysgrupper, hvor kun én fase og nul skal afbrydes. Den opdeling betyder, at tavlen kan forsyne både kraftkrævende udstyr og almindelige lysinstallationer fra samme skab, uden at de blander sig i hinandens sikringer.
Hvorfor er lysgrupperne fordelt på to HPFI-afbrydere i stedet for én?
Tavlen har to separate fejlstrømsafbrydere (HPFI type A, 40A 4P 30mA), og de fire lysgrupper er delt mellem dem. Fordelen ved det er, at hvis en fejlstrøm udløser den ene HPFI, forbliver de grupper, der sidder på den anden HPFI, i drift. Det betyder, at hele boligen eller installationen ikke lægges mørk, hvis der opstår en fejl på blot en enkelt gruppe, hvilket giver en mere robust og driftssikker løsning end en tavle med kun én fejlstrømsafbryder.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
