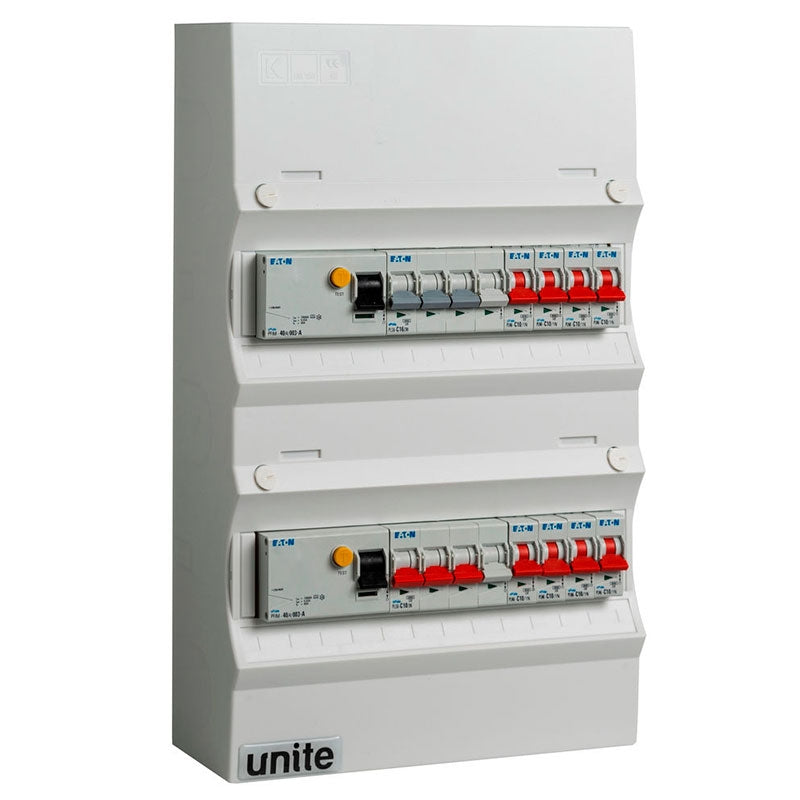

Færdigmonteret gruppetavle -2xHPFI , 1x16A 3P+N , 1x10A 3P+N , 8x10A 1P+N
Færdigmonteret gruppetavle -2xHPFI , 1x16A 3P+N , 1x10A 3P+N , 8x10A 1P+N
Færdigmonteret gruppetavle med to HPFI-afbrydere og i alt ti grupper til boliginstallationen. Tavlen er bygget op i en kompakt UG12-kapsling og er oplagt, når der skal skiftes en eksisterende tavle i et skab, hvor pla... Se mere
0 stk på lager
49 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Færdigmonteret gruppetavle med to HPFI-afbrydere og i alt ti grupper til boliginstallationen. Tavlen er bygget op i en kompakt UG12-kapsling og er oplagt, når der skal skiftes en eksisterende tavle i et skab, hvor pladsen er trang, men behovet for grupper stort.
Tavlen er fordelt på to kraftgrupper og otte lysgrupper, som deler sig jævnt over de to fejlstrømsafbrydere. Det gør den velegnet til en almindelig bolig, hvor man både skal kunne tilslutte kraftforbrugende apparater og fordele belysningen ud på flere separate grupper.
Fordele ved gruppetavlen
- Dobbelt HPFI-beskyttelse: 2 stk. fejlstrømsafbrydere på 40 A, 4-polet, 30 mA, type A, så anlægget deles op i to selvstændige fejlstrømszoner
- Kraftgruppe 16 A: 1 stk. automatsikring 16 A 3P+N C, 4 moduler, 6 KA, til en større kraftforbrugende gruppe som fx komfur eller lignende
- Kraftgruppe 10 A: 1 stk. automatsikring 10 A 3P+N C, 4 moduler, 6 KA, som ekstra kraftgruppe i installationen
- Otte lysgrupper: 8 stk. automatsikring 10 A 1P+N C, 1 modul, 6 KA, fordelt på de to HPFI-afbrydere
- Færdig afdækning: LK afdækning UG12 i hvid følger med, så tavlen står pæn og lukket efter montage
Klar til direkte udskiftning i eksisterende skab
Fordi tavlen er samlet i UG12-format og allerede er fuldt monteret med HPFI-afbrydere og sikringer, kan den sættes direkte ind, hvor der før har siddet en tilsvarende tavle i et eksisternde skab. Det sparer tid i forhold til at samle en tavle fra bunden af enkeltkomponenter, samtidig med at fordelingen mellem kraft- og lysgrupper allerede er tænkt ind i opbygningen.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle -2xHPFI , 1x16A 3P+N , 1x10A 3P+N , 8x10A 1P+N
Hvad kan denne gruppetavle bruges til?
Tavlen er bygget kompakt i en UG12-kapsling, hvilket gør den til et godt bud, når pladsen i skabet eller på væggen er trang. Den passer typisk godt, når en ældre tavle skal skiftes ud, og der stadig skal være plads til både kraft og lys i samme enhed. Med to kraftgrupper og otte lysgrupper fordelt på to fejlstrømsafbrydere dækker den et almindeligt behov i mindre boliger eller ved renovering af eksisterende installationer.
Hvad er tavlen udstyret med fra fabrikken?
Tavlen leveres færdigmonteret med 2 stk. HPFI-relæer på 40 A, 4-polede, 30 mA og type A, som beskytter mod farlige fejlstrømme. Derudover er der monteret 1 automatsikring på 16 A 3P+N C, 1 automatsikring på 10 A 3P+N C og 8 automatsikringer på 10 A 1P+N C, alle med en brydeevne på 6 KA. Der følger også en hvid LK-afdækning til UG12-kapslingen med, så tavlen fremstår pænt afsluttet.
Skal jeg selv montere sikringerne, eller er tavlen klar til brug?
Tavlen kommer færdigmonteret med både HPFI-relæer og automatsikringer på plads, så du slipper for selv at samle den fra bunden. Den endelige tilslutning og idriftsættelse af gruppetavlen skal dog altid foretages af en autoriseret elinstallatør, som kan sikre, at opsætningen passer til den konkrete installation.
Hvad er forskellen på de to kraftgrupper på 10 A og 16 A?
Begge kraftgrupper er 3P+N automatsikringer med C-karakteristik, men de er dimensioneret forskelligt. Gruppen på 16 A kan belastes højere end gruppen på 10 A og bruges typisk til apparater eller installationer, der trækker mere strøm. Hvilken gruppe der skal bruges til hvad i din konkrete installation, bør altid vurderes af en autoriseret elinstallatør.
Hvad er forskellen på lysgrupperne (1P+N) og kraftgrupperne (3P+N)?
De otte grupper på 10 A 1P+N er 1-polede sikringer beregnet til almindelige lysinstallationer og enkeltfaset udstyr, mens kraftgrupperne på 10 A og 16 A er 3-polede (3P+N) og dermed dækker trefaset forbrug. Den fysiske forskel ses også i pladsforbruget i tavlen, hvor 1P+N-sikringerne fylder 1 modul, mens 3P+N-sikringerne fylder 4 moduler. Hvilken type der skal bruges hvor, afgøres ud fra installationens behov og bør vurderes af en autoriseret elinstallatør.
Hvorfor er der to HPFI-relæer i stedet for kun ét?
De otte lysgrupper er fordelt jævnt mellem de to HPFI-relæer på 40 A, 30 mA type A. Det betyder, at hvis der udløses en fejl på det ene relæ, er det kun de grupper, der ligger under netop dét relæ, der bliver afbrudt, mens resten af installationen fortsat har strøm. Denne opdeling kan gøre det nemmere at fejlfinde og giver typisk lidt mere driftssikkerhed i en installation med mange grupper.
