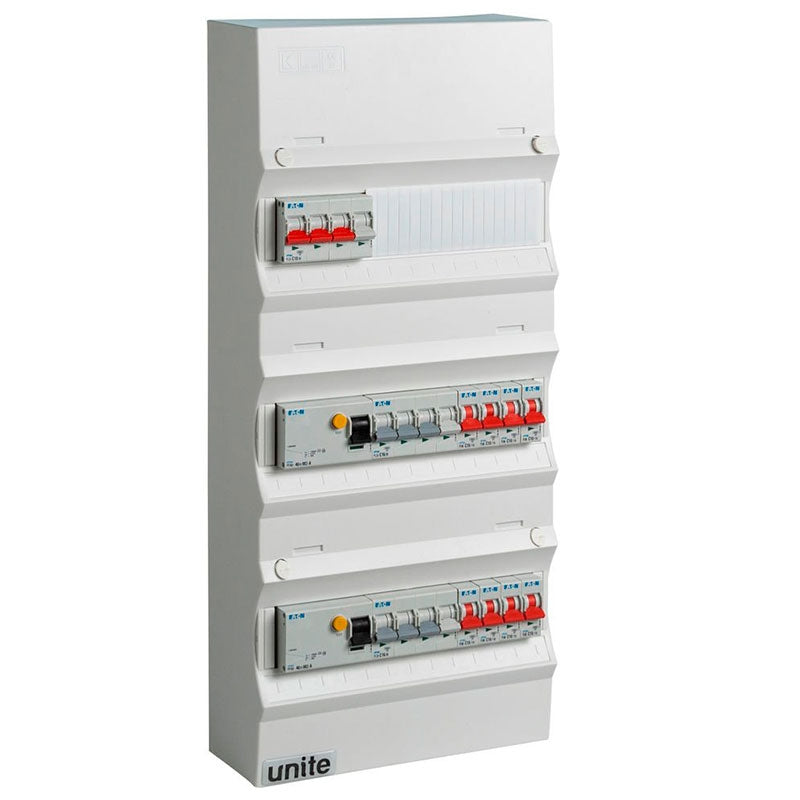

Færdigmonteret gruppetavle - 2xHPFI - 2x16A 3P+N-1x10A 3P+N-8x10A 1P+N
Færdigmonteret gruppetavle - 2xHPFI - 2x16A 3P+N-1x10A 3P+N-8x10A 1P+N
Denne færdigmonterede gruppetavle er bygget op med to fejlstrømsafbrydere og en fordeling af automatsikringer, der dækker både kraft og lys i en større bolig. Med 2x16A 3P+N til de tunge kredse, 1x10A 3P+N og hele 8x1... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle er bygget op med to fejlstrømsafbrydere og en fordeling af automatsikringer, der dækker både kraft og lys i en større bolig. Med 2x16A 3P+N til de tunge kredse, 1x10A 3P+N og hele 8x10A 1P+N til lysgrupperne får du en tavle, der er klar til at blive sat op, uden at du selv skal stå og montere komponenter enkeltvis.
Opbygningen med to HPFI-afbrydere gør, at kraftgrupperne og de otte lysgrupper er ligeligt fordelt på hver sin fejlstrømsbeskyttelse. Det gør tavlen velegnet til boliger på over 150 m², hvor der typisk er behov for flere grupper, fx et køkken eller bryggers med mange maskiner, eller en garage med CEE-udtag til kraftværktøj.
Det får du med i tavlen
- Fejlstrømsbeskyttelse: 2 stk. HPFI/RCD 40A 4P 30mA type A, fordelt på kraft- og lysgrupperne
- Kraftgrupper: 2 stk. automatsikring 16A 3P+N C 4M 6KA samt 1 stk. 10A 3P+N C 4M 6KA til trefasede forbrugere
- Lysgrupper: 8 stk. automatsikring 10A 1P+N C 1M 6KA giver rigelig plads til at fordele belysning og stikkontakter på flere separate grupper
- Afdækning: Tavletype UG18 med tilhørende LK-afdækning i hvid, så tavlen fremstår pænt afsluttet
- Farve: Hvid, så den falder diskret ind i teknikrum, bryggers eller depot
Vær opmærksom på transientbeskyttelsen
Tavlen leveres uden transientbeskyttelse. Det er værd at have med i overvejelserne, da de nyere installationskrav ofte lægger op til, at man forholder sig til overspændingsbeskyttelse i forbindelse med nye eltavler. Ellers er tavlen klar til at blive indbygget som den centrale fordeling i en bolig med både kraft- og lyskredse, hvor otte lysgrupper og tre kraftgrupper giver plads til en fornuftig opdeling af installationen.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - 2xHPFI - 2x16A 3P+N-1x10A 3P+N-8x10A 1P+N
Hvilke boliger er denne gruppetavle beregnet til?
Tavlen er dimensioneret til boliger på mere end 150 m², hvor der typisk er behov for flere grupper end i en almindelig lejlighed. Det gælder for eksempel huse med et køkken eller bryggers, der rummer mange el-krævende maskiner, eller en garage med CEE-udtag til kraftforbrug. Med to fejlstrømsafbrydere fordelt på både kraft- og lysgrupper er tavlen bygget til at kunne dække et større og mere sammensat installationsbehov end en standardtavle til en mindre bolig.
Har tavlen transientbeskyttelse indbygget?
Nej, denne gruppetavle er ikke udstyret med transientbeskyttelse. Det er værd at have med i overvejelserne, da nyere installationskrav i visse tilfælde stiller spørgsmål ved netop dette punkt. Er der behov for transientbeskyttelse i den konkrete installation, bør det afklares med en autoriseret elinstallatør, som kan vurdere om det skal tilføjes separat.
Hvad indeholder gruppetavlen helt konkret?
Tavlen leveres færdigmonteret med 2 stk. HPFI-relæer på 40 A, 4-polede med 30 mA udløsning (type A), som er fordelt ligeligt mellem de tre kraftgrupper og de otte lysgrupper. Derudover indeholder den 2 stk. automatsikringer på 16 A, 3P+N, karakteristik C, 4 moduler bred og med 6 KA brydeevne, samt 1 stk. automatsikring på 10 A, 3P+N, samme karakteristik og brydeevne. Til lysgrupperne er der monteret 8 stk. automatsikringer på 10 A, 1P+N, karakteristik C, 1 modul bred, ligeledes med 6 KA brydeevne. Tavlen er af typen UG18 og leveres i hvid med en tilhørende LK-afdækning.
Hvad er forskellen på de 3P+N automatsikringer og 1P+N automatsikringerne i tavlen?
3P+N automatsikringerne på henholdsvis 16 A og 10 A dækker de tre kraftgrupper, som typisk anvendes til trefasede forbrugere som eksempelvis komfur, ladestander eller andet kraftkrævende udstyr. De 8 stk. 1P+N automatsikringer på 10 A dækker derimod de otte lysgrupper, som normalt bruges til almindelig belysning og stikkontakter i de enkelte rum. Den konkrete fordeling af, hvilke apparater der skal sidde på hvilken gruppe, bør altid vurderes og udføres af en autoriseret elinstallatør.
Hvorfor er der to HPFI-relæer i stedet for et enkelt?
De to HPFI-relæer er fordelt ligeligt mellem kraftgrupperne og lysgrupperne. Det betyder, at hvis der opstår en fejlstrøm på en af grupperne under det ene relæ, er det kun den del af installationen, der afbrydes, mens resten af boligen fortsat har strøm. Det giver en mere robust opdeling end en tavle med kun ét samlet HPFI-relæ for alle grupper. Den præcise placering af grupper under hvert relæ bør dog altid fastlægges af en autoriseret elinstallatør i forhold til den konkrete installation.
Skal jeg vurdere selv, om 16A eller 10A automatsikringerne passer til mine apparater?
Tavlen leveres med en fastlagt fordeling af 16 A og 10 A automatsikringer på kraftgrupperne, og denne dimensionering er en del af den samlede gruppetavle. Hvilke apparater og forbrugere der skal tilsluttes de enkelte grupper, og om dimensioneringen passer til det konkrete forbrug, er dog altid noget der bør vurderes og udføres af en autoriseret elinstallatør i forbindelse med installationen.
