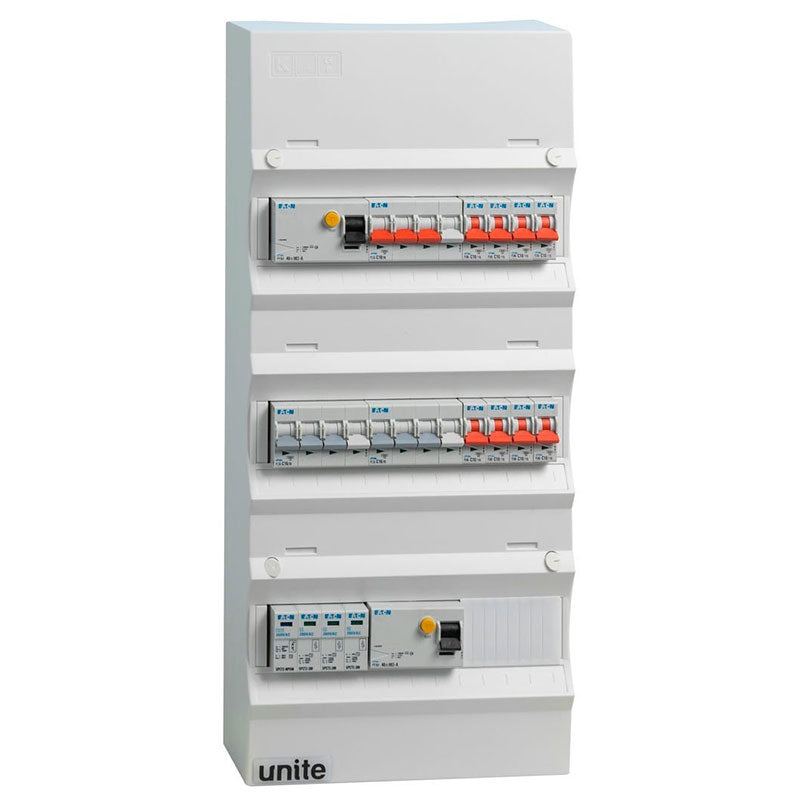

Færdigmonteret gruppetavle - HPFI - 2x16A 3P+N-1x10A 3P+N-8x10A 1P+N
Færdigmonteret gruppetavle - HPFI - 2x16A 3P+N-1x10A 3P+N-8x10A 1P+N
Denne færdigmonterede gruppetavle er bygget til boliger på over 150 m², hvor køkken, bryggers eller garage trækker mere strøm end en standardtavle kan følge med til. Tavlen har to fejlstrømsafbrydere (HPFI type A) for... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle er bygget til boliger på over 150 m², hvor køkken, bryggers eller garage trækker mere strøm end en standardtavle kan følge med til. Tavlen har to fejlstrømsafbrydere (HPFI type A) fordelt ligeligt på tre kraftgrupper og otte lysgrupper, så du får både den nødvendige sikkerhed og en fornuftig opdeling af belastningen.
Fordi HPFI-beskyttelsen er delt op på to enheder i stedet for én, rammer en fejl i køkkenet ikke automatisk lyset i resten af huset. Det gør tavlen oplagt til en bolig med mange apparater i køkken og bryggers, eller en garage med CEE-stik til fx svejseudstyr eller opladning, uden at hele installationen falder ud ved en enkelt fejl.
Det får du i tavlen
- To HPFI'er: 2 stk. RCD fejlstrømsafbryder 40A 4P 30mA type A, som deler kraft- og lysgrupperne, så en udløsning ikke lægger hele tavlen ned
- Kraftgrupper til de store forbrugere: 2 stk. automatsikring 16A 3P+N C 4M 6KA og 1 stk. 10A 3P+N C 4M 6KA, velegnet til maskiner i køkken, bryggers eller garage
- Otte lysgrupper: 8 stk. automatsikring 10A 1P+N C 1M 6KA til belysning og almindelige stikkontakter fordelt i boligen
- Transientbeskyttelse: Klasse 2, til TT og TNS, 3P+N, som beskytter hele tavlens installation mod overspænding
- Færdigt look: LK afdækning UG18 i hvid, så tavlen fremstår pæn og afsluttet med det samme
Klar til montering, ingen samling nødvendig
Tavlen leveres færdigmonteret i tavletypen UG18, så automatsikringer, HPFI'er, transientbeskyttelse og afdækning allerede sidder på plads. Det sparer arbejdstid ved installation, uanset om du er elektriker der skal have en gruppetavle sat op hurtigt, eller en erfaren gør-det-selv-mand der får den koblet til af en autoriseret installatør.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - HPFI - 2x16A 3P+N-1x10A 3P+N-8x10A 1P+N
Hvad er en HPFI-gruppetavle, og hvorfor er der to fejlstrømsafbrydere i denne?
Tavlen er en færdigmonteret gruppetavle, hvor alle sikringer, fejlstrømsafbrydere og afdækning allerede er sat op og klar til tilslutning. Den indeholder to RCD fejlstrømsafbrydere på 40A, 4P, 30mA af typen HPFI type A, som er fordelt ligeligt på de tre kraftgrupper og de otte lysgrupper. Fordelen ved at have to afbrydere frem for én er, at et fejlstrømsudslag på den ene halvdel af installationen ikke lægger hele boligen ned på én gang, mens den anden halvdel stadig har strøm. Det giver en mere robust installation i en bolig med mange maskiner og forbrugere.
Hvilken type bolig er tavlen tiltænkt?
Tavlen er dimensioneret til boliger på over 150 m², hvor der typisk er et køkken eller bryggers med flere strømkrævende maskiner, eller en garage med CEE-stik til fx elbil-oplader eller værktøj. Med tre kraftgrupper og otte lysgrupper er der plads til at fordele både de tunge forbrugere og den almindelige belysning, uden at hele installationen samles på for få grupper.
Hvad gør transientbeskyttelsen på tavlen?
Tavlen har en indbygget transientbeskyttelse af klasse 2, som dækker både TT- og TNS-installationer på 3P+N. Transientbeskyttelsen fanger kortvarige spændingsspidser, for eksempel fra lynnedslag i nærheden eller udsving på elnettet, inden de når frem til de tilsluttede automatsikringer og apparater i boligen. Den beskytter dermed hele tavlen fremfor kun enkelte grupper.
Hvad er forskellen på tavlens 3P+N grupper og 1P+N grupper?
3P+N grupperne er de tre kraftgrupper i tavlen, to på 16A og en på 10A, alle med automatsikringer i 4 moduler bredde og en brydeevne på 6KA. De trefasede grupper bruges til større forbrugere, hvor der er brug for kraft fra alle tre faser, som fx en garage med CEE-stik eller apparater i et bryggers. 1P+N grupperne er de otte lysgrupper på 10A, som fylder ét modul hver, og de forsyner enfasede forbrugere som belysning og stikkontakter. Fordelingen mellem de to gruppetyper er allerede sat op i tavlen, og det er den, der bestemmer hvor mange kraft- og lyskredse boligen har til rådighed.
Hvad er forskellen på de 16A og 10A automatsikringer i tavlen?
De 16A automatsikringer sidder på to af de trefasede kraftgrupper og tåler en højere belastning, hvilket passer til grupper med flere eller kraftigere forbrugere. De 10A automatsikringer findes både på den sidste kraftgruppe og på alle otte lysgrupper, og de er beregnet til lidt lavere belastning, som typisk kendetegner lyskredse og mindre stikgrupper. Alle sikringerne har C-karakteristik, som gør, at de reagerer roligt ved kortvarige indkoblingsstrømme, men slår hurtigt fra ved reelle overbelastninger. Den præcise fordeling af grupper og sikringsstørrelser i en gruppetavle bør altid vurderes og udføres af en autoriseret elinstallatør ud fra boligens konkrete behov.
Hvorfor er der to HPFI-afbrydere fremfor én stor, der dækker hele tavlen?
Med to HPFI-afbrydere på 40A, 4P, 30mA fordelt ligeligt på kraft- og lysgrupperne opnår man, at et fejlstrømsudslag kun rammer den halvdel af installationen, som den pågældende afbryder dækker. Det betyder i praksis, at man ikke mister strøm i hele boligen samtidig, hvis en enkelt gruppe udløser fejlstrømsbeskyttelsen. Hvilken løsning der er den rigtige for en given installation, herunder placering af grupper på de to afbrydere, er noget en autoriseret elinstallatør tager stilling til ved projektering og installation.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
