Færdigmonteret gruppetavle - 2xHPFI - 3x16A 3P+N-1x32A 3P+N-8x10A 1P+N
Færdigmonteret gruppetavle - 2xHPFI - 3x16A 3P+N-1x32A 3P+N-8x10A 1P+N
Denne færdigmonterede gruppetavle er bygget til boliger med elbil, hvor der skal styres både kraft og almindelige lysgrupper fra samme sted. Tavlen har to fejlstrømsafbrydere på 40 A (type A), en 32 A 3P+N-automatsikr... Se mere
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle er bygget til boliger med elbil, hvor der skal styres både kraft og almindelige lysgrupper fra samme sted. Tavlen har to fejlstrømsafbrydere på 40 A (type A), en 32 A 3P+N-automatsikring til bilopladning og otte 10 A 1P+N-grupper til det almindelige lysnet, alt sammen forhåndsmonteret og klar til tilslutning.
De to HPFI-relæer sidder foran hver sin del af installationen, så både de tre kraftgrupper og de otte lysgrupper er dækket af fejlstrømsbeskyttelse. Det gør tavlen relevant, når du opgraderer en ældre installation til elbilopladning eller samler flere grupper i et nyt tavlerum, og med 12 frie moduler er der plads til at bygge videre senere.
Fordele ved gruppetavlen
- Fejlstrømsbeskyttelse: 2 stk. RCD 40 A 4P 30 mA type A dækker henholdsvis kraft- og lysgrupperne, så en jordfejl et sted ikke lukker hele tavlen ned
- Grupper til bilopladning og kraft: 3 stk. 16 A 3P+N C og 1 stk. 32 A 3P+N C automatsikring (6KA), hvor 32 A-sikringen er varmetabsberegnet uden samtidsfaktor til opladning af elbil
- Lysgrupper til resten af boligen: 8 stk. 10 A 1P+N C automatsikringer (6KA) dækker stikkontakter og belysning i de øvrige rum
- Beskyttelse af hele tavlen: Transientbeskyttelse klasse 2 til TT og TNS-net (3P+N) fanger spændingsspidser, før de når frem til sikringerne
- Plads til udbygning: 12 frie moduler gør det muligt at tilføje flere grupper senere, uden at hele tavlen skal skiftes
Klar til elbil, men fleksibel til hele boligen

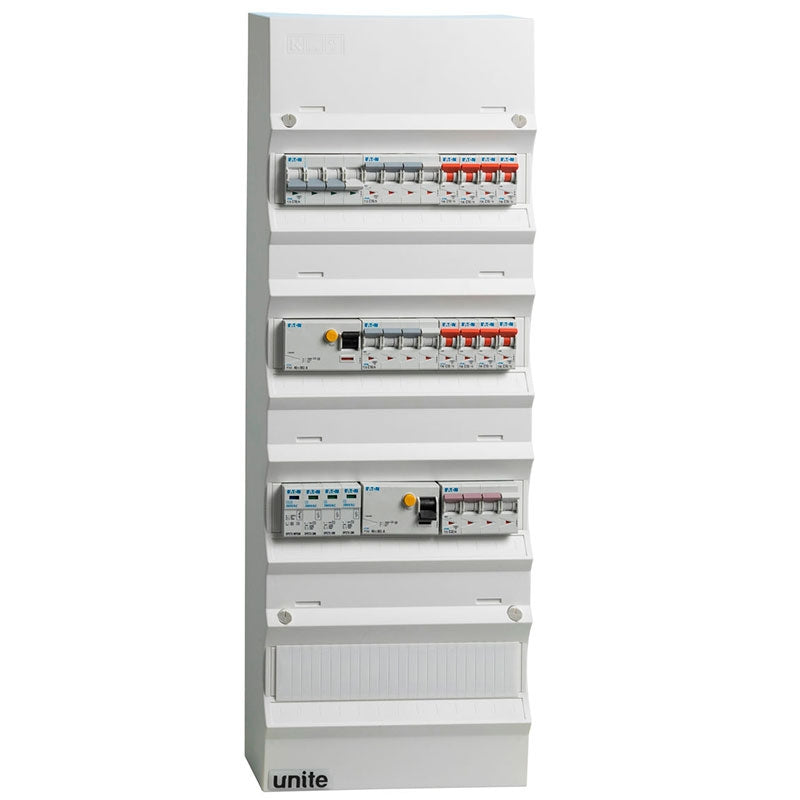

Tavlen er samlet i en hvid UG24-kabinet med LK-afdækning, så den passer ind i et almindeligt tavlerum eller en teknikrum-installation. Kombinationen af to HPFI-relæer, en dedikeret 32 A-gruppe til elbilopladning og otte 10 A-lysgrupper gør den til et samlet udgangspunkt for en bolig, hvor både kraft og lys skal fordeles fra ét sted, og de frie moduler betyder, at du ikke behøver planlægge hele installationen på forhånd.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - 2xHPFI - 3x16A 3P+N-1x32A 3P+N-8x10A 1P+N
Hvad kan denne gruppetavle bruges til?
Tavlen er sat sammen til boliger, hvor der skal etableres en gruppe til opladning af elbil. Den indbyggede 32A 3P+N automatsikring til bilopladeren er varmetabsberegnet uden samtidsfaktor, hvilket betyder at gruppen er dimensioneret til, at opladeren kan trække sin fulde effekt uden at sikringen skal deles med andet forbrug på samme tid. Derudover rummer tavlen tre kraftgrupper på 16A 3P+N og otte lysgrupper på 10A 1P+N, så den dækker både de tunge installationer og den almindelige el-installation i huset.
Hvor meget kan jeg udvide tavlen med senere?
Tavlen leveres med 12 frie moduler, så der er plads til at eftermontere flere grupper, hvis boligens behov vokser, for eksempel hvis der senere skal tilføjes endnu en kraftgruppe eller flere lysgrupper. Det gør tavlen til et fornuftigt valg, hvis du ønsker et setup, der kan følge med, uden at hele tavlen skal skiftes ud igen.
Hvordan er tavlen beskyttet mod fejlstrøm og overspænding?
Tavlen har 2 stk. fejlstrømsafbrydere på 40A 4P 30mA (HPFI type A), som sidder foran alle tre kraftgrupper og de otte lysgrupper, så både de tunge og de almindelige grupper er dækket. Derudover er der monteret en transientbeskyttelse klasse 2 til TT og TNS 3P+N, som beskytter hele tavlen mod overspændingstransienter, for eksempel fra lynnedslag i nærheden. Tavlen leveres i hvid udførelse med en LK afdækning type UG 24.
Hvad er forskellen på 16A 3P+N gruppen og 32A 3P+N gruppen?
De tre 16A 3P+N automatsikringer er beregnet til almindelige kraftgrupper i huset, mens den ene 32A 3P+N automatsikring er den dedikerede gruppe til elbilopladning og dermed dimensioneret til et højere strømforbrug. Hvilken gruppe der skal bruges til hvilket formål i den konkrete installation, bør altid vurderes af en autoriseret elinstallatør.
Hvad er forskellen på kraftgrupperne (3P+N) og lysgrupperne (1P+N)?
Kraftgrupperne på 16A og 32A er 3P+N, altså trefasede grupper, som typisk bruges til større apparater og forbrug, der kræver mere effekt, som for eksempel elbilopladning. Lysgrupperne på 10A er 1P+N, det vil sige enfasede grupper, som typisk anvendes til almindelig belysning og stikkontakter i boligen. Tavlen har otte af disse 10A 1P+N grupper, hvilket giver god plads til at fordele boligens almindelige installationer.
Hvorfor er der to HPFI-relæer i tavlen, og ikke bare ét?
De to fejlstrømsafbrydere på 40A 4P 30mA (HPFI type A) fordeler beskyttelsen af de tre kraftgrupper og de otte lysgrupper, så en fejl i en del af installationen ikke nødvendigvis slår strømmen fra i hele boligen på én gang. Den præcise fordeling af grupper mellem de to relæer og den korrekte dimensionering i din konkrete installation bør altid vurderes af en autoriseret elinstallatør ved opsætning.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
