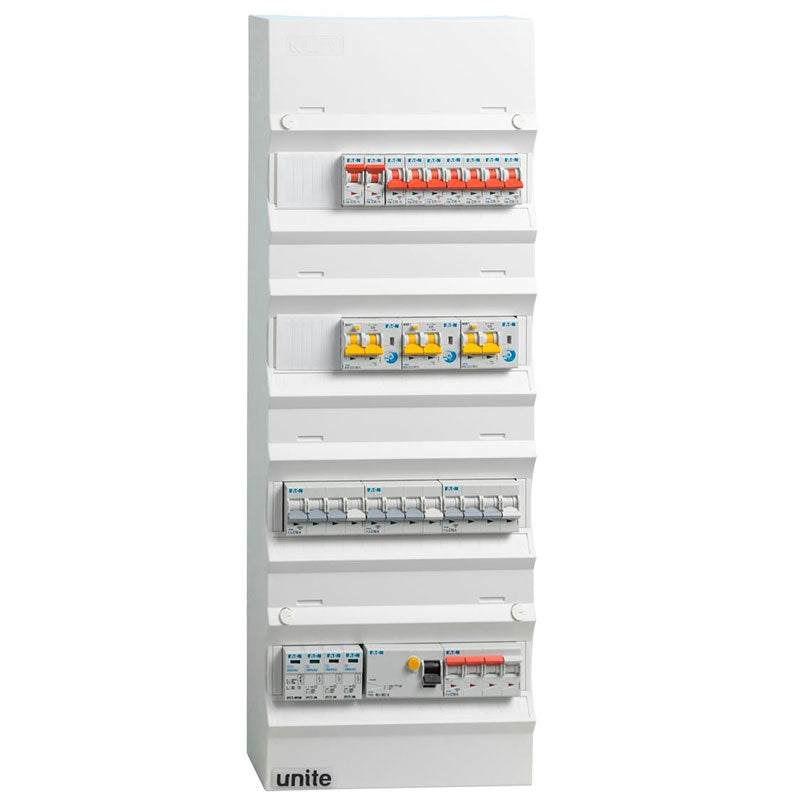

Færdigmonteret gruppetavle - HPFI - 3x16A 3P+N-1x10A 3P+N-9x10A 1P+N, 1xKombi
Færdigmonteret gruppetavle - HPFI - 3x16A 3P+N-1x10A 3P+N-9x10A 1P+N, 1xKombi
Denne færdigmonterede gruppetavle er bygget med både HPFI-beskyttelse og AFDD-gnistdetektorer, så den er klar til at koble på, så snart den er sat op. Fire kraftgrupper, 3x16A 3P+N og 1x10A 3P+N, samt ni 1-polede grup... Se mere
Produktbeskrivelse
Produktbeskrivelse
Denne færdigmonterede gruppetavle er bygget med både HPFI-beskyttelse og AFDD-gnistdetektorer, så den er klar til at koble på, så snart den er sat op. Fire kraftgrupper, 3x16A 3P+N og 1x10A 3P+N, samt ni 1-polede grupper på 10A 1P+N er fordelt over tre kombirelæer, der hver rummer både fejlstrømsafbryder og gnistdetektor.
Opbygningen gør tavlen særligt relevant i ejendomme og boliger med ældre installationer, i fredede bygninger, eller hvor der sidder maskiner, som trækker meget effekt og kan udvikle varme over tid. AFDD-enhederne holder øje med lysbuer fra løse forbindelser, mens transientbeskyttelsen tager toppen af spændingsspidser, før de når frem til grupperne.
Fordele ved gruppetavlen
- HPFI-beskyttelse: En RCD fejlstrømsafbryder på 40A 4P 30mA (type A) sidder foran alle fire kraftgrupper og beskytter mod farlige fejlstrømme i hele installationen.
- AFDD-gnistdetektor: Tre kombirelæer på 25A C 30mA med indbygget AFDD fanger gnistdannelse fra løse forbindelser, før det udvikler sig til varme eller brand.
- Opdelt fejlstrømsbeskyttelse: De ni automatsikringer på 10A 1P+N (6KA) er fordelt på tre forskellige fejlstrømsafbrydere, så en udløsning ikke lægger hele tavlen ned.
- Til de tunge grupper: 3 stk. 16A 3P+N og 1 stk. 10A 3P+N automatsikringer (6KA) dækker forbrug som komfur, vandvarmer eller kraftkrævende maskiner.
- Transientbeskyttelse: Klasse 2-overspændingsbeskyttelse til TT- og TNS-net (3P+N) værner hele tavlen mod spændingsspidser udefra.
- Klar til montage: Leveres med jordklemme (PE12-F2) og en hvid LK-afdækning (UG24), så tavlen er klar til at lukkes ned med det samme.
Ekstra beskyttelse til krævende og ældre installationer
Tavlen er opbygget i en UG24-model med hvid afdækning og samler ni 1-polede grupper og fire kraftgrupper under fælles HPFI- og AFDD-beskyttelse. Det gør den til et solidt valg, hvor man vil have både fejlstrømsbeskyttelse, gnistdetektion og overspændingsbeskyttelse samlet i én færdig løsning, uden selv at skulle sammensætte komponenterne.
Ofte stillede spørgsmål om Færdigmonteret gruppetavle - HPFI - 3x16A 3P+N-1x10A 3P+N-9x10A 1P+N, 1xKombi
Hvad indeholder gruppetavlen, og er den klar til at blive sat op?
Tavlen leveres færdigmonteret med alle komponenter på plads, så en elektriker kan koncentrere sig om selve tilslutningen. Den rummer en fejlstrømsafbryder på 40A 4P 30mA (HPFI type A), tre kombirelæer på 25A C med 30mA og indbygget AFDD, tre automatsikringer på 16A 3P+N, en automatsikring på 10A 3P+N, ni automatsikringer på 10A 1P+N, transientbeskyttelse klasse 2, en jordklemme og en hvid LK-afdækning i typen UG24. Tavlen er hvid og fremstår som en samlet, gennemtestet løsning frem for enkeltdele, der skal stykkes sammen.
Hvad er AFDD, og hvorfor sidder det i tre af tavlens kombirelæer?
AFDD, også kaldet en gnistdetektor, er indbygget i de tre kombirelæer sammen med automatsikring og fejlstrømsbeskyttelse. Funktionen reagerer på løse forbindelser, som over tid kan udvikle varme og i værste fald starte en brand, uden at en almindelig automatsikring eller fejlstrømsafbryder nødvendigvis fanger det. Det gør denne type tavle særligt relevant i ejendomme og boliger med ældre installationer, i fredede bygninger, eller hvor man ikke ønsker at ændre på de eksisterende ledningsføringer, men stadig vil have et ekstra lag sikkerhed på udvalgte grupper.
Hvad gør transientbeskyttelsen, og hvilke installationer passer den til?
Transientbeskyttelsen i tavlen er klasse 2 og dækker både TT- og TNS-installationer i 3P+N. Den beskytter hele tavlen, og dermed alt det udstyr der forsynes fra den, mod kortvarige spændingsspidser, som ellers kan opstå ved for eksempel lynnedslag i nærheden eller ved kobling af større elektriske anlæg. Det gør tavlen til et fornuftigt valg, hvor man har maskiner eller udstyr, der optager meget effekt, og hvor man gerne vil skærme installationen bredt frem for kun at beskytte enkelte grupper.
Hvordan er fejlstrømsafbryderen fordelt ud over tavlens grupper?
HPFI'en på 40A 4P 30mA sidder foran de fire kraftgrupper, altså de tre 16A 3P+N-grupper og den ene 10A 3P+N-gruppe. De ni 1P+N-grupper på 10A er i stedet fordelt bag de tre kombirelæer, som hver har deres egen 30mA fejlstrømsbeskyttelse indbygget sammen med AFDD-funktionen. På den måde er tavlens ni automatsikringer reelt fordelt på tre forskellige fejlstrømsafbrydere, hvilket betyder at en fejl på én gruppe ikke nødvendigvis slår strømmen fra på de øvrige.
Hvad er forskellen på tavlens 3P+N-grupper og de ni 1P+N-grupper?
3P+N-grupperne, altså de tre på 16A og den ene på 10A, er tre-fasede og bruges typisk til udstyr, der trækker mere effekt eller kræver flere faser. De ni 1P+N-grupper på 10A er enfasede og dækker almindelige stikkontakter og belysningskredse i en bolig. Hvilken gruppe der skal bruges til hvad i den konkrete installation bør altid vurderes af en autoriseret elinstallatør ud fra det samlede el-projekt.
Hvad er forskellen på de tre kombirelæer med AFDD og de almindelige automatsikringer i tavlen?
Kombirelæerne på 25A C med 30mA kombinerer tre funktioner i én enhed: automatsikring, fejlstrømsafbryder og AFDD mod løse forbindelser. De almindelige automatsikringer, som de 16A 3P+N-, 10A 3P+N- og 10A 1P+N-sikringerne, beskytter alene mod overbelastning og kortslutning og er afhængige af, at HPFI'en i toppen af tavlen står for fejlstrømsbeskyttelsen. Kombirelæerne giver dermed et ekstra beskyttelsesniveau på netop de tre grupper, de sidder foran, mens resten af tavlens grupper deler den fælles HPFI. Den endelige vurdering af, hvilken løsning der er den rette til en given installation, bør altid foretages af en autoriseret elinstallatør.
