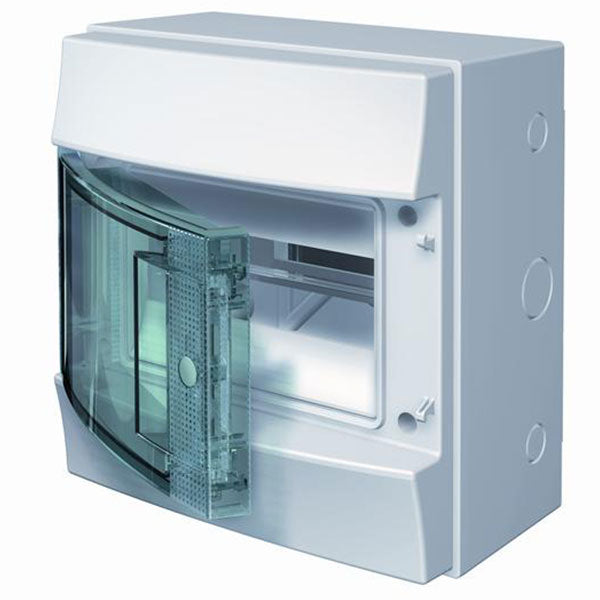

Gruppetavle 8 modul IP65

Tavlen er beregnet til at samle automatsikringer, HPFI-relæer og andet gruppemateriel i et samlet, overskueligt opstillingssted med plads til 8 moduler i én række. Med tæthedsklasse IP65 er den beskyttet mod støv og vandstråler fra alle retninger, hvilket gør den velegnet til installationer, hvor tavlen ikke sidder i et helt tørt og rent indendørs miljø, for eksempel i udhuse, garager, kældre eller andre steder med lidt fugt og træk. Kabinettet er hvidt i RAL 9016 og har en blå-grøn låge, så tavlen falder naturligt ind i de fleste teknikrum uden at skille sig unødigt ud.

Nej, tavlen leveres uden PE-klemmer (jordklemmer) som standard. Skal du bruge jordforbindelse i tavlen, skal det bestilles som tilbehør. Der findes to muligheder til dette: en tilslutningsbro til PE til 8 moduler, eller en PE-terminalskrue med kapacitet til 3x16 mm² plus 3x6 mm². Hvilken løsning der er den rette for din installation, bør vurderes af en autoriseret elinstallatør ud fra antallet af afgange og kabeldimensionerne i den konkrete installation.

Tavlen måler 232 x 250 x 154 mm i bredde, højde og dybde og har plads til 8 moduler i en enkelt række. Det gør den til en kompakt løsning, som er nem at montere i mindre teknikrum eller på steder, hvor der ikke er behov for en stor fordelingstavle med flere rækker. Tavlen er produceret i Europa og indgår i ABB's Mistral65-serie, der netop er udviklet til robust brug i miljøer med krav om høj tæthedsklasse.

Forskellen ligger i, hvor godt kabinettet tåler støv og vand. IP65 betyder, at tavlen er helt støvtæt og beskyttet mod vandstråler fra enhver vinkel, mens en lavere klasse som IP55 typisk giver god beskyttelse mod støv, men er mindre robust over for direkte vandpåvirkning. Skal tavlen sidde et sted, hvor den kan blive udsat for vandstænk, rengøring med slange eller vejrlig, er IP65-udgaven det sikre valg. Sidder tavlen i et mere beskyttet, men ikke helt tørt rum, kan en IP55-løsning i nogle tilfælde være tilstrækkelig. Er du i tvivl om, hvilken tæthedsklasse dit konkrete opstillingssted kræver, bør en autoriseret elinstallatør inddrages i vurderingen.

Begge dele bruges til at etablere jordforbindelse i tavlen, men de løser opgaven forskelligt. Tilslutningsbroen til PE er beregnet til alle 8 moduler og fungerer som en samlet skinneløsning, der giver jordforbindelse til hele tavlens bredde i ét hug. PE-terminalskruen er derimod en enkeltklemme med kapacitet til 3x16 mm² og 3x6 mm², og bruges typisk, hvor der kun skal tilsluttes et mindre antal jordledere eller hvor pladsen i tavlen er begrænset. Hvilken løsning der passer bedst til din konkrete gruppeinddeling og ledertværsnit, bør afklares sammen med en autoriseret elinstallatør inden montering.
