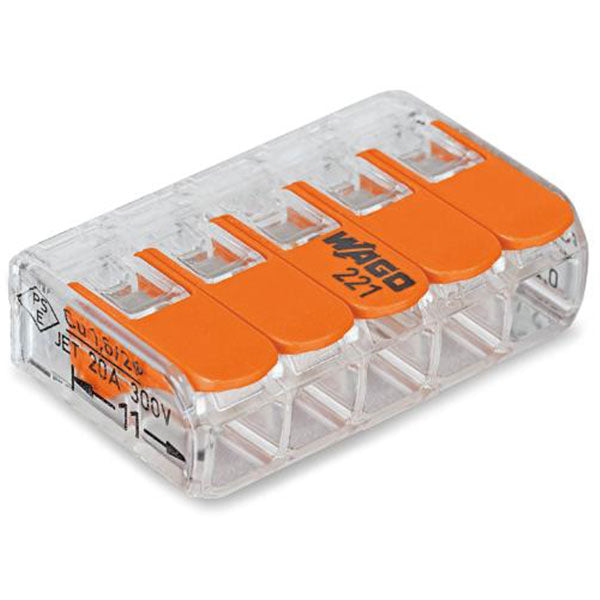

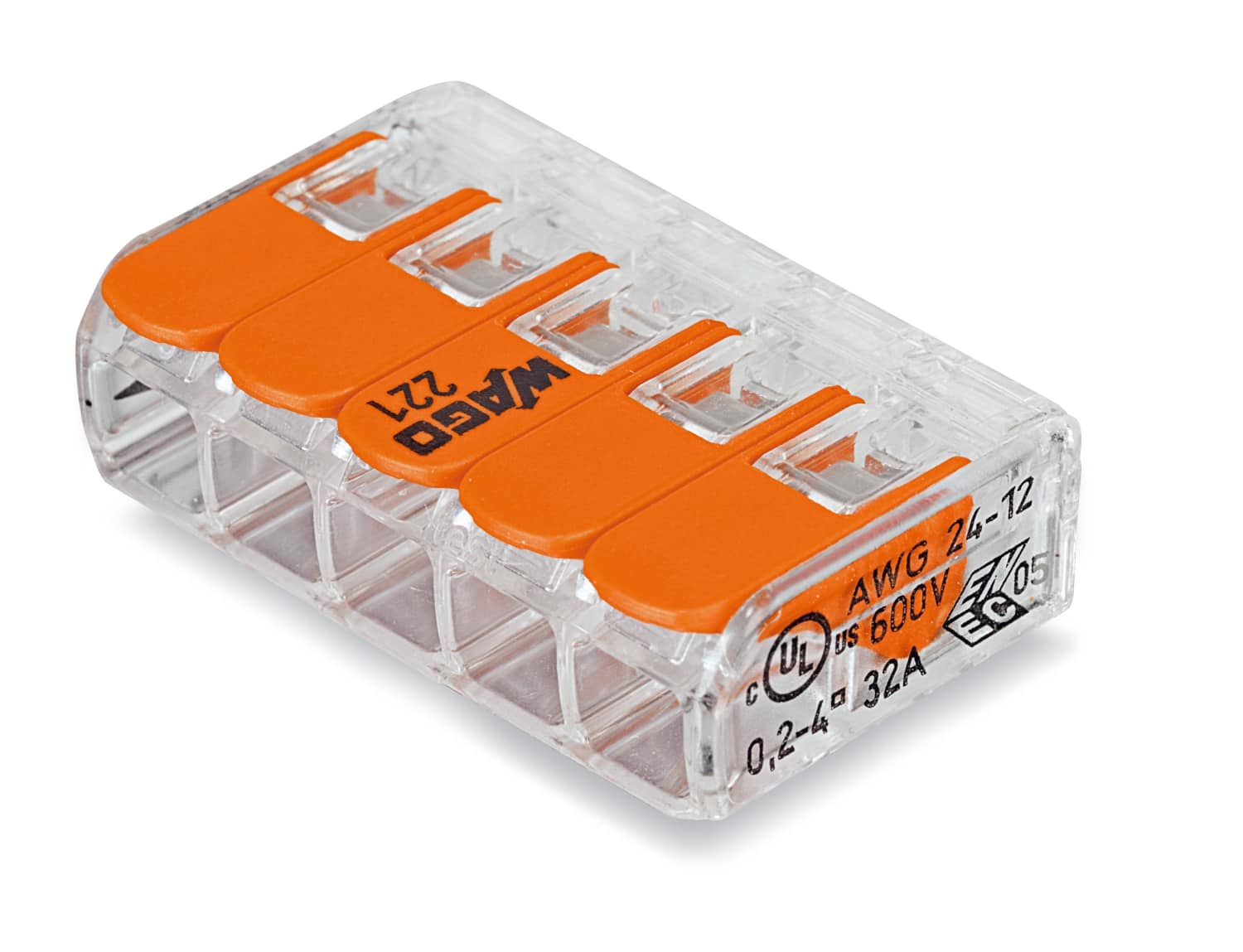

Samlemuffe 5x0,2-4 mm² transparent med orange pal, serie 221
Samlemuffe 5x0,2-4 mm² transparent med orange pal, serie 221
WAGO 221 er den fjedersamlemuffe, mange elektrikere og gør-det-selv-folk har i lommen som fast standardløsning. Med 5 tilslutninger og et lederareal på 0,2-4 mm² klarer den både entrådede og flertrådede ledere uden sk... Se mere
14 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
WAGO 221 er den fjedersamlemuffe, mange elektrikere og gør-det-selv-folk har i lommen som fast standardløsning. Med 5 tilslutninger og et lederareal på 0,2-4 mm² klarer den både entrådede og flertrådede ledere uden skruer, værktøj eller loddejern, og den transparente kappe med orange pal giver et hurtigt visuelt overblik over, at forbindelsen er lukket korrekt.
Den bruges typisk, når du skal samle eller forlænge ledninger i en samledåse, bag en stikkontakt eller i en tavle, og hvor du vil have en sikker forbindelse uden at skulle stripse, snoe eller lodde. CAGE CLAMP-teknikken gør, at hver leder får sit eget klemrum, så du undgår løse forbindelser og kortslutninger, selv når du kombinerer forskellige ledertyper i samme muffe.
Fordele ved WAGO 221 samlemuffen
- 5 tilslutninger: Plads til fem ledere i samme muffe, hver med sit eget klemrum for en ren og overskuelig samling
- Lederareal 0,2-4 mm²: Entrådede ledere fra 0,14 mm² og fler-/flertrådede ledere fra 0,2 mm² kan tilsluttes, alt op til 4 mm²
- Værktøjsfri tilslutning: Vippepalen åbner og lukker klemmen, så lederen sættes i og fastholdes uden skruetrækker
- 450 V / 32 A: Mærkespænding og mærkestrøm der dækker langt de fleste installationer i bolig og erhverv
- Transparent kappe: Den klare kappe med orange pal gør det let at se, om lederne sidder rigtigt, og adgangen for prøvepinde på bagsiden gør fejlfinding hurtigere
- Vedligeholdelsesfri forbindelse: Fjederklemmen holder forbindelsen stabil over tid uden efterspænding, i tråd med kravet om varig forbindelse mellem ledere
Fra samledåsen til tavlen
Afisoleringslængden på 11 mm gør forberedelsen af lederne enkel, og den kompakte udformning betyder, at muffen fylder mindre i samledåsen eller bag stikkontakten end ældre modeller. Skal muffen monteres i en tavle, kan den også sættes fast på en DIN-skinne ved brug af en dertil hørende holder, hvilket gør den lige velegnet til den enkelte hjemmeinstallation og til det lidt større installationsarbejde.
Ofte stillede spørgsmål om Samlemuffe 5x0,2-4 mm² transparent med orange pal, serie 221
Hvordan fungerer samlemuffen, og skal jeg bruge værktøj til at montere den?

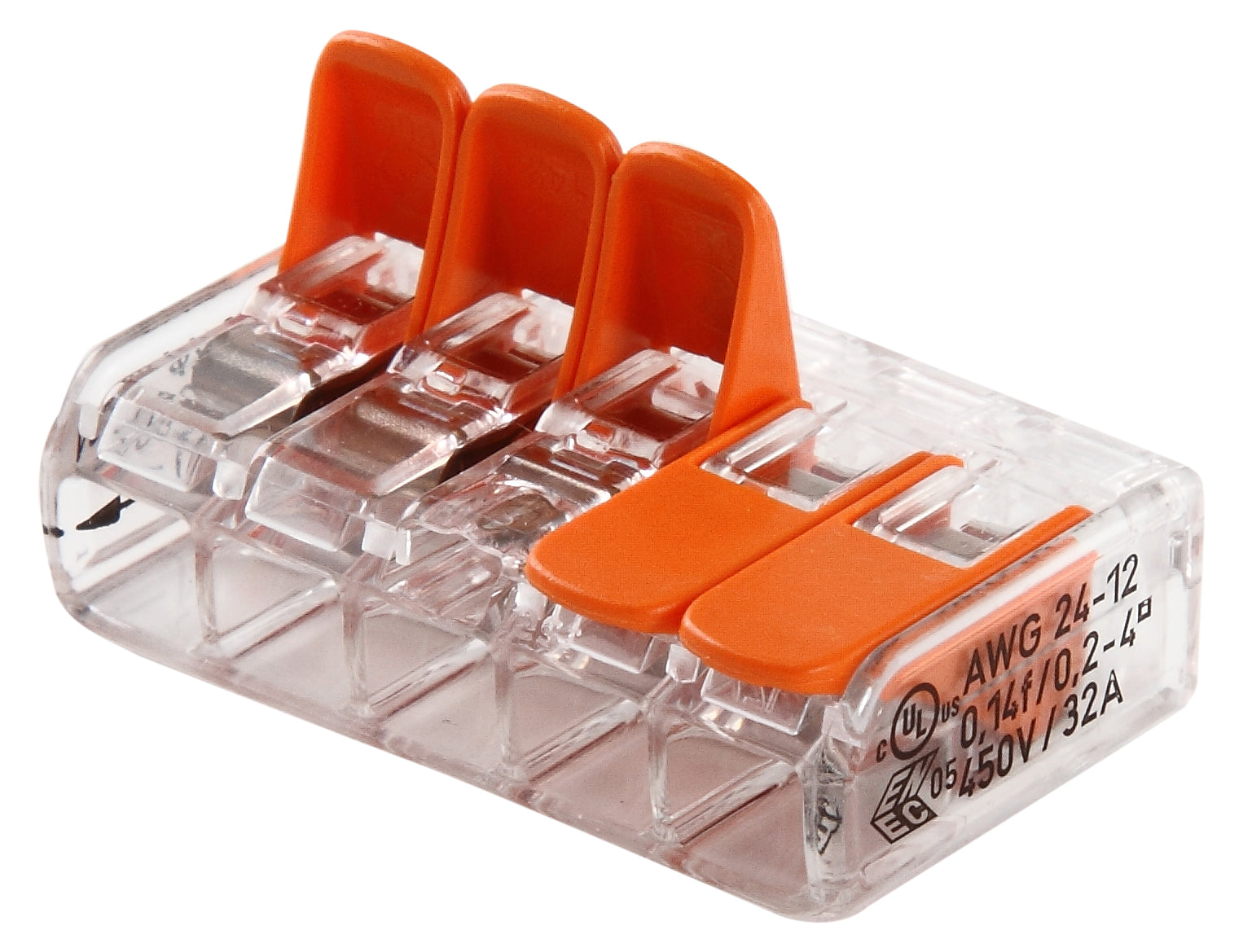

Nej, det er netop pointen med WAGOs serie 221. Klemmen åbnes ved at føre vippepalen op, hvorefter lederen sættes i det pågældende klemmerum. Når du fører palen tilbage til lukket position, er forbindelsen etableret via CAGE CLAMP-teknologien, helt uden brug af skruetrækker eller andet værktøj. Det gør montagen både hurtigere og mere ensartet, uanset om du står med en enkelt samling i en samledåse eller flere samlinger i en tavle.
Hvilke ledertyper og tværsnit kan jeg samle i denne muffe?
Samlemuffen har 5 tilslutninger og dækker et lederareal på 0,14-4 mm² for entrådede ledere og 0,20-4 mm² for flertrådede/fleksible ledere. Du kan altså kombinere forskellige ledertyper i samme muffe, da hver leder har sit eget klemmerum. Den er beregnet til kobberledere, herunder entrådede, flertrådede og fleksible varianter, også fleksible ledere med stiftkabelsko. Husk at afisolere lederen 11 mm ved 4 mm², så tilslutningen bliver korrekt.
Kan jeg åbne forbindelsen igen, hvis jeg har brug for at rette en samling?
Ja, det er en af de store fordele ved fjedersamlemufferne fra serie 221. Skal en leder fjernes eller flyttes, åbner du blot klemmen med vippepalen igen og trækker lederen ud. Det gør muffen velegnet til situationer, hvor du løbende justerer installationen, eller hvor du senere skal fejlfinde på forbindelserne. Samlingen er samtidig vedligeholdelsesfri, så du ikke behøver efterspænde noget hen ad vejen.
Hvor kraftig en installation kan samlemuffen klare?
Muffen er dimensioneret til en mærkespænding på 450 V og en mærkestrøm på 32 A, hvilket gør den velegnet til almindelige installationsopgaver i både bolig og erhverv, herunder tavlemontage. Klemmerne er berøringsbeskyttede, og forbindelsen er halogenfri, hvilket er relevant, hvis du arbejder med krav til materialevalg i installationen.
Hvad er forskellen på denne 5-lederversion og de mindre versioner i serie 221?
Serie 221 fra WAGO fås i flere lederantal, herunder 2-, 3- og 5-lederversioner. Forskellen ligger alene i, hvor mange ledere du kan samle i én muffe. Denne udgave har 5 klemmerum og er derfor det rette valg, når du skal forbinde fem separate ledere i samme punkt, for eksempel ved forgreninger med flere afgange. Skal du kun samle to eller tre ledere, er det unødvendigt at bruge en 5-lederversion, og en mindre udgave af serien vil række.
Skal jeg vælge samlemuffen til entrådet eller flertrådet leder?
Du behøver faktisk ikke vælge, da muffen er lavet til begge typer, blot med lidt forskelligt minimumsareal. Entrådede ledere kan gå ned til 0,14 mm², mens flertrådede og fleksible ledere skal have mindst 0,20 mm² for at give en sikker fastspænding i klemmen. Det betyder, at du roligt kan blande for eksempel en fast installationsledning med en mere fleksibel ledning i samme muffe, da hvert klemmerum håndterer sin egen leder uafhængigt af de øvrige.
