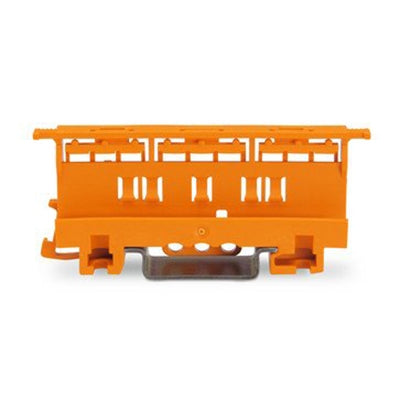

Din-skinne holder til samlemuffe i serien 221, 0,2-4 mm², orange

Holderen er lavet til at fastgøre WAGO fjedersamlemuffer fra serie 221, så de ikke ligger løst og flyder rundt i en samledåse eller et el-tavleskab. I stedet for at samlemufferne bare hænger i ledningerne, får du en fast plads at klikke dem ind i, hvilket giver et langt mere ryddeligt og robust installationsresultat. Det er især nyttigt i tavler, fordelingsdåser og andre steder, hvor du samler flere ledere og gerne vil kunne se og finde rundt i installationen bagefter.

Holderen er dimensioneret til serie 221-samlemuffer beregnet til ledere fra 0,2 til 4 mm². Det dækker de fleste almindelige installationsledninger i bolig og mindre erhvervsinstallationer, fra tynde signal- og styreledninger op til de kabeltyper, der typisk bruges til belysning og stikkontaktkredse. Selve holderen har ingen elektrisk funktion, den fastholder blot samlemuffen mekanisk.

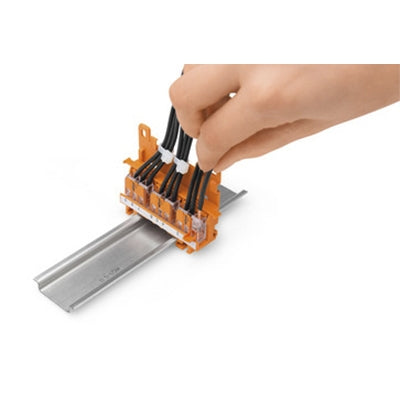

Holderen kan enten klikkes fast på en standard DIN-skinne (T35), som du kender fra el-tavler, eller skrues direkte fast på en bagplade eller i en samledåse. Det gør den fleksibel at bruge, uanset om du arbejder i et tavleskab med skinnesystem eller i en almindelig installationsdåse uden skinne. Med mål på 17,5 x 77,6 x 32 mm (B x H x D) fylder den ikke meget og kan placeres selv i lidt trange dåser.

Det afhænger af, hvilken type 221-muffe du bruger. Holderen er beregnet til enten 4 stk. 2-polede muffer, 3 stk. 3-polede muffer eller 2 stk. 5-polede muffer. Jo flere poler muffen har, jo mere plads fylder den, og derfor er der plads til færre af dem på samme holder.

Begge løsninger sidder i samme holder, så valget handler mest om, hvad du arbejder med. Sidder du i en tavle eller et fordelingsskab, hvor der allerede er monteret DIN-skinne (T35), er det oplagt at klikke holderen direkte fast der, det går hurtigt og giver et ensartet udtryk sammen med andet tavlemateriel. Arbejder du derimod i en almindelig samledåse eller et sted uden skinnesystem, skrues holderen bare fast, så du opnår samme faste fæstning af samlemufferne uden at skulle installere en skinne først.

Forskellen ligger i, hvor mange ledere hver muffe samler, og dermed hvor meget plads den fylder på holderen. Skal du bare lave enkle to-lederforbindelser, får du plads til flest muffer, nemlig 4 stk. 2-polede. Arbejder du med samlinger, hvor tre ledere skal forbindes, er der plads til 3 stk. 3-polede muffer. Skal du samle op til fem ledere ad gangen, for eksempel ved fordeling af flere kredse fra samme punkt, er der plads til 2 stk. 5-polede muffer. Du vælger altså muffetype efter, hvor mange ledere der reelt skal forbindes i den enkelte samling, og holderen tilpasser sig automatisk med plads til det tilsvarende antal.
