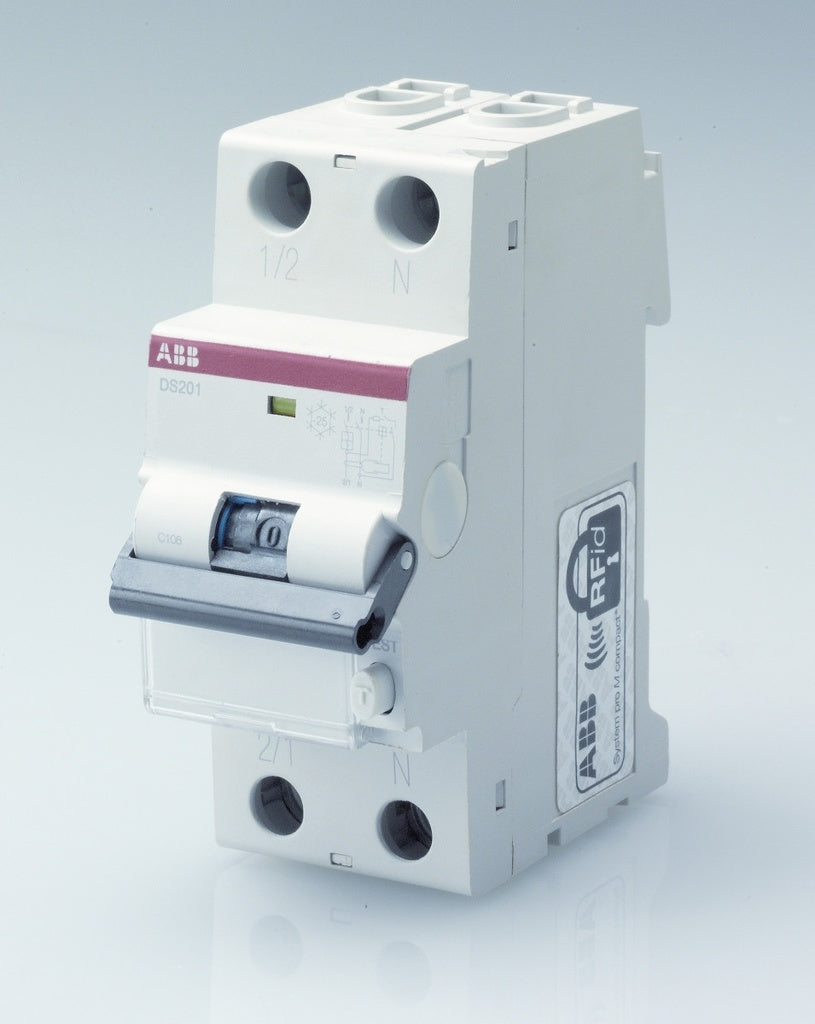

Kombirelæ C 13/0,03 6KA DS201 C13 A30

Et kombirelæ samler to funktioner i én komponent: fejlstrømsbeskyttelse (HPFI/PFI) og overstrømsbeskyttelse (automatsikring). Dette DS201 C13 A30-relæ registrerer både almindelige AC-fejlstrømme og pulserende DC-fejlstrømme, og det slår fra ved en udløsestrøm på 30 mA, hvilket er niveauet for personbeskyttelse. Samtidig beskytter det kredsen mod overbelastning og kortslutning som en almindelig automatsikring. Fordelen ved kombirelæet er, at du får begge beskyttelsesfunktioner i én enhed, der kun fylder 2 moduler (35 mm) i tavlen, i stedet for at skulle montere et separat HPFI-relæ og en automatsikring hver for sig.

Relæet har en mærkestrøm på 13 A og en mærkespænding på 230-240 V AC, med en maksimal spænding på UN+10 %. Brydeevnen er 6 kA, hvilket angiver hvor stor en kortslutningsstrøm relæet kan afbryde sikkert. Udløsekarakteristikken er C, hvilket betyder, at relæet tåler almindelige strømstød ved opstart af forbrugere, uden at det giver unødige udløsninger, samtidig med at det reagerer relativt hurtigt ved en egentlig overbelastning eller kortslutning. Frekvensen er 50-60 Hz, så det passer til det almindelige danske elnet.

Relæet er 1-polet + nul (1P+N) og fylder 2 moduler, altså 35 mm i bredden på din DIN-skinne. Det gør det til et kompakt valg, hvis du har begrænset plads i tavlen. Tilslutningsklemmerne kan tage kabeltværsnit op til 25 mm², og relæet er beregnet til brug ved omgivelsestemperaturer fra -25 °C til +55 °C, hvilket gør det anvendeligt i de fleste almindelige installationsmiljøer, også uisolerede rum og udendørs tavler inden for dette temperaturspænd.

En almindelig automatsikring beskytter alene kredsen mod overbelastning og kortslutning, den slår altså fra, hvis der trækkes for meget strøm eller opstår en kortslutning. Et kombirelæ som dette gør det samme, men lægger desuden fejlstrømsbeskyttelse ind i samme komponent. Det betyder, at relæet også slår fra ved en fejlstrøm på 30 mA, hvilket er den beskyttelse, der skal forhindre elektrisk stød ved fejl på en installation eller et apparat. Kombirelæet er derfor et godt valg, hvis du vil have begge beskyttelsestyper samlet i en kompakt enhed frem for to separate komponenter i tavlen.

Dette relæ er udført som 1P+N, hvilket i praksis betyder, at det er beregnet til enfasekredse, altså de kredse, der typisk forsyner stikkontakter, belysning og almindelige husholdningsapparater i en boliginstallation. En 3P+N-udgave bruges derimod til trefasekredse, hvor der er behov for at beskytte alle tre faser samtidig, for eksempel ved større forbrugere eller i erhvervsinstallationer. Det præcise valg af poltal, mærkestrøm og placering i den konkrete tavle bør altid fastlægges af en autoriseret elektriker eller installatør, da det afhænger af den enkelte installations opbygning og belastning.
