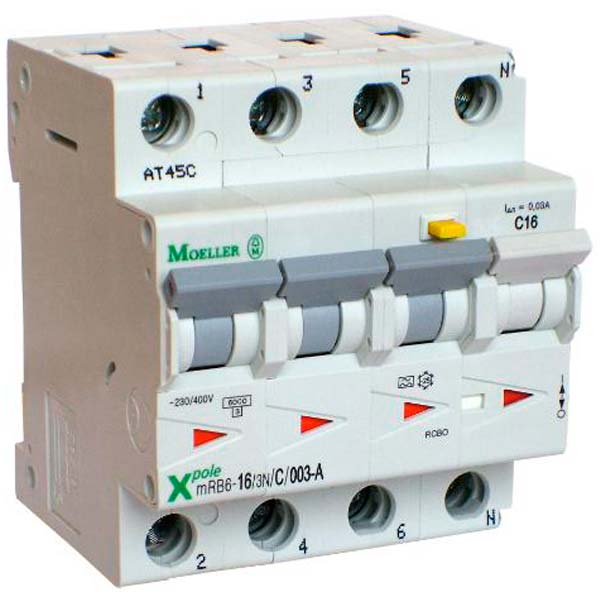

Kombiafbryder 16A 3P+N C 30mA 4M 6KA (HPFI type A)
Kombiafbryder 16A 3P+N C 30mA 4M 6KA (HPFI type A)
Denne kombiafbryder fra Eaton samler automatsikring og fejlstrømsafbryder i én komponent, så du sparer plads i tavlen og får to beskyttelsesfunktioner for prisen af én installation. Med 16 A mærkestrøm, C-karakteristi... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne kombiafbryder fra Eaton samler automatsikring og fejlstrømsafbryder i én komponent, så du sparer plads i tavlen og får to beskyttelsesfunktioner for prisen af én installation. Med 16 A mærkestrøm, C-karakteristik og en udløsestrøm på 30 mA er den dimensioneret til almindelige gruppekredse i boliginstallationer, mens brydeevnen på 6 kA gør den velegnet i tavler under denne grænse.
HPFI-delen er type A, hvilket betyder, at den registrerer både ren vekselstrøm og pulserende jævnstrøm, som fx kan opstå fra elektroniske apparater med strømforsyning. Kombinationen af 3P+N og C-karakteristik gør den velegnet til trefasede kredse med moderat indkoblingsstrøm, som motorer, varmeanlæg eller andet udstyr, der trækker en kortvarig startstrøm.
Fordele ved kombiafbryderen
- Dobbelt beskyttelse i én enhed: Automatsikring og fejlstrømsafbryder samlet, så du beskytter mod både overbelastning, kortslutning og farlige fejlstrømme uden at bruge to separate komponenter
- Type A HPFI: Fanger både ren vekselstrøm og pulserende jævnstrømsfejl, som er relevant i moderne installationer med elektronik
- Kompakt på 4 moduler: Fylder kun 4M på DIN-skinnen, hvilket holder tavlen overskuelig selv med flere afgange
- Stødstrømssikker til 250 A: Tåler kortvarige strømstød uden at udløse unødigt ved almindelig brug
- Nem montage og udskiftning: Terminaler med isoleret indføringstragt og tilslutning på begge sider for sløjfeskinne og leder gør ledningsmontagen enklere, og et trepositions monteringsbeslag gør det muligt at afmontere enheden alene, uden at røre nabokomponenternes sløjfeskinne
Klar til krævende omgivelser
Kombiafbryderen tåler et temperaturområde ned til -25 °C, hvilket gør den til et brugbart valg, hvor tavlen sidder udsat for kulde, fx i udhuse, garager eller udendørs tavleskabe. Den er produceret i Europa og fungerer i praksis som en direkte erstatning, når du skal opgradere en eksisterende gruppe med både automatsikring og fejlstrømsbeskyttelse i samme komponent.
Ofte stillede spørgsmål om Kombiafbryder 16A 3P+N C 30mA 4M 6KA (HPFI type A)
Hvad er en kombiafbryder, og hvad gør den bedre end separate komponenter?
En kombiafbryder samler automatsikring og fejlstrømsafbryder (HPFI) i én enhed på kun 4 moduler bredde. Det betyder, at du får beskyttelse mod både overbelastning, kortslutning og farlige fejlstrømme uden at skulle bruge separate komponenter og ekstra plads i tavlen. Denne model fra Eaton er af type A, hvilket vil sige, at HPFI-delen reagerer på både ren vekselstrøm og pulserende jævnstrøm. Med 16 A, C-karakteristik og 30 mA fejlstrøm dækker den de fleste almindelige boliggrupper, og den er stødstrømssikker til 250 A ved normal brug.
Kan afbryderen bruges udendørs, og hvor koldt tåler den?
Ja, den er godkendt til udendørs installation ned til minus 25 °C omgivelsestemperatur, så den kan monteres i tavler placeret i uopvarmede rum, udhuse eller andre steder med lave temperaturer. Med en brydeevne på 6 kA er den fortrinsvis tiltænkt boliginstallationer og tavler, hvor kravet til brydeevne ligger under 6 kA.
Hvordan foregår monteringen i el-tavlen?
Afbryderen har en kompakt byggehøjde på kun 80 mm, hvilket gør ledningsføringen enklere i en tæt pakket tavle. Terminalerne har en isoleret indføringstragt, der hjælper med at undgå fejlmontering af ledere, og der er tilslutning på begge sider, så både sløjfeskinne og leder kan sidde under samme terminalskrue. Et trepositions monteringsbeslag gør det let at sætte enheden på og af DIN-skinnen, og den kan udskiftes enkeltvis i gruppetavlen uden at nabokomponenter eller deres sløjfeskinne skal afmonteres først.
Hvad er forskellen på udløsekarakteristik B, C og D, og hvorfor er denne model C?
Automatsikringsdelen i denne serie fås med B-, C- eller D-karakteristik. Forskellen ligger i, hvor meget indkoblingsstrøm sikringen tåler, før den udløser ved kortslutning. C-karakteristikken, som denne model har, er den mest almindelige i danske installationer og passer til grupper med almindeligt elektrisk udstyr som belysning, stikkontakter og mindre motorer. Skal du bruge en anden karakteristik til en specifik installation, bør valget af B, C eller D altid vurderes af en autoriseret elinstallatør ud fra den konkrete belastning.
Hvad er forskellen på 30 mA og de øvrige fejlstrømsvarianter i serien?
Serien findes med mærkefejlstrøm på 10 mA, 30 mA, 100 mA og 300 mA. Denne model har 30 mA, som er den udløsestrøm, der typisk kræves til personbeskyttelse i boliginstallationer. 10 mA giver en mere følsom beskyttelse og bruges ofte i særlige risikoområder, mens 100 mA og 300 mA typisk anvendes til brandbeskyttelse eller til at opnå selektivitet mellem flere HPFI-relæer i en større installation. Det rigtige valg afhænger af installationens opbygning og bør fastlægges af en autoriseret elinstallatør.
Skal jeg vælge 16 A, eller er der brug for en anden mærkestrøm?
Automatsikringsdelen i denne serie fås fra 6 A til 16 A. Denne udgave har 16 A og er dermed beregnet til grupper med lidt højere belastning end de mindste varianter. Den korrekte mærkestrøm afhænger af, hvilke kabeldimensioner og hvilket udstyr gruppen skal forsyne, og det er en vurdering, som bør foretages af en autoriseret elinstallatør i forbindelse med tavleprojektet.
