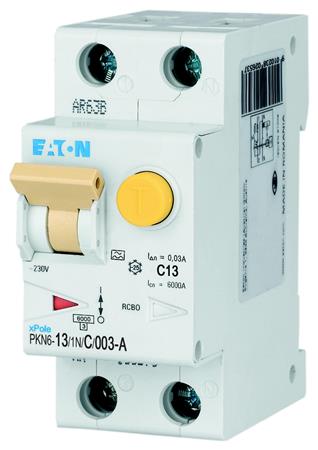

KOMBIAFBR. 13A 30MA C 1P+N 2M

En kombiafbryder samler en automatsikring og en HPFI-afbryder i én enhed. Automatsikringen beskytter kredsløbet mod overbelastning og kortslutning, mens HPFI-delen på 30 mA (type A) reagerer på fejlstrøm og dermed beskytter personer mod elektrisk stød. Da fejlstrømsdelen fungerer uafhængigt af netspændingen, holder beskyttelsen selv hvis der opstår problemer med selve forsyningen. Det gør denne type afbryder til et praktisk valg, hvor du ønsker begge beskyttelsesfunktioner samlet ét sted i tavlen.

Afbryderen er en 1-polet +N model (1P+N), der fylder 2 modulpladser (2M) i tavlen. Det gør den kompakt at indbygge, selvom den rummer to funktioner i én enhed, og den optager mindre plads end hvis automatsikring og fejlstrømsbeskyttelse skulle monteres som to separate komponenter.

Ja, afbryderen er egnet til brug i det fri og kan fungere ved temperaturer helt ned til -25 °C. Det gør den velegnet til udendørs fordelingstavler og til midlertidige el-installationer på byggepladser eller lignende, hvor tavlen ikke står i opvarmede omgivelser.

Kobberkabler kan tilsluttes direkte i klemmerne uden yderligere tilbehør. Skal du tilslutte aluminiumskabler, kræver det en plint, da aluminium og kobber ikke bør forbindes direkte i samme klemme. Det røde og grønne kontaktstillingsdisplay på fronten viser desuden med det samme, om afbryderen er tændt eller slået fra, så du hurtigt kan aflæse driftsstatus uden at åbne tavlen.

Ja, den tri-stabile glidefanger gør det muligt at frigøre og fjerne enheden fra den eksisterende kabinetsamling, uden at du skal demontere hele skinnen eller de øvrige komponenter ved siden af. Det gør service og udskiftning i tavlen mere overskuelig.

Forskellen ligger primært i pladsforbrug og opbygning. En kombiafbryder som denne samler overstrøms- og fejlstrømsbeskyttelse i én fysisk enhed, der kun fylder 2 modulpladser, mens en løsning med separat automatsikring og HPFI-relæ typisk kræver mere plads i tavlen. Hvilken løsning der er den rigtige for din konkrete installation, herunder krav til antal kredsløb og opbygning af tavlen, bør altid vurderes af en autoriseret elinstallatør.

Udløsekarakteristikken beskriver, hvor følsom automatsikringen er over for korte, kraftige strømstød, som kan opstå ved opstart af motorer eller andet udstyr med højere startstrøm. C-karakteristikken tåler moderate startstrømme, før den udløser, og adskiller sig fra eksempelvis B-karakteristikken, der reagerer hurtigere og typisk bruges til belysning og stikkontakter uden større startstrøm. Den rette karakteristik til dit kredsløb afhænger af, hvilket udstyr der tilsluttes, og bør fastlægges af en autoriseret elinstallatør.
