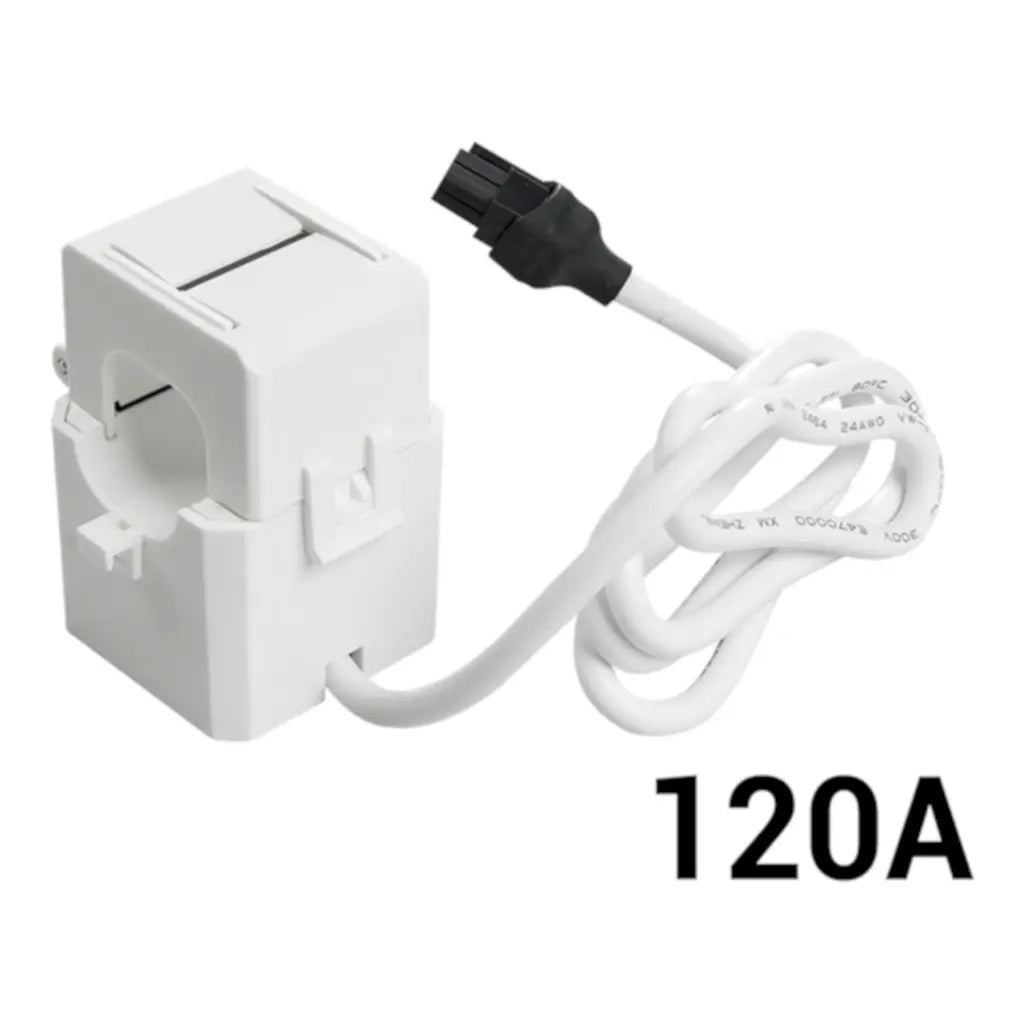

SHELLY 120A STRØMTRANSFORMER TIL PRO 3EM

Strømtransformeren monteres omkring en strømførende leder i eltavlen og gør det muligt for Shelly Pro 3EM at måle effekt, spænding, strøm og power factor i din installation. Den er tænkt til 3-faset energimåling, men den samme type transformer bruges også sammen med Shelly EM til 1-faset måling. I praksis er det den, der leverer selve strømdata, mens Pro 3EM omsætter tallene til overblik i din app eller dit energistyringssystem. Det gør den relevant, hvis du vil holde øje med forbruget fra fx varmepumpe, solcelleanlæg eller elbilslader og se, hvor meget strøm de enkelte kredse trækker over døgnet.

Transformeren er lavet som et såkaldt split-core design, hvilket betyder, at kernen kan åbnes og klikkes omkring lederen uden at skille den strømførende ledning ad. Det gør monteringen i eltavlen enklere, fordi kablet ikke skal afmonteres eller skæres over for at få transformeren på plads. Selve tilslutningen sker efterfølgende med det medfølgende stik ind til Shelly Pro 3EM. Arbejde i eltavlen og omkring strømførende ledere bør dog altid udføres af en autoriseret elinstallatør, som kan vurdere den konkrete installation og sikre korrekt og sikker montage.

Transformeren har en åbning på 15-17 mm, hvilket dækker de fleste ledere, man støder på i eltavler til bolig og mindre erhverv. Den er klassificeret IP20 og dermed beregnet til brug inde i lukkede eltavler, hvor den er beskyttet mod støv, og er desuden bygget til 50-60 Hz installationer med en isolationsspænding på cirka 3000 VAC i 60 sekunder, hvilket understøtter stabil drift under de forhold, man typisk møder i et tavlerum. Om lederen i din konkrete installation passer inden for åbningens mål, bør en autoriseret elinstallatør vurdere ved montagen.

Shelly strømtransformeren til Pro 3EM findes i tre størrelser, 50A, 120A og 400A, som alle fungerer efter samme princip med split-core montering omkring lederen. Forskellen ligger i, hvor høj strøm de kan måle korrekt. 120A modellen, som er den, du kigger på her, er dimensioneret til op til 120 ampere og passer derfor godt til installationer med et større, men ikke ekstremt højt forbrug, for eksempel boliger med varmepumpe, elbillader og solceller samlet. Har du en installation med endnu højere belastning, er 400A varianten mere velegnet, mens 50A udgaven passer til mindre kredse med lavere strømtræk. Det korrekte valg af strømtransformer i forhold til den faktiske belastning i tavlen bør altid vurderes af en autoriseret elinstallatør.

Ja, samme type strømtransformer kan bruges både sammen med Shelly EM til 1-faset energimåling og sammen med Shelly Pro 3EM til 3-faset energimåling. Forskellen ligger altså ikke i selve transformeren, men i hvilken Shelly-enhed du tilslutter den til, og dermed om du måler på én fase eller på alle tre faser samtidig. Har du en 3-faset installation, giver det mest mening at bruge den sammen med Pro 3EM, da du så får et samlet billede af forbruget på tværs af faserne.

Kombinationen af strømtransformeren og Shelly Pro 3EM giver dig måling af effekt, spænding, strøm og power factor i din installation. Det betyder, at du ikke kun ser, hvor mange ampere der trækkes, men også får et billede af den samlede effektivitet i kredsen, hvilket er nyttigt, når du vil vurdere forbruget fra større apparater som varmepumper eller ladestandere over tid. Data herfra kan bruges til at følge forbruget døgnet rundt og danne grundlag for smart styring eller automatisering i dit elskab.
