Shelly RC snubber

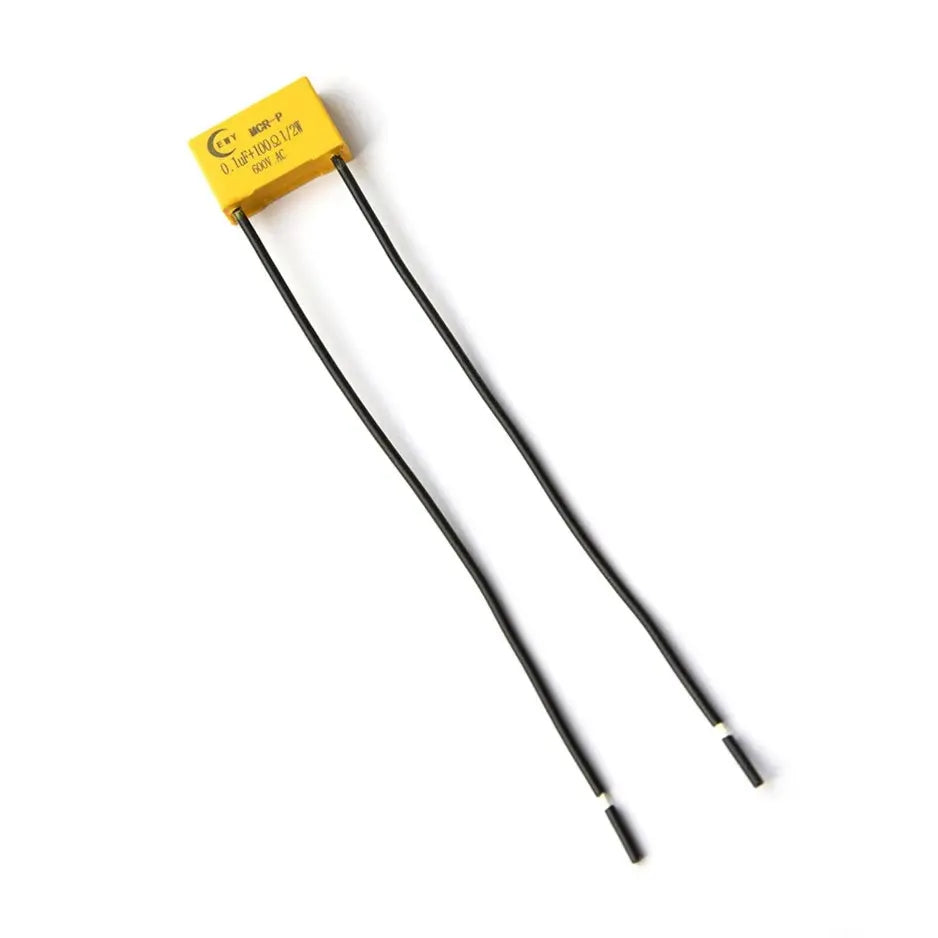

Snubberen består af en modstand på 100 Ω og en kondensator på 0,1 µF, som sammen opsamler den overskydende energi, der opstår, når strømmen til en induktiv belastning som en motor eller ventilator afbrydes. Uden den ryger denne energi ud som en kortvarig spændingsspids, der belaster elektronikken i dit relæ. Med snubberen monteret bliver spidsen dæmpet, så dit Shelly-relæ og den øvrige installation slipper for den unødvendige slitage.

Har du oplevet, at dit relæ genstarter uden grund, eller at der kommer mærkelig støj i din smarthome-installation, kan det ofte spores til spændingsspidser fra induktive belastninger, altså udstyr med spoler eller motorer, som ventilatorer, pumper og lignende. I den slags situationer er snubberen relevant, fordi den fjerner den elektriske støj ved kilden i stedet for at lade den forplante sig videre i kredsløbet.

Snubberen er lavet i en kompakt størrelse, så den nemt kan monteres direkte på belastningskredsløbet, uanset om det er i en eltavle eller bag en dåse. Den er tiltænkt både installatører og erfarne gør-det-selv-folk, men da montagen sker i selve kredsløbet, bør arbejdet udføres af en, der kan vurdere den korrekte tilslutning i din konkrete installation.

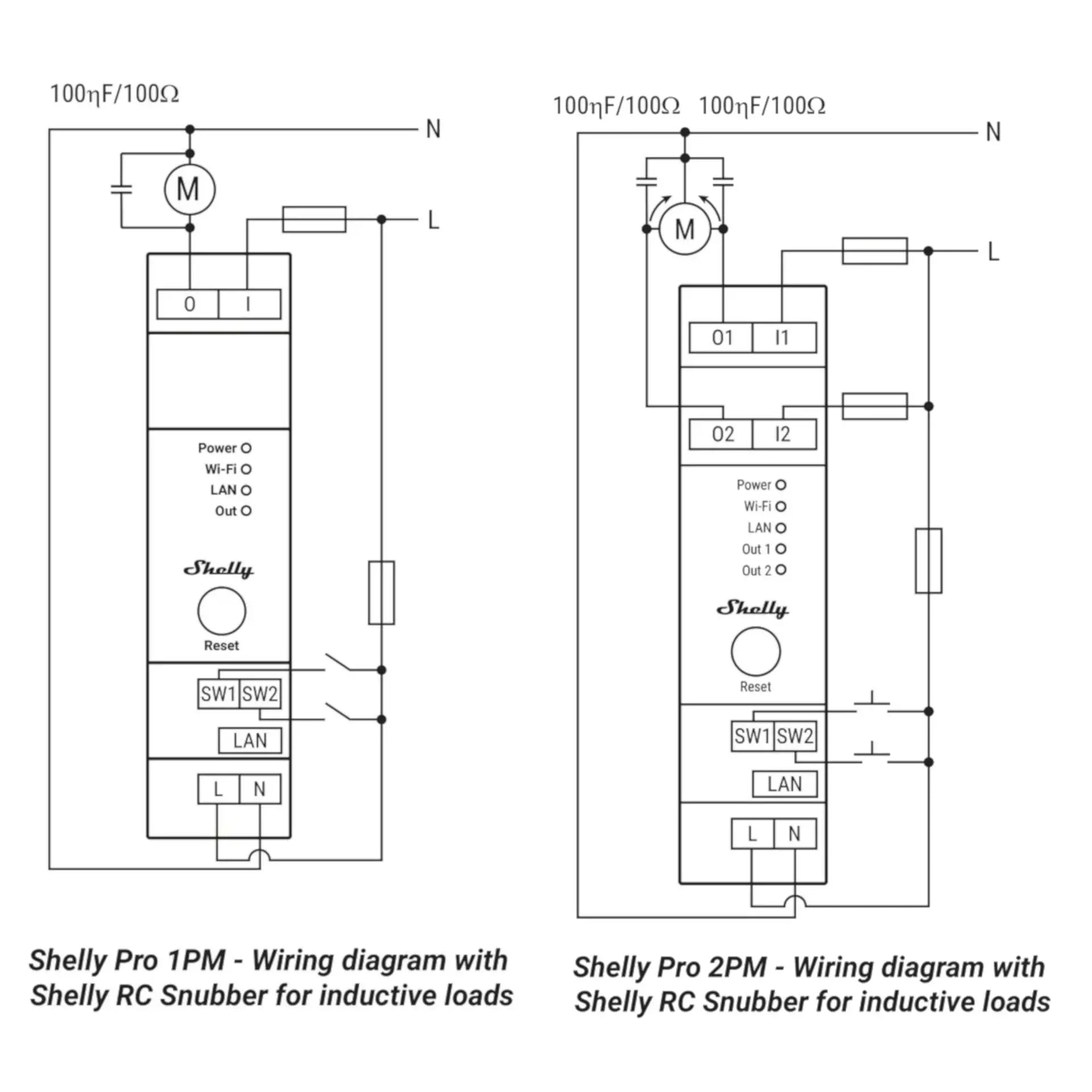

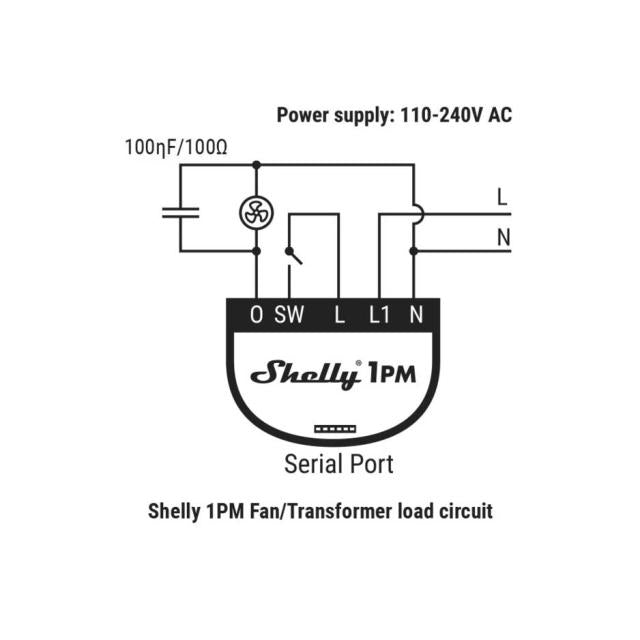

Snubberen er særligt tiltænkt PM-varianterne af Shelly-relæer, altså de udgaver, der måler effekt, fordi det ofte er her, du styrer motorer og andet krævende udstyr, som netop skaber de spændingsspidser, snubberen skal dæmpe. Bruger du et Shelly-relæ til en tilsvarende induktiv belastning, kan snubberen også give mening der, men det centrale er belastningstypen, ikke kun hvilket relæ du har.

Uden snubber vil et relæ, der styrer motorer eller ventilatorer, over tid blive udsat for gentagne spændingsspidser hver gang belastningen slukkes. Det kan vise sig som utilsigtede genstarter, elektronisk støj i systemet eller en elektronik, der slides hurtigere end forventet. Med snubberen monteret optager modstanden og kondensatoren denne energi, hvilket giver en mere stabil drift og forlænger levetiden på relæet, især i installationer hvor der ofte tændes og slukkes for induktivt udstyr.

Snubberen er dimensioneret til Shelly-systemer op til 600 V, så den dækker den spænding, du typisk møder i boliginstallationer og lignende opsætninger med Shelly-relæer. Skal den bruges i en mere speciel eller højere spændt installation, bør en autoriseret elinstallatør altid vurdere, om komponenten passer til den konkrete opgave.
