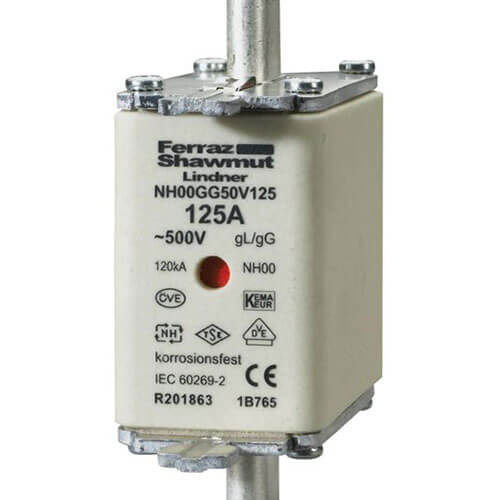

Sikring NH00 125A GL/GG 500V

Denne sikring fra Mersen er et sikringsled i størrelsen NH00 efter IEC 60269-standarden og bruges til at beskytte lavspændingsanlæg mod overstrøm og kortslutning. Med en mærkestrøm på 125 A og en mærkespænding på 500 V AC (250 V DC) er den bygget til tavler og installationer, hvor der stilles krav til pålidelig afbrydelse ved fejl. Den monteres typisk i en NH-sikringsholder eller -lastafbryder, hvor størrelsen NH00 passer til holderens udformning.

Sikringen er udstyret med en kombinationsindikator, som giver et hurtigt visuelt overblik over, om sikringen er intakt eller har afbrudt. Det gør fejlfinding i tavlen nemmere, fordi du kan se status på sikringen uden at skulle måle dig frem eller demontere den først.

Mærkefrakoblingsevnen fortæller, hvor stor en kortslutningsstrøm sikringen kan afbryde sikkert. Med 120 kA er denne NH00-sikring dimensioneret til at klare selv kraftige kortslutninger uden at svigte, hvilket er afgørende i anlæg med høj tilgængelig kortslutningsstrøm. Den præcise dimensionering af et sikringsanlæg bør altid vurderes af en autoriseret elinstallatør.

Nej, effekttabet ved nominel strøm ligger på 10 W, hvilket er et lavt tal for en sikring i denne strømklasse. Det betyder mindre varmeudvikling i tavlen ved normal drift og bidrager til en mere energieffektiv installation, uden at det går ud over beskyttelsen.

Sikringen er godkendt til to forskellige spændingstyper afhængigt af installationen: 500 V ved vekselstrøm (AC) og 250 V ved jævnstrøm (DC). Det skyldes, at en lysbue ved afbrydelse opfører sig forskelligt i AC- og DC-kredse, hvilket giver forskellige grænseværdier for, hvor høj spænding sikringen kan afbryde sikkert. Hvilken værdi der er relevant for dit anlæg, afhænger af om du arbejder med et AC- eller DC-system, og det bør altid afklares af en autoriseret elinstallatør i forhold til den konkrete installation.

Sikringen kan bruges i begge typer anlæg, men med forskellige spændingsgrænser: op til 500 V ved AC og op til 250 V ved DC. Det er derfor ikke et spørgsmål om at vælge en anden variant af selve sikringen, men om at sikre, at den valgte spænding passer til dit konkrete anlæg. Da dette har direkte betydning for sikkerheden ved en eventuel afbrydelse, anbefales det, at valget og dimensioneringen foretages af en autoriseret elinstallatør.
