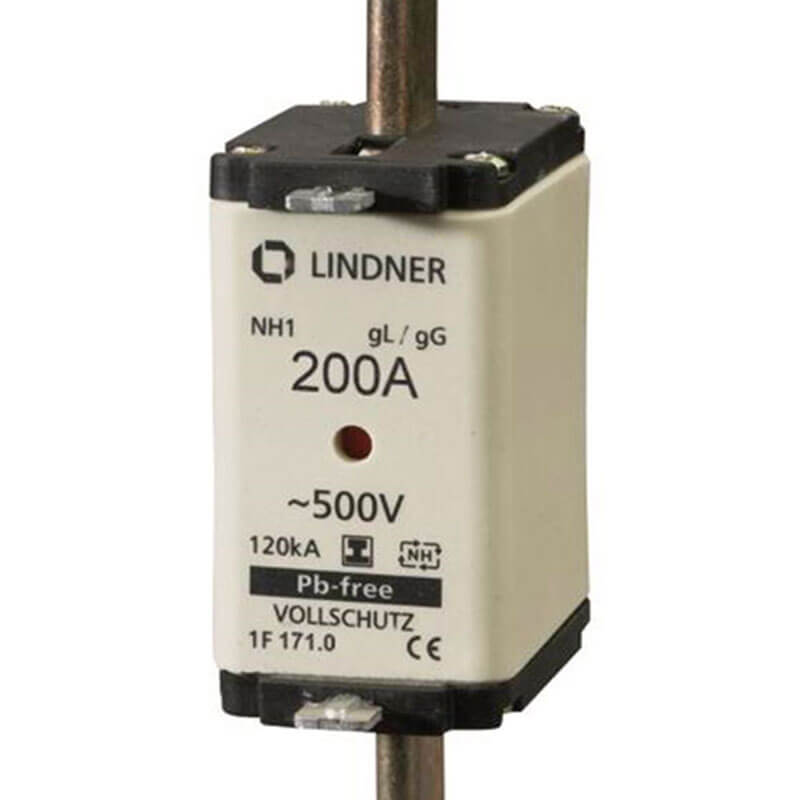

Sikring NH1 200A GL/GG 500V

NH1-sikringen er et sikringsled til lavspændingsinstallationer, hvor der er brug for pålidelig beskyttelse mod overstrøm og kortslutning. Med en mærkestrøm på 200 A og en mærkefrakoblingsevne på 120 kA kan den klare selv kraftige kortslutningsstrømme, hvilket gør den velegnet til anvendelser med høje krav til frakoblingsevne, for eksempel i tavler og hovedforsyninger. Den præcise dimensionering til en given installation bør altid vurderes af en autoriseret elinstallatør, da det afhænger af hele anlæggets opbygning.

Sikringen er udstyret med en kombinationsindikator, som gør det muligt hurtigt at se, om sikringen stadig er intakt eller er sprunget. Det sparer tid ved fejlsøgning, fordi man ikke behøver at måle sig igennem hele tavlen for at finde den udløste sikring. I stedet kan man se det direkte på sikringen selv, hvilket er en stor hjælp i forbindelse med drift og vedligehold af større installationer.

Ved nominel strøm har sikringen et effekttab på 18 W. Det tal er relevant, når man skal beregne den samlede varmeudvikling i en tavle eller et sikringsapparat, især hvis der sidder flere sikringer og komponenter tæt sammen. En autoriseret installatør tager typisk højde for dette, når tavlens køling og dimensionering fastlægges.

GL/GG angiver, at sikringen er en fuldområdessikring, der er konstrueret til at reagere korrekt ved både mindre overbelastninger og ved store kortslutningsstrømme. Det gør den til en alsidig løsning i installationer, hvor der er brug for generel beskyttelse af kabler og forsyningslinjer, snarere end en specialsikring til én bestemt type belastning.

NH1 er en standardiseret sikringsstørrelse i henhold til IEC 60269. Standardiseringen betyder, at sikringens fysiske dimensioner og monteringsmål følger en fast norm, så den passer i sikringsholdere og -afbrydere, der er beregnet til netop NH1-formatet. Det gør det nemmere for elektrikere at planlægge og bestille det rette udstyr til en given tavle.

Sikringen har en mærkespænding på 500 V ved AC (vekselspænding) og 250 V ved DC (jævnspænding). Forskellen skyldes, at en lysbue ved afbrydelse af jævnstrøm er sværere at slukke end ved vekselstrøm, fordi strømmen ikke naturligt skifter polaritet og går gennem nul flere gange i sekundet. Derfor er den tilladte spænding lavere ved DC-anvendelser. Hvilken af de to spændingstyper der er relevant, afhænger af installationens opbygning, og det bør altid afklares af en autoriseret elinstallatør.
