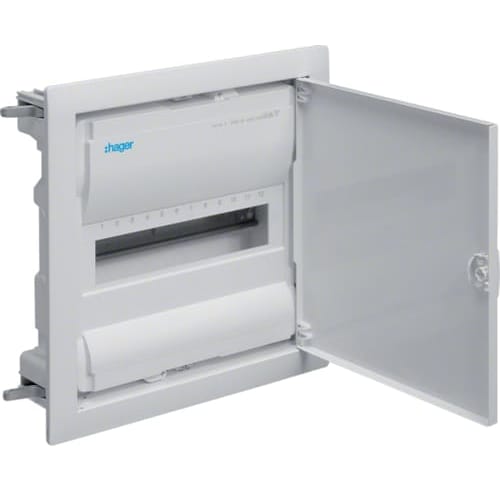

Gruppetavlen VH12DKN fra Hager er en fordelingstavle til indbygning med 12 moduler i én række og et planforsænket greb i pladestållågen, så den sidder pænt og diskret i væggen. Tavlen er dimensioneret til komponenter ... Se mere
Produktbeskrivelse
Produktbeskrivelse
Gruppetavlen VH12DKN fra Hager er en fordelingstavle til indbygning med 12 moduler i én række og et planforsænket greb i pladestållågen, så den sidder pænt og diskret i væggen. Tavlen er dimensioneret til komponenter op til 63 A og har en komponentindbygningsdybde på maksimalt 70 mm, hvilket gør den til et solidt valg til gruppetavler i almindelige boliginstallationer.
I praksis bruges tavlen, når du skal samle sikringer og relæer et centralt sted i en bolig eller mindre erhvervsinstallation, og den er beskrevet som egnet til beboelsesejendomme efter EN 60 439-3. Den drejelige blændramme med 15 mm pudsudligning og det indbyggede vaterpas gør det nemmere at ramme lige og få et flugtende resultat, selv når væggen ikke er helt plan.
Fordele ved gruppetavlen
- Kapacitet: 1 række med 12 moduler til komponenter op til 63 A, så der er plads til en almindelig gruppesamling
- Fingersikker tilslutning: Quick-Connect-klemmer med snapteknik og PE-klemmer som standard gør monteringen hurtigere og sikrer, at klemmerne kan plomberes efter afslutning
- Nem opretning: Drejelig blændramme med 15 mm pudsudligning og integreret vaterpas hjælper med at få tavlen lige, selv ved en ujævn væg
- Fleksibel dør: Lågehængslet kan håndbetjenes og skiftes mellem højre og venstre side uden at blændrammen skal afmonteres
- Ryddelig kabelføring: Ledningsføringskanal i siden holder på ledningerne og komponentafdækning med 90° åbning giver bedre adgang ved arbejde i tavlen
- Elektrisk sikkerhed: Isolationsklasse II (beskyttelsesisoleret), kapslingsklasse IP30 og mærkespænding AC 400 V/50 Hz ved en mærkeisolationsspænding på Ui 400 V
Klar til indbygning med plads til senere ombygning
Tavlen leveres i ren hvid (RAL 9010) og følger normerne DIN VDE 0603 del 1 og DIN 43871, med godkendelser fra VDE, SEV og ÖVE. Hulmålet er 321 x 314,5 x 87 mm (H x B x D), mens det ydre rammemål er 356,5 x 348 mm, og som standardtavle kan den ved brug af en hæveramme (tilbehør) omdannes til en flad udførelse med 72 mm vægindbygningsdybde. Det gør VH12DKN velegnet, både når der skal etableres en ny gruppetavle, og når en eksisterende installation skal opgraderes eller bygges videre på.
Ofte stillede spørgsmål om Gruppetavle 1x12 modul, planforsænket, VH12DKN
Hvor mange komponenter er der plads til i denne gruppetavle?
Tavlen er bygget som 1 række med 12 moduler, så den passer til projekter hvor du skal fordele strømmen ud på en overskuelig gruppe af sikringer, HPFI-relæer og andre DIN-skinne-komponenter. Komponentindbygningsdybden er maksimalt 70 mm, og komponenterne må belastes med op til 63 A. Det gør tavlen velegnet som gruppetavle i mindre installationer, hvor du ikke har brug for flere rækker.
Hvordan monteres tavlen, og hvilke mål skal jeg regne med?
Gruppetavlen er beregnet til indbygning, altså den fræses ind i væggen frem for at sidde udenpå. Hulmålet du skal bruge til udsparingen er 321 x 314,5 x 87 mm (H x B x D), mens den ydre rammemål er 356,5 x 348 mm. Den drejelige blændramme har 15 mm pudsudligning, hvilket giver dig lidt spillerum, hvis pudslaget ikke sidder helt i vater. Der er desuden et integreret vaterpas i tavlen, så du kan sætte den lige uden ekstra værktøj, og en ledningsføringskanal i siden holder styr på kablerne.
Hvad betyder kapslingsklasse IP30 og isolationsklasse II i praksis?
IP30 betyder, at tavlen er beskyttet mod faste fremmedlegemer ned til 2,5 mm, men ikke mod vandsprøjt, så den hører hjemme i tørre rum som teknikrum, bryggers eller entré. Isolationsklasse II (beskyttelsesisoleret) betyder, at tavlen ikke kræver jordforbindelse på kabinettet for at være sikker at røre ved. Mærkespændingen er AC 400 V / 50 Hz med en mærkeisolationsspænding på Ui = 400 V, og tavlen lever op til DIN VDE 0603 del 1 og DIN 43871 samt er egnet til brug i beboelsesejendomme efter EN 60439-3. Selve installationen og valg af komponenter i tavlen bør altid vurderes af en autoriseret elinstallatør.
Skal jeg vælge standardudførelsen eller den flade udførelse med hæveramme?
Standardtavlen har en indbygningsdybde på 70 mm, hvilket passer til de fleste vægkonstruktioner. Har du derimod en tykkere væg og skal bruge 72 mm vægindbygningsdybde, kan tavlen omdannes med en hæveramme, som fås som tilbehør. Vælg standardudførelsen, hvis din væg matcher de 70 mm, og hæverammen, hvis du har brug for lidt ekstra plads bag lågen.
Kan lågen hængsles i både højre og venstre side?
Ja, lågehængslet kan betjenes manuelt, og du kan skifte hængsling til enten højre eller venstre side uden at skulle afmontere blændrammen. Det gør tavlen fleksibel, hvis pladsen omkring den ikke tillader, at lågen åbner den vej, du oprindeligt havde tænkt dig, eller hvis den skal placeres tæt på en dørkarm eller et hjørne.
Hvad er forskellen på tavlens kapslingsklasse og lågens?
Tavlen som helhed er klassificeret til IP30, mens selve lågen har en tættere klasse på IP40. Det betyder, at lågen giver en ekstra smule beskyttelse mod indtrængning af fremmedlegemer, når den er lukket, sammenlignet med tavlekabinettet alene. Uanset hvad skal tavlen fortsat placeres i tørre omgivelser, da ingen af klasserne dækker vandsprøjt.
