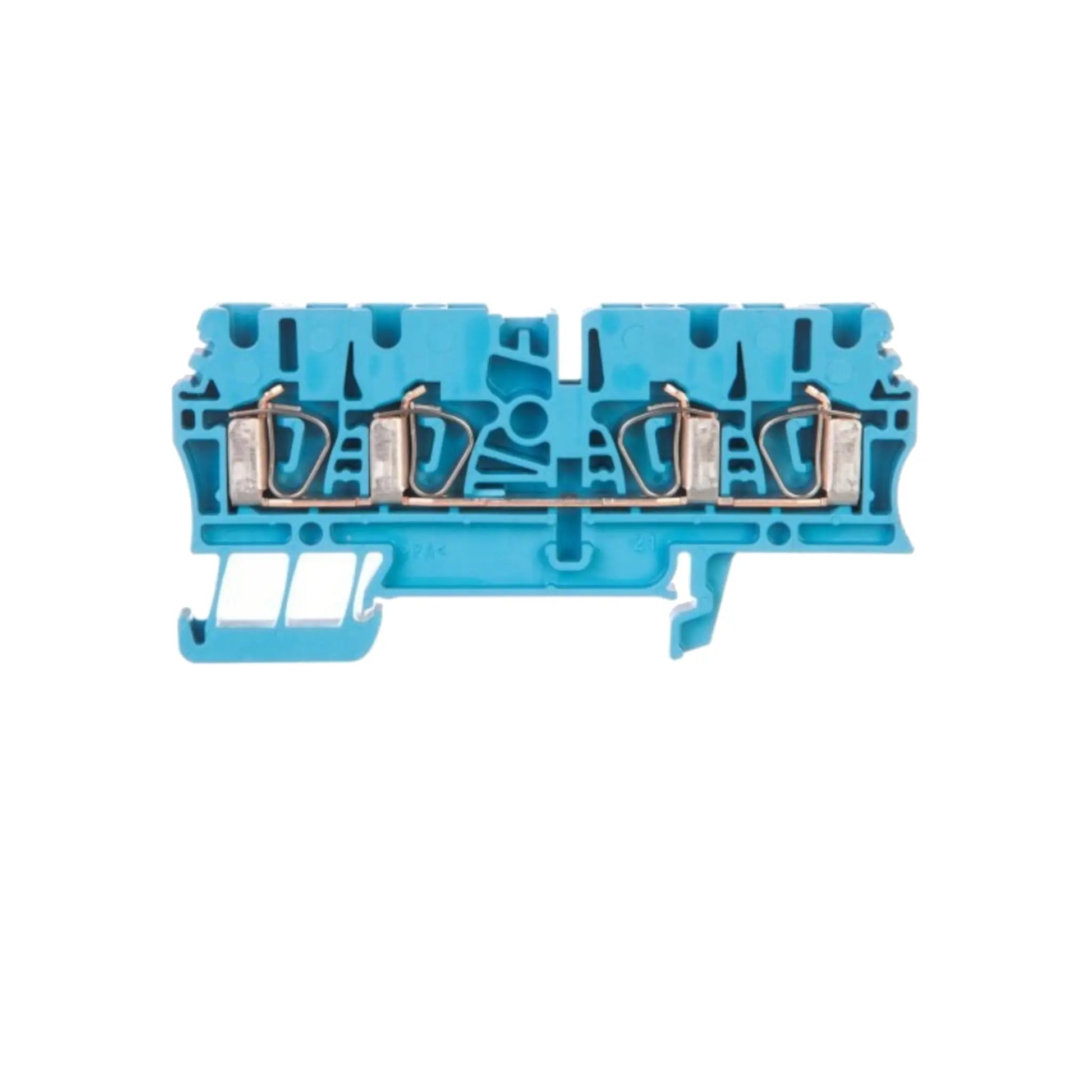

GENNNEMGANGSKLEM. ZDU2,5/4AN BL
GENNNEMGANGSKLEM. ZDU2,5/4AN BL
Gennemgangsklemme ZDU 2,5/4AN i blå til DIN-skinne 35 mm, beregnet til ledertværsnit på 2,5 mm² og med plads til 4 klemmepositioner på ét niveau. Den bruges til at forbinde eller forlænge ledere i tavler og fordelinge... Se mere
8 stk på lager - Forventet levering om 1 hverdag
Produktbeskrivelse
Produktbeskrivelse
Gennemgangsklemme ZDU 2,5/4AN i blå til DIN-skinne 35 mm, beregnet til ledertværsnit på 2,5 mm² og med plads til 4 klemmepositioner på ét niveau. Den bruges til at forbinde eller forlænge ledere i tavler og fordelinger, hvor du har brug for en sikker og oversigtlig samling på skinnen.
Klemmen er tænkt til installationer, hvor flere kredse eller ledere skal samles overskueligt side om side, og den blå farve gør det let at skelne den fra andre faser eller funktioner i tavlen. Med fjederklemme som tilslutning på begge sider får du en solid forbindelse, der holder over tid, uden at du skal stramme skruer efter.
Fordele ved gennemgangsklemmen
- Mærkestrøm 24 A og mærkespænding 800 V: giver god margen til almindelige installationskredse i tavler og fordelinger
- 4 klemmepositioner på ét niveau: samler flere lederforbindelser i samme kompakte enhed på skinnen
- Fjederklemme i begge ender: skaber en stabil forbindelse til ledere op til 2,5 mm²
- Driftstemperatur fra -50 til 120 °C: gør klemmen robust i både kolde og varme omgivelser
- Isolering i termoplast, UL94 V0: flammehæmmende materiale, der øger sikkerheden i tavlen
- Eksplosionstestet Ex e-version: relevant hvor der stilles særlige krav til klemmematerialet
Til overskuelig opbygning på DIN-skinnen
Klemmen monteres direkte på 35 mm DIN-skinne og fungerer som et fast holdepunkt, når ledere skal samles eller fordeles i en tavle. Med mål på 5,1 mm i bredden kan flere klemmer sættes tæt sammen på rækken, så du kan bygge en klemmerække, der passer nøjagtigt til antallet af kredse i din installation. Der kræves en afslutningsplade for at holde rækken samlet.
Ofte stillede spørgsmål om GENNNEMGANGSKLEM. ZDU2,5/4AN BL
Hvad bruges en gennemgangsklemme som denne til?
Gennemgangsklemmen ZDU 2,5/4AN BL er en rækkeklemme til montering på TS 35 DIN-skinne, og den bruges til at forbinde ledere i el-tavler på en overskuelig og sikker måde. Klemmen har fjedertilslutning i begge sider, så du kan føre en leder ind, klemme den fast og forbinde den videre uden at skulle spænde skruer. Den blå farve gør det let at genkende klemmen i en tavle, hvor der ofte bruges farvekodning til at holde styr på forskellige kredsløb eller funktioner.
Hvilke ledertværsnit kan klemmen tage imod?
Klemmen er beregnet til entrådet og fintrådet leder uden endehylse i tværsnit fra 0,5 til 4 mm². Bruger du fintrådet leder med endehylse (tylle), er det maksimale tværsnit 2,5 mm². Det er værd at kende forskellen, når du skal vælge leder til opgaven, da endehylsen kan reducere det tværsnit, klemmen kan håndtere korrekt.
Hvordan monterer jeg klemmen, og skal jeg bruge værktøj?
Klemmen klikkes fast på en TS 35 DIN-skinne, som er standarden i de fleste el-tavler. Selve ledertilslutningen sker via fjederklemmer, så du slipper for at spænde skruer. Det gør montagen hurtigere og giver en stabil forbindelse, der ikke løsner sig ved vibrationer, hvilket er en fordel i tavler, der udsættes for bevægelse eller temperaturudsving.
Skal der bruges ekstra tilbehør sammen med klemmen?
Ja, ifølge specifikationerne kræves en afslutningsplade til klemmerækken. Det er almindelig praksis for denne type gennemgangsklemmer, da afslutningspladen sikrer, at rækken af klemmer sidder fast på DIN-skinnen og beskytter den yderste klemme mekanisk.
Hvad er forskellen på at bruge leder med og uden endehylse i denne klemme?
Uden endehylse kan klemmen håndtere entrådet og fintrådet leder op til 4 mm², mens fintrådet leder med endehylse er begrænset til 2,5 mm². Forskellen skyldes, at endehylsen tilføjer lidt tykkelse omkring lederen, hvilket reducerer det effektive tværsnit, klemmen kan optage. Vælger du en leder tæt på den øvre grænse, bør du derfor tage stilling til, om der skal monteres endehylse, inden du sætter lederen i klemmen.
Betyder mærkestrømmen og mærkespændingen noget for, hvor klemmen kan bruges?
Klemmen er angivet til en mærkestrøm på 24 A og en mærkespænding på 800 V, hvilket fortæller noget om, hvilke belastninger klemmen fysisk er konstrueret til at kunne håndtere. Det konkrete valg af klemme til en given installation, herunder om den passer til det aktuelle kredsløb og den valgte leder, bør altid vurderes af en autoriseret elinstallatør, da det er en del af det samlede tavlemateriel, der har betydning for sikkerheden i installationen.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
