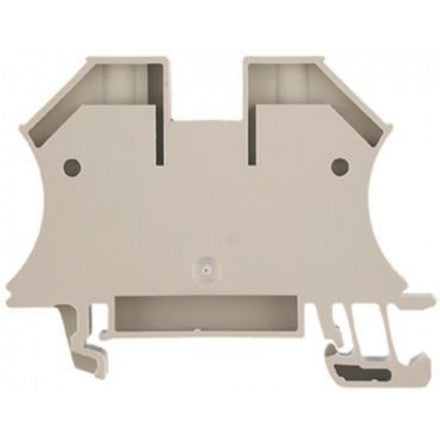

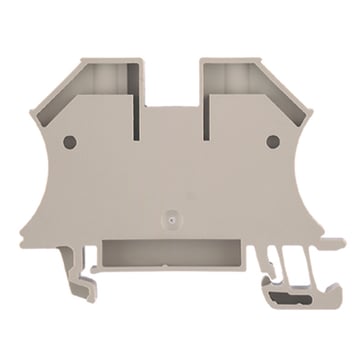

Gennemgangsklemme WDU 16N

WDU 16N er en gennemgangsklemme, som du finder i tavler og styreskabe, hvor der skal skabes en sikker og holdbar forbindelse mellem to ledere. Klemmen fungerer som et samlingspunkt på en klemrække, hvor ledningerne skrues fast hver for sig, så strømmen kan ledes videre gennem klemmen. Det gør den velegnet til alt fra fordeling af styrestrøm til opbygning af rækkeklemmesystemer i el-tavler, hvor man har brug for et solidt og oversigtligt tilslutningspunkt.

Klemmen er dimensioneret til ledere op til 16 mm², hvilket også afspejles i typebetegnelsen "16N". Tilslutningen sker via skrue i begge sider, så du får en fast mekanisk forbindelse, der holder ledningen sikkert fast over tid. Skal du bruge klemmen til flere ledningsstørrelser i samme tavle, er det en god idé at have styr på, hvilke tværsnit hver enkelt klemme er beregnet til, inden du monterer.

WDU 16N er lavet til montering på en TS 35 DIN-skinne, som er standarden i de fleste el-tavler og styreskabe. Med en bredde på 12 mm og en højde på 47 mm er klemmen kompakt og fylder ikke mere, end at du nemt kan sætte flere klemmer op ad hinanden på en klemrække, selv i tavler hvor pladsen er trang. Selve monteringen på skinnen foregår ved simpel påklikning, hvorefter lederne skrues fast i klemmens to sider.

Klemmen er fremstillet af nylon 6.6, som tåler en kontinuerlig temperatur på 120 °C og kortvarigt op til 180 °C. Materialet er selvslukkende i henhold til UL 94V-0, og klemmen er både cadmium- og halogenfri, hvilket gør den til et robust valg i installationer, hvor der stilles krav til brandsikkerhed og materialesammensætning. Den beige farve går igen i hele WDU-serien og giver et ensartet udseende på klemrækken.

WDU 16N er beregnet til ledere op til 16 mm², og det er vigtigt, at klemmens dimensionering passer til det aktuelle lederstværsnit i installationen. Har du andre kabeldimensioner i tavlen, bør valget af den rette klemmestørrelse vurderes af en autoriseret elinstallatør eller elektriker, så du er sikker på, at forbindelsen lever op til kravene i den konkrete installation.

Nej, en gennemgangsklemme som WDU 16N udgør selve tilslutningspunktet, hvor lederne skrues fast, mens tilbehør som endeplader og skillevægge bruges til at afgrænse og organisere klemrækken. Skal du bygge en komplet klemrække op i en tavle, vil du typisk kombinere flere gennemgangsklemmer med det nødvendige tilbehør, så rækken både fungerer elektrisk og er overskuelig at arbejde med for den, der senere skal servicere tavlen.
