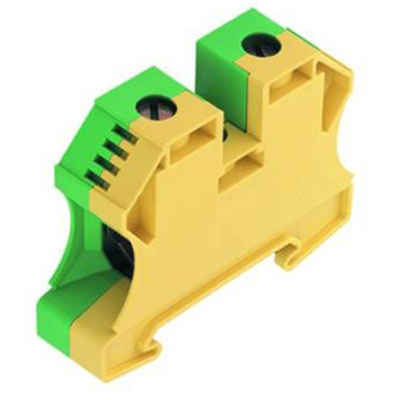

Jordklemme WPE 35N skrue/skrue

Jordklemme WPE 35N fra Weidmüller er en klemme til jordforbindelser i el-installationer, og den bruges typisk i forbindelse med jordspyd og installationskabler, når man skal etablere jordforbindelsen til en gruppetavle. Klemmen har skrueforbindelse i begge ender og er en del af Weidmüllers Compact-serie. Den gul/grønne farve gør det med det samme tydeligt, at der er tale om en jordklemme og ikke en almindelig fase- eller nul-klemme, hvilket er en stor hjælp både ved installation og ved senere eftersyn og vedligeholdelse af tavlen.

Klemmen er beregnet til tilslutning af ledere fra 2,5 til 35 mm², så den dækker både lidt tyndere ledninger og de kraftigere jordledere, du typisk finder ved hovedtavler og gruppetavler. Fordi skrueforbindelsen kan spænde over hele dette område, kan du bruge den samme klemmetype flere steder i tavlen fremfor at skifte mellem forskellige klemmestørrelser. Klemmen er angivet til 400 V og udført i EEx-udførelse, så den rå spec fremgår tydeligt af data, men det er altid installatøren, der vurderer, om klemmen passer til den konkrete installation.

Ja, jordforbindelser er en sikkerhedskritisk del af el-installationen, og selve monteringen af klemmen bør derfor overlades til eller vurderes af en autoriseret elinstallatør. Det gælder både valget af klemme til den konkrete opgave og selve tilslutningen, da en korrekt udført jordforbindelse er afgørende for, at fejlstrømsbeskyttelsen i installationen fungerer, som den skal.

Ja, klemmen kan monteres på en 35 mm DIN-skinne, som er den skinnebredde, der bruges i langt de fleste gruppetavler og fordelingstavler. Det gør det nemt at placere jordklemmen sammen med de øvrige rækkeklemmer og komponenter i tavlen, uden at du skal bruge særskilt beslag eller montageudstyr. Selve klemmehuset er udført i et robust plastmateriale (Wemid), som er beregnet til at holde til den daglige belastning og håndtering i en tavle.

Farven gul/grøn er en fast markering for jordforbindelser, og den adskiller sig bevidst fra de grå eller neutrale farver, du normalt ser på almindelige rækkeklemmer til fase og nul. Vælger du en jordklemme som WPE 35N til jordlederen og supplerer med almindelige rækkeklemmer til de øvrige ledere, får du en tavle, hvor det med det samme er let at se, hvilken klemme der hører til hvad. Det gør fejlfinding og senere ombygning både hurtigere og sikrere, fordi man undgår at forveksle jord med fase eller nul.

Selve klemmen er den samme, uanset om den bruges til at tilslutte et jordspyd eller et installationskabel, da skrueforbindelsen fungerer ens for begge dele inden for det angivne tværsnitsområde på 2,5 til 35 mm². Forskellen ligger i, hvad du kobler til: et jordspyd giver jordforbindelse til jorden, mens et installationskabel viderefører jordforbindelsen inde i selve installationen. Begge dele hører naturligt sammen i opbygningen af en gruppetavle, og det er derfor, klemmen typisk nævnes i sammenhæng med netop disse to komponenter.
