Tylle Isolerede dobbelt 6 mm² sort H 6/25
Tylle Isolerede dobbelt 6 mm² sort H 6/25
Denne isolerede dobbelttylle fra Weidmüller er lavet til at afslutte to ledere på 6 mm² i samme terminering. Den sorte isoleringskrave beskytter samlingen mod berøring og kortslutning, mens metalrøret sikrer et solidt... Se mere
42 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Denne isolerede dobbelttylle fra Weidmüller er lavet til at afslutte to ledere på 6 mm² i samme terminering. Den sorte isoleringskrave beskytter samlingen mod berøring og kortslutning, mens metalrøret sikrer et solidt, ledende pres på lederen.
Tyllen bruges typisk i tavler, klemrækker og fordelinger, hvor to ledere skal samles i én terminal, uden at du går på kompromis med isoleringen. Den egner sig både til nyinstallation og reparation, hvor pladsen i klemmen er trang, og en dobbelt løsning sparer en ekstra klemplads.
Fordele ved den isolerede dobbelttylle
- Lederdimension: 2 x 6,0 mm², så to ledere af denne dimension kan afsluttes samlet i én tylle
- Isoleret krave: Beskytter mod berøring og kortslutning efter presning

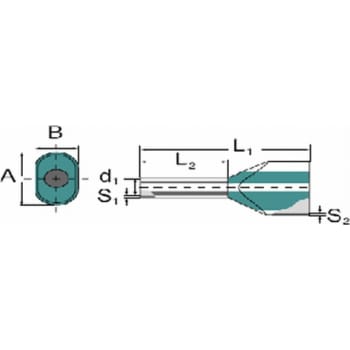

- Metalrørets længde: 12,0 mm, presses fast om lederen med krympe- eller pressetang
- Total længde: 23,0 mm, så du kan vurdere pladsbehovet i klemme eller tavle
- Afisoleringslængde: 20,0 mm angiver, hvor meget isolering der skal afisoleres før montering
- Forpakning: 100 stk. pr. pakning, praktisk til både mindre opgaver og lagerbeholdning hos installatøren
Ensartet farvekodning til hurtig genkendelse
Den sorte farve følger Weidmüllers eget farvekodesystem, hvilket gør det let at genkende og sortere tyllerne ved siden af andre dimensioner i værkstedet eller på tavlen. Produktet er fremstillet i Europa og er isoleret som standard, hvilket gør det velegnet, hvor to 6 mm² ledere skal samles sikkert og ensartet i samme terminering.
Ofte stillede spørgsmål om Tylle Isolerede dobbelt 6 mm² sort H 6/25
Hvad bruges en isoleret dobbelt tylle til?
En tylle, også kaldet et terminalrør, sættes på enden af en eller flere ledere for at beskytte lederne mod at flosse og for at give dem en fast, stabil overflade at klemme fast i klemrækker, stikforbindelser eller motorterminaler. Denne udgave er lavet til to ledere på 6 mm² hver, og fordi den er isoleret, får du samtidig en kraveisolering der forhindrer kortslutning mellem nærliggende klemmer. Det gør montagen mere sikker og giver et pænere, mere professionelt aftryk i tavlen eller samledåsen.
Hvilket ledertværsnit skal jeg bruge til denne tylle?
Tyllen er dimensioneret til to ledere på 6 mm² hver, altså i alt to gange 6 mm² i den samme dobbelte tylle. Det er vigtigt at holde sig til det angivne tværsnit, da en for løs eller for stram pasning kan give dårlig kontakt eller beskadige isoleringen ved presning. Hvis du er i tvivl om, hvilket tværsnit din konkrete installation kræver, bør du få det bekræftet af en autoriseret elinstallatør.
Hvor mange tyller er der i en pakke?
Tyllen sælges i en forpakning med 100 stk, hvilket gør den velegnet både til den enkelte reparation og til større installationsopgaver, hvor du skal afslutte mange ledere på samme tid. Med et stort antal i pakken slipper du for at løbe tør midt i arbejdet, og du har altid nogle i baghånden til fremtidige opgaver.
Betyder den sorte farve noget for tyllens egenskaber?
Farven sort følger Weidmüllers eget farvekodesystem, som bruges til hurtigt at kunne genkende og adskille forskellige tværsnit og typer af tyller i tavlen. Selve farven ændrer ikke ved tyllens elektriske egenskaber, men den isolerede kraves formål er at afskærme det ledende metal, så du undgår utilsigtet berøring eller kortslutning mellem tætsiddende klemmer.
Hvorfor står der både "H 6/25" og "H6,0/23" i typebetegnelsen?
Du kan støde på to lidt forskellige angivelser af totallængden på denne tylle: titlens "H 6/25" og producentens typebetegnelse "H6,0/23", hvor det metalliske rør har en længde på 12,0 mm og den samlede tylle måler 23,0 mm. Selve ledertværsnittet på 6 mm² pr. leder og at der er tale om en dobbelt, isoleret udgave er dog ens i begge angivelser, så det er den grundlæggende specifikation, du kan gå efter.
Hvad er forskellen på en isoleret og en uisoleret tylle?
Denne tylle er isoleret, hvilket betyder, at der sidder en isolerende krave omkring den metalliske del, så du undgår berøring af strømførende metal og risiko for kortslutning mod naboklemmer. En uisoleret tylle har til gengæld ikke denne krave og fylder derfor mindre i klemmen, men kræver til gengæld mere omhu ved montagen, da metaldelen ligger blottet. Har du brug for ekstra sikkerhed i tætpakkede klemrækker, er den isolerede model typisk det oplagte valg.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
