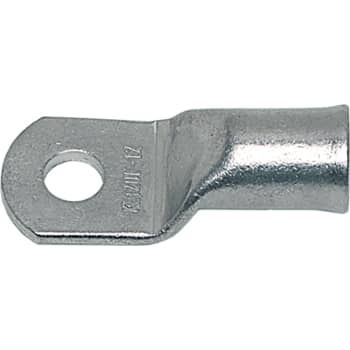

Kabelsko CU 16 mm² Ø10 kl. 5+6 (mangetrådet) 703F/10

Kabelskoen 703F/10 er beregnet til at afslutte en kobberleder på 16 mm², så du kan skabe en sikker og ledende forbindelse til for eksempel en samleklemme, en skinne eller en bolt på Ø10 mm. Den er fremstillet i fortinnet kobber, hvilket giver god ledningsevne og gør skoen modstandsdygtig over for korrosion over tid. Det er en typisk løsning, når du skal afslutte kabler professionelt i tavler, samledåser eller andre installationer, hvor en solid mekanisk og elektrisk forbindelse er afgørende.

Kabelskoen presses fast på lederen med et pressetang beregnet til kobberkabelsko i denne dimension. Da den er lavet til en mangetrådet leder i klasse 5+6, kræver den en presning, der matcher det runde, fintrådede kabel, så alle tråde bliver ordentligt komprimeret og fastholdt i skoen. En korrekt presning er afgørende for både den mekaniske styrke og den elektriske ledningsevne i forbindelsen, så det anbefales at bruge det pressetang og den matrice, der passer til netop 16 mm² og Ø10 mm boltdiameter.

Nej, denne kabelsko leveres uisoleret. Det betyder, at du selv skal sørge for isolering af forbindelsen efter montering, hvis det er nødvendigt i din installation, for eksempel med krympeflex eller isoleringstape. Uisolerede kabelsko som denne bruges typisk, hvor forbindelsen alligevel afsluttes inde i en tavle, boks eller kappe, der i sig selv giver den nødvendige beskyttelse.

Kabelskoen har et nominelt tværsnit på 16 mm² og et hul på Ø10 mm til boltmontering. Den indvendige diameter, hvor lederen føres ind, er 6,6 mm, og skoen måler 46,0 mm i længden og 17,0 mm i bredden. Disse mål gør den velegnet til installationer, hvor du netop arbejder med en 16 mm² leder og skal fastgøre den på en Ø10 mm bolt, for eksempel på en klemrække eller skinne med tilsvarende hulstørrelse.

Klasse 5+6 refererer til lederens opbygning efter standarden VDE 0295 og angiver, at kabelskoen er designet til fintrådede, mangetrådede runde ledere. Det er relevant, fordi en mangetrådet leder kræver en anden presseteknik og pasform end en massiv eller grovtrådet leder, hvis forbindelsen skal blive korrekt komprimeret. Skal du bruge en fintrådet 16 mm² kobberleder, er denne kabelsko lavet til netop den type kabel.

Klasse 5 og klasse 6 er begge betegnelser for mangetrådede, fleksible ledere inden for VDE 0295-standarden, og denne kabelsko er konstrueret til at kunne presses korrekt på ledere i begge klasser. Det betyder i praksis, at du ikke behøver at holde styr på to forskellige kabelsko-typer, hvis dit kabel falder inden for en af de to klasser, så længe tværsnittet på 16 mm² og boltdiameteren på Ø10 mm passer til din opgave. Er du i tvivl om, hvilken lederklasse dit konkrete kabel er, kan det være en god idé at få det bekræftet, inden du går i gang med presningen.
