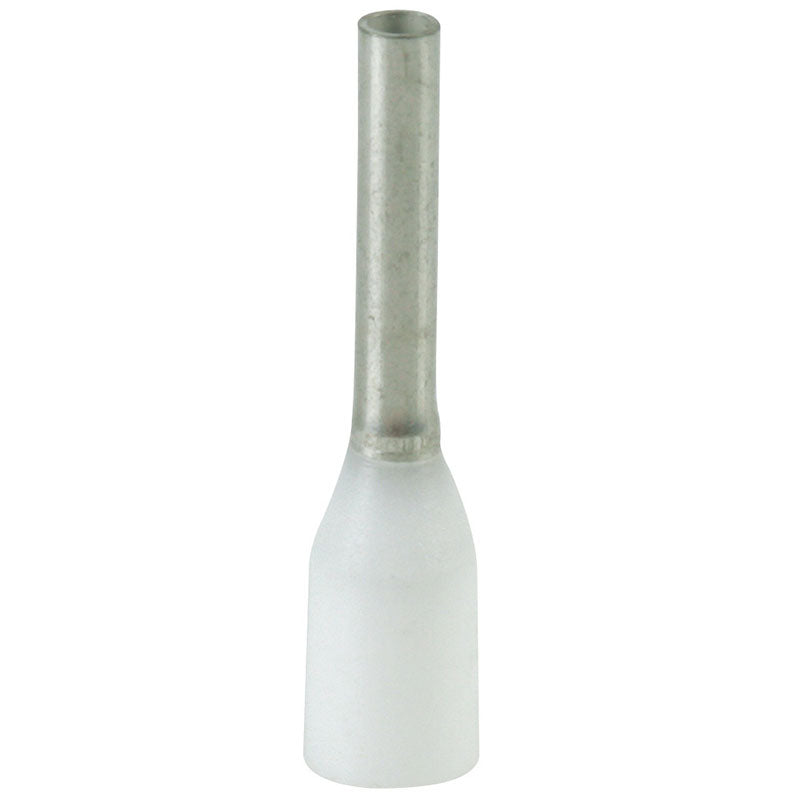

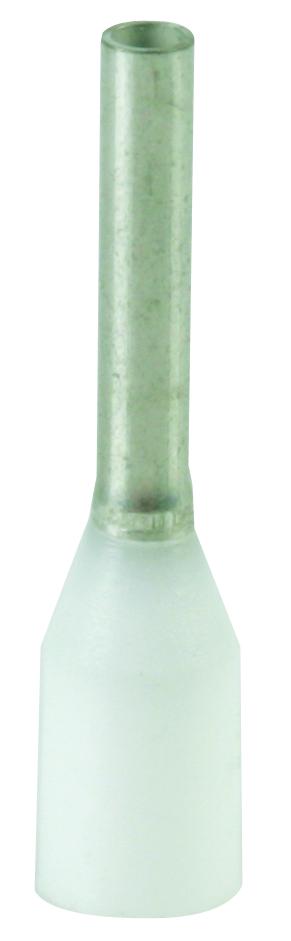

Ledningstylle 0,75m² - 1 stk.

En ledningstylle, også kaldet et terminalrør, sættes på enden af en flertrådet (fintrådet) leder, inden den føres ind i en klemme eller et relæ. Tyllen samler de mange tynde tråde, så de ikke spredes eller knækker af, og sikrer dermed en stabil og sikker kontaktflade. Uden tylle er der risiko for, at enkelte tråde arbejder sig løs eller bøjes forkert, hvilket over tid kan give dårlig forbindelse eller varmeudvikling i klemmen.

Denne ledningstylle er dimensioneret til et nominelt ledertværsnit på 0,75 mm². Selve metalrøret er 8 mm langt, mens tyllen med isolationskraven har en samlet længde på 14 mm. Diameteren på metalrøret er 1,2 mm, og isolationskraven udenpå måler 2,8 mm i diameter. Det er derfor vigtigt at matche tyllen til netop den ledertykkelse, du arbejder med, så tråden fylder rørets indvendige mål korrekt, og forbindelsen bliver tæt og stabil.

Tyllen presses fast på den afisolerede leder med en crimpetang beregnet til terminalrør. Trådene føres ind i metalrøret, hvorefter tangen klemmer røret jævnt sammen omkring lederen, så alle tråde holdes fast og får god elektrisk kontakt. Det er vigtigt, at afisoleringslængden svarer til rørets længde på 8 mm, så ledningen fylder hele metaldelen uden at isoleringskraven presses med ned i klemmen.

Ja, tyllen er isoleret med en plastikkrave i en tykkelse på 0,25 mm, mens selve metalrøret har en godstykkelse på 0,15 mm. Isoleringen sidder som en hvid krave uden om metaldelen og beskytter mod utilsigtet kontakt mellem lederen og omkringliggende dele, samtidig med at den giver et pænt og ensartet finish i klemrækken eller tavlen. Den hvide farve følger Weidmüllers eget farvekodesystem.

Tyllen er opbygget af et metalrør med en plastisolationskrave udenpå og leveres i mærket Weidmüller. Den er produceret i Europa, hvilket for mange elektrikere og installatører er et pluspunkt, når der skal dokumenteres for materialernes oprindelse i faglige projekter.

Ledningstyller findes typisk i flere farvekodesystemer, herunder Weidmüllers eget, DIN-standarden og TE-systemet (samt andre fabrikanters varianter). Farven bruges til hurtigt at kunne se, hvilket ledertværsnit en tylle passer til, men de forskellige systemer bruger ikke nødvendigvis samme farve til samme tværsnit. Denne tylle følger Weidmüllers farvekode med hvid til 0,75 mm². Arbejder du i en installation, hvor der allerede er brugt et bestemt farvekodesystem, er det en god idé at blive ved samme system, så farverne i klemrækken eller tavlen fortsat giver mening og ikke skaber tvivl om, hvilket tværsnit der reelt sidder hvor.
