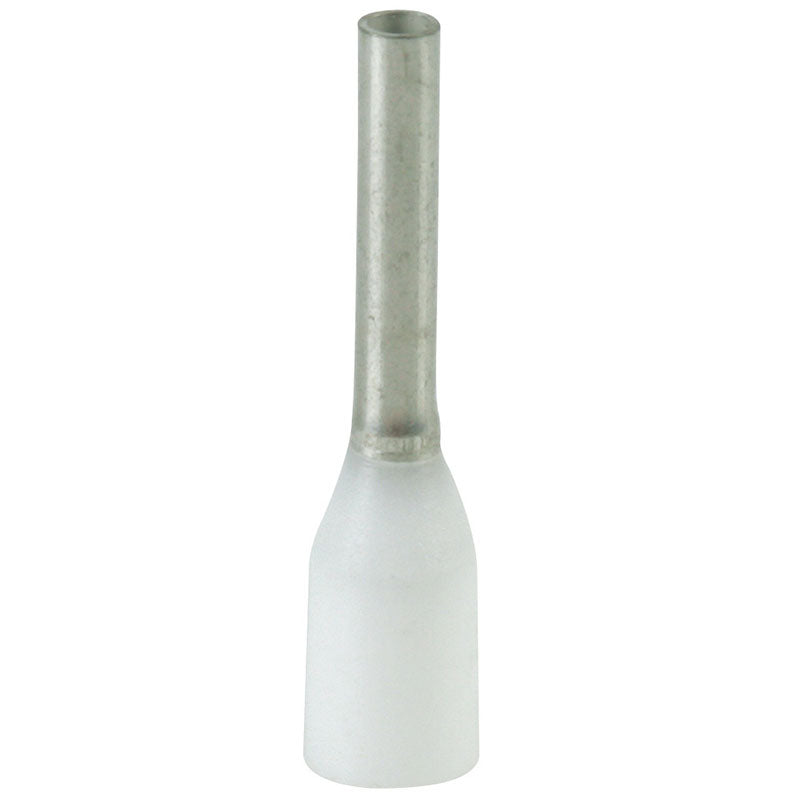

Ledningstylle 1,0 mm² - 1 stk.

En ledningstylle, også kaldet et terminalrør eller endetylle, presses fast på enden af en flertrådet leder, inden den skal ind i en klemme, rækkeklemme eller et relæ. Tyllen holder de mange tynde tråde samlet, så de ikke splitter eller falder ud af klemmen, og den giver samtidig en bedre og mere stabil elektrisk forbindelse. Denne udgave er lavet af E-Cu og forlynet, altså tin-galvaniseret, hvilket beskytter mod korrosion og sikrer god ledningsevne over tid.

Denne konkrete variant, H1,0/14, er dimensioneret til ledere på 1,0 mm² og er markeret med farven gul, som er Weidmüllers eget farvekodesystem til hurtig genkendelse af tværsnit. Selve terminalrøret har en metaldel på 8,0 mm og en samlet længde på 14,0 mm, mens afisoleringslængden på lederen bør være omkring 10,0 mm, før tyllen presses på. Det er værd at bemærke, at terminalrør som produktgruppe generelt fås i et bredt spænd fra 0,14 mm² og helt op til 150,0 mm², men denne specifikke gule variant er altså beregnet til 1,0 mm² ledere. Sørg derfor for at matche tyllen til den leder, du reelt arbejder med.

Plastkraven omkring metaldelen er lavet af polypropylen med en konisk kabelindgang, som gør det nemt at føre lederen ind. Materialet er varmebestandigt op til 105 °C, hvilket gør tyllen velegnet til installationer, hvor der kan forekomme et vist varmeudviklingsniveau omkring klemmerne, for eksempel i tavler og fordelinger. Selve metaldelen er i E-Cu og tin-galvaniseret, hvilket giver god korrosionsbestandighed og en pålidelig elektrisk kontaktflade over tid.

Denne tylle er isoleret, hvilket betyder, at den har en plastkrave omkring den forlynede metaldel. Kraven beskytter mod utilsigtet berøring eller kortslutning mellem tætliggende klemmer og gør samtidig monteringen mere overskuelig, fordi farven på kraven, her gul, hjælper med at identificere tværsnittet på lederen. En uisoleret tylle består derimod kun af selve metalrøret uden plastkrave og bruges typisk, hvor pladsen i klemmen er trang, eller hvor der ikke er behov for den ekstra isolering. Valget mellem de to typer afhænger af klemmens udformning og de krav, der stilles til installationen.

Den gule farve på denne tylle følger Weidmüllers eget farvekodesystem, hvor hver farve knytter sig til et bestemt lederareal, i dette tilfælde 1,0 mm². Ud over Weidmüllers eget system findes terminalrør også med farvekodning efter DIN-standarden samt et TE-system, som bruges af andre producenter. Farverne kan altså variere afhængigt af, hvilket system man forholder sig til, så det er en god idé at kigge på det angivne tværsnit i mm² frem for udelukkende at gå efter farven, hvis man arbejder på tværs af forskellige mærker.

Denne variant er specifikt beregnet til ledere på 1,0 mm², og det er den værdi, du skal holde op mod tværsnittet på den kabel eller ledning, du arbejder med. Terminalrør som produkttype fås generelt i et langt bredere spænd, fra helt ned til 0,14 mm² og op til 150,0 mm², men det er vigtigt at vælge den model, der matcher netop dit ledertværsnit for at opnå en sikker og stabil forbindelse. Er du i tvivl om, hvilket tværsnit din installation kræver, er det en god idé at få en autoriseret elinstallatør til at vurdere det korrekte valg.
