Ledningstylle 1,5 mm² - 1 stk.
Ledningstylle 1,5 mm² - 1 stk.
Ledningstylle 1,5 mm² er et isoleret terminalrør, der beskytter og samler de fine tråde i en flertrådet leder, når den skal fæstes i en klemme eller rækkeklemme. Med et tværsnit på 1,5 mm² og en farvekodning i rød (We... Se mere
118 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse

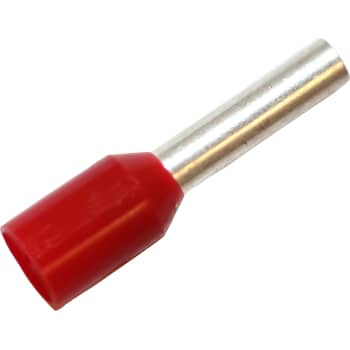

Ledningstylle 1,5 mm² er et isoleret terminalrør, der beskytter og samler de fine tråde i en flertrådet leder, når den skal fæstes i en klemme eller rækkeklemme. Med et tværsnit på 1,5 mm² og en farvekodning i rød (Weidmüller-standard) er den let at genkende og matche til den rigtige lederstørrelse, og den fortinnede kobberkerne sikrer god ledningsevne i forbindelsen.
I praksis presses tyllen fast om den afisolerede leder med en presstang, hvorefter den kan skrues eller klemmes direkte ind i en klemrække, en kontaktor eller en automatsikring uden risiko for løse trådender. Det gør den til et fast redskab for elektrikere og installatører, men også for den erfarne gør-det-selv-bruger, der vil sikre en pæn og holdbar tilslutning i tavler, fordelinger eller apparater.
Fordele ved denne ledningstylle
- Tværsnit 1,5 mm²: Passer præcist til ledere i denne dimension, så du undgår en løs eller for stram presning
- Isoleret plastkrave i polypropylen: Beskytter mod kortslutning mellem nabotilslutninger og tåler varme op til 105 °C
- Konisk kabelindgang: Gør det nemt at føre lederen ind, inden den presses fast
- Fortinnet kobber: Giver god ledningsevne og bedre modstand mod korrosion over tid
- Rørlængde 8,0 mm, total længde 14,0 mm: Passer til en afisoleringslængde på 10,0 mm, så du ved præcis hvor meget leder der skal frilægges
Ensartede tilslutninger efter DIN-standard
Ledningstyllen er fremstillet med dimensionstolerancer efter DIN 46228 sekt. 4, hvilket giver et ensartet resultat, uanset om der er tale om et enkelt reparationsarbejde eller en større tavleopbygning. Den røde farvekodning gør det desuden nemt at holde styr på tværsnittet blandt de øvrige ledningstyller på klemrækken, når flere dimensioner bruges side om side.
Ofte stillede spørgsmål om Ledningstylle 1,5 mm² - 1 stk.
Hvad bruges en ledningstylle til?
En ledningstylle, også kaldet et terminalrør eller en endetylle, presses fast om den afisolerede ende af en flerstrenget leder. Formålet er at samle de tynde kobbertråde i lederen, så de ikke flosser eller går løs, når du sætter dem fast i en klemme eller et relæ. Denne tylle er lavet af fortinnet kobber med en isoleret plastkrave i polypropylen, hvilket giver god ledningsevne samtidig med at kraven beskytter mod berøring og kortslutning mellem nærliggende klemmer.
Hvilken ledertykkelse passer til denne tylle?
Tyllen er dimensioneret til ledere med et nominelt tværsnit på 1,5 mm², svarende til AWG 16. Det er en gængs kabeltykkelse i mange installationer, blandt andet til styrestrøm og mindre belastede kredse. Skal du bruge tyller til andre ledertværsnit, findes serien i flere størrelser, men denne konkrete variant dækker udelukkende 1,5 mm².
Hvor meget skal jeg afisolere lederen, før jeg sætter tyllen på?
Til denne tylle skal du afisolere cirka 10 mm af lederen. Selve metalrøret, som trådene føres ind i, er 8 mm langt, mens den samlede længde inklusive plastkraven er 14 mm. Sørg for at trådene når helt ind i metalrøret, før du krympper tyllen fast, så du får fuld kontaktflade og et solidt greb om lederen.
Hvor varmebestandig er tyllen, og hvor kan den bruges?
Plastkraven i polypropylen er varmebestandig op til 105 °C, hvilket gør tyllen velegnet til installationer, hvor der forekommer et vist varmeniveau omkring klemmerne, for eksempel i tavler eller ved motorer. Kobberet er fortinnet, hvilket giver god korrosionsbestandighed og stabil ledningsevne over tid.
Hvad betyder de forskellige farvekoder på terminalrør, og hvorfor er denne rød?
Terminalrør fås i forskellige farvekodesystemer, blandt andet Weidmüller, DIN og TE, og farven på kraven angiver typisk hvilket tværsnit tyllen passer til inden for det pågældende system. Denne tylle er rød og følger Weidmüller-farvekoden, som er knyttet til 1,5 mm² lederdimensionen. Arbejder du i en installation, hvor der allerede er brugt et andet farvekodesystem, er det en god idé at holde dig til samme system, så farverne er konsekvente og nemme at aflæse i tavlen.
Skal jeg vælge denne 1,5 mm² tylle, eller findes der andre størrelser i samme serie?
Serien af terminalrør fra Weidmüller dækker et bredt spænd af ledertværsnit, fra meget tynde ledere op til langt kraftigere kabler. Denne konkrete tylle er beregnet specifikt til 1,5 mm² ledere med rød Weidmüller-farvekode og passer derfor ikke til tykkere eller tyndere ledertyper. Skal du terminere andre kabeltværsnit i samme installation, skal du bruge den tilsvarende tyllestørrelse for at sikre korrekt pasform og god kontakt.
