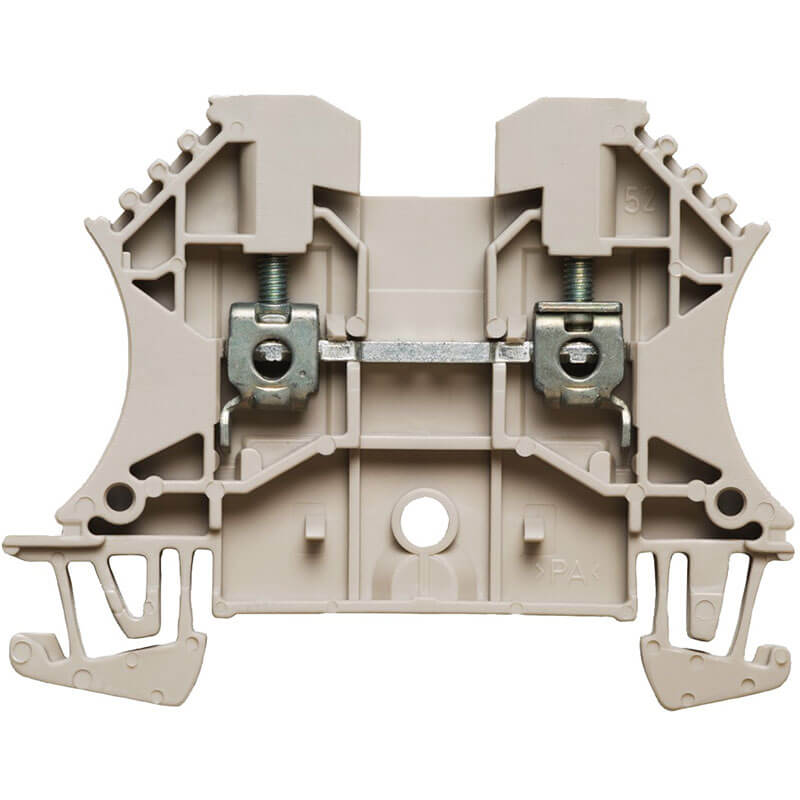

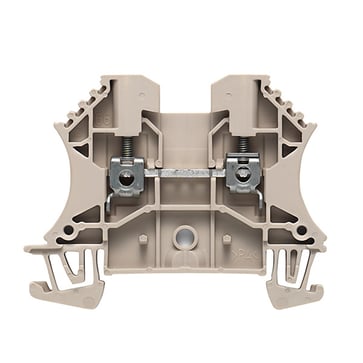

WDU gennemgangsklemme 2,5mm² Beige for dinskinne

Gennemgangsklemmen bruges til at samle og fordele ledninger inde i en eltavle eller fordelingsboks. Du monterer den på en DIN-skinne, hvorefter to eller flere ledere kan forbindes elektrisk gennem klemmen uden at skulle splejses eller loddes sammen. Det giver et ryddeligt og let tilgængeligt samlingspunkt, som er nemt at åbne op og efterprøve, hvis du senere skal fejlsøge eller udvide installationen. Klemmen fra Weidmüller er beregnet til professionel brug i tavler, hvor du har brug for en stabil og gennemprøvet løsning til ledningsføringen.

Denne udgave af WDU-klemmen er dimensioneret til 2,5 mm², som også fremgår af produktnavnet. Det gør den velegnet til de mindre og mellemstore ledertværsnit, man typisk finder i gruppeinstallationer og styrekredse. Skal du arbejde med andre kabeltykkelser, findes WDU-serien i flere størrelser, så det er en god idé at holde tværsnittet på klemmen og på ledningen sammen, når du planlægger tavlen.

Klemmen er fremstillet af nylon 6.6, som tåler en kontinuerlig mærketemperatur på 120 °C og kan klare op til 180 °C i kortere perioder. Det gør den robust i tavler, hvor temperaturen kan stige lokalt omkring belastede forbindelser. Materialet er desuden selvslukkende efter UL 94V-0, hvilket betyder, at det ikke selv holder ved at brænde, hvis det skulle antændes. Klemmen er samtidig fremstillet uden cadmium og halogen, hvilket gør den til et mere miljøvenligt valg i forhold til ældre klemmetyper.

Klemmen monteres på en 35 mm DIN-skinne med høj hat, som er standarden i de fleste danske eltavler. Tilslutningen sker med skrue, så du fastgør lederne direkte i klemmen med en skruetrækker, hvilket giver en solid og efterprøvet forbindelse. Klemmerne kan sættes side om side på skinnen, så du hurtigt bygger en samlet klemrække i den bredde, tavlen kræver.

WDU-serien findes både i beige og blå, og forskellen ligger alene i farven, ikke i de elektriske egenskaber. Mange installatører bruger farvekodning i tavlen til at holde styr på faser, nul eller særlige kredse, og her kan den blå udgave bruges til at markere fx nulleder eller en bestemt gruppe, mens den beige, som denne klemme er, typisk bruges som den gennemgående standardfarve. Vælg den farve, der passer til din tavles opmærkning og dit eget system, så det er nemt at læse tavlen igen senere.

WDU-serien dækker et bredt spænd af ledertværsnit, fra de meget tynde styreledninger og op til langt kraftigere kabler. Den udgave, du kigger på her, er sat til 2,5 mm² og passer derfor til lettere gruppeinstallationer og styrekredse. Har din installation brug for at føre tykkere kabler igennem tavlen, findes der andre klemmer i samme serie med større tilslutningsmål, mens tyndere styreledninger kan kræve en mindre udgave. Fælles for hele serien er montagen på 35 mm DIN-skinne og skruetilslutningen, så det, der adskiller varianterne, er primært hvilket ledertværsnit den enkelte klemme er bygget til at håndtere.
