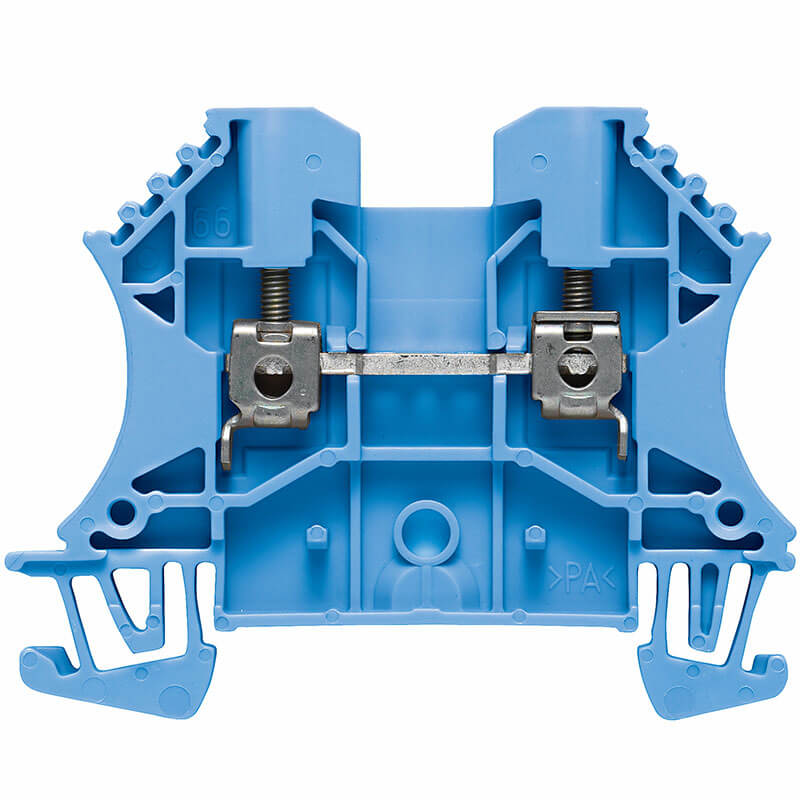

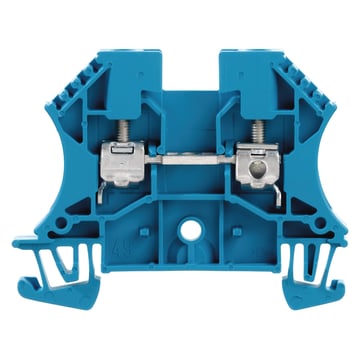

WDU gennemgangsklemme 2,5mm² blå for dinskinne

Klemmen bruges til at forbinde eller forlænge ledninger på en overskuelig og sikker måde inde i en tavle. Med en gennemgangsklemme kan du sætte ledere fra forskellige kredse sammen på DIN-skinnen, så installationen bliver ryddelig og nem at fejlfinde på. Denne model er beregnet til ledere op til 2,5 mm² og monteres på 35 mm DIN-skinne, hvilket gør den velegnet til almindelige rækkeklemmerækker i tavler og fordelinger.

Klemmen klikkes på en 35 mm DIN-skinne og forbindelsen laves med skruen på klembøjlen. Et af de praktiske træk ved konstruktionen er, at klembøjlen har en elastisk spænding, som optager de små bevægelser i lederen, der opstår ved temperaturudsving. Det betyder, at du normalt ikke skal efterspænde skruen senere, og forbindelsen forbliver stabil selv i installationer med vibrationer.

Klemmehuset er fremstillet af nylon 6.6, som er valgt netop fordi materialet klarer sig godt ved varme. Klemmen har en kontinuerlig mærketemperatur på 120 °C og kan kortvarigt tåle op til 180 °C. Det gør den robust i tavler, hvor der kan opstå en del varmeudvikling fra strømførende komponenter i nærheden.

Ja, klemmens plastdele er selvslukkende i henhold til UL 94V-0, hvilket betyder at materialet ikke fortsætter med at brænde, hvis det antændes. Den er desuden fri for cadmium og halogen. Klemmen er testet efter standarderne IEC 60947-7-1/-2/-3 samt EN 61373, som stilles til jernbaneapplikationer, og den er produceret i Europa. Det gør den til et solidt valg, hvor der stilles krav til holdbarhed og brandsikkerhed i selve tavlematerialet.

Forskellen ligger udelukkende i farven på klemmehuset, funktionen er den samme. Den blå farve bruges ofte til at markere en bestemt type leder eller fase i tavlen, mens den beige udgave typisk fungerer som den neutrale grundfarve i rækken. Vælger du farve efter et fast farvesystem i dine tavler, giver det et hurtigt visuelt overblik, når du senere skal fejlsøge eller udvide installationen.

WDU-serien dækker et bredt spænd af tværsnit, fra meget fine ledere og helt op til store kabeldimensioner, så du kan finde en klemme, der passer til netop den ledertykkelse, du arbejder med. Denne udgave er dimensioneret til ledere op til 2,5 mm², hvilket typisk går igen i mindre styre- og gruppekredse. Er dine ledere tykkere eller tyndere, skal du vælge den udgave i serien, der matcher det aktuelle tværsnit. Er du i tvivl om, hvilket tværsnit din installation kræver, bør en autoriseret elinstallatør vurdere det konkrete behov.
