WDU gennemgangsklemme 6mm² blå for dinskinne
WDU gennemgangsklemme 6mm² blå for dinskinne

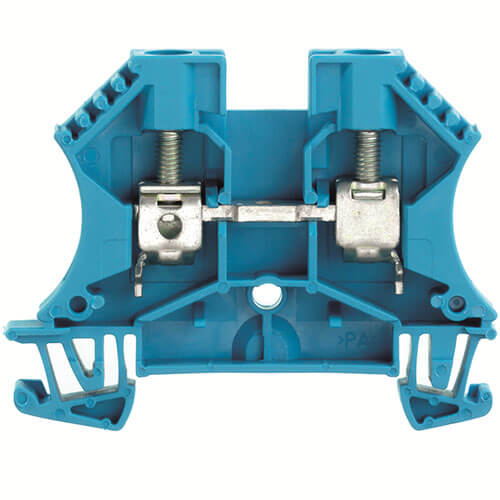

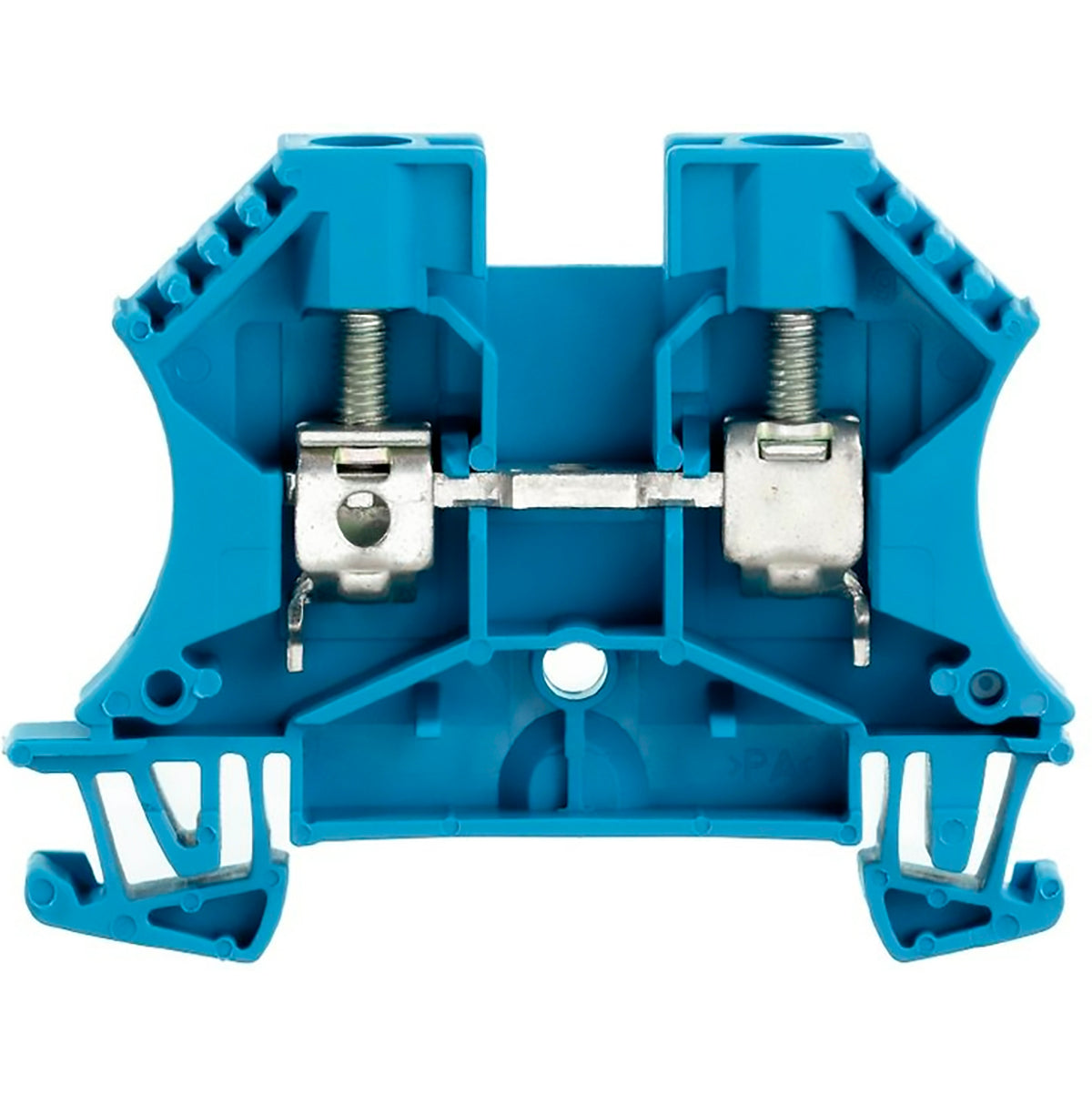

WDU gennemgangsklemme fra Weidmüller er en blå skrueklemme til 6 mm², bygget til montage på DIN-skinne. Den bruges til at forbinde eller forlænge ledere i tavler og fordelinger, hvor du har brug for en solid og sikker... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
WDU gennemgangsklemme fra Weidmüller er en blå skrueklemme til 6 mm², bygget til montage på DIN-skinne. Den bruges til at forbinde eller forlænge ledere i tavler og fordelinger, hvor du har brug for en solid og sikker skrueforbindelse i den mellemstore tværsnitsklasse.
Klemmen fungerer som et fast led i rækken, når kabler skal samles eller fordeles fra en hovedleder ud til flere kredse. Med skruemontage er den lige så velegnet til den private elinstallation som til professionelle tavleopbygninger hos elektrikeren, hvor ensartede, blå 6 mm²-klemmer gør det nemt at holde styr på ledningsføringen.
Fordele ved WDU gennemgangsklemmen
- Tilslutning på 6 mm²: Skrueklemmen tager ledere op til 6 mm², så den passer til gængse installationskabler i den størrelse.
- Til DIN-skinne: Monteres direkte på høj hat DIN-skinne og indgår naturligt i en rækkeklemmeopbygning.
- Holdbart materiale: Huset er lavet af nylon 6.6 med en kontinuerlig mærketemperatur på 120 °C (op til 180 °C i kortere perioder), så klemmen holder til varme fra strømbelastede kredse.
- Selvslukkende: Materialet er selvslukkende iht. UL 94V-0 og fri for cadmium og halogen.
- Vedligeholdelsesfri forbindelse: Den elastiske spænding i klembøjlen kompenserer for temperaturudsving, så du undgår at skulle efterspænde klemskruen løbende.
- Vibrationssikker: Den faste kontaktkraft i klembøjlen giver en stabil forbindelse, der holder sig sikker selv ved rystelser og vibrationer.
Bygget til at holde styr på rækken
Klembøjlen er lavet af hærdet stål for høj kontaktkraft, mens strømskinnen er af kobber med en tinoverflade, der sikrer lav overgangsmodstand i forbindelsen. Klemmen er type testet iht. IEC 60947-7-1/-2/-3, og den blå farve gør det let at genkende og adskille 6 mm²-klemmerne fra andre tværsnit i samme rækkeklemmeopbygning.
Ofte stillede spørgsmål om WDU gennemgangsklemme 6mm² blå for dinskinne
Hvad bruges WDU gennemgangsklemmen til?
Klemmen fra Weidmüller er en gennemgangsklemme, der bruges til at samle og videreføre ledere i en klemrække, typisk i en gruppetavle eller et fordelingsskab. Den monteres på DIN-skinnen sammen med andre klemmer i rækken, så du kan bygge en samlet klemrække op efter behov, alt efter hvor mange forbindelser installationen kræver.
Hvordan monteres lederne i klemmen?
Klemmen er en skrueklemme, hvor lederen føres ind gennem en ledningstragt, der er designet til at guide lederen direkte hen til spændbøjlen. Den åbne spændbøjle gør monteringen hurtigere, fordi du undgår at komme til at føre lederen forkert forbi bøjlen. Spændbøjlen er lavet af hærdet stål, som giver en høj kontaktkraft, mens strømskinnen er af fortinnet kobber for god ledeevne. Den elastiske spænding i bøjlen kompenserer selv for temperaturudsving, så du undgår at skulle efterspænde skruen senere.
Hvilken DIN-skinne passer klemmen til, og hvor meget varme kan den tåle?
Klemmen passer til 35 mm DIN-skinne med høj hat. Kabinettet er fremstillet af nylon (polyamid), som tåler en kontinuerlig temperatur på 120 °C og kortvarigt op til 180 °C. Materialet er selvslukkende efter UL 94V-0 og er både cadmium- og halogenfrit, hvilket er relevant, hvis installationen skal leve op til krav om brandsikre og miljøvenlige materialer i tavlen.
Hvad er forskellen på den blå og den beige udgave af WDU-klemmen?
Forskellen ligger alene i farven på kabinettet, blå eller beige. Farverne bruges typisk til at skabe et visuelt overblik i en klemrække, fx til at markere bestemte kredse eller adskille grupper af klemmer fra hinanden, uden at det ændrer på klemmens funktion eller tilslutningsmuligheder. Vælg den farve, der passer bedst ind i det system, du i forvejen bruger i tavlen.
Skal jeg vælge 6 mm² eller en anden tværsnitsstørrelse i WDU-serien?
WDU-serien findes i flere tilslutningsstørrelser, blandt andet 2,5, 4, 6, 10, 16, 35 og 70 mm², så du kan matche klemmen præcis til de ledertværsnit, der indgår i din installation. Denne udgave er beregnet til 6 mm², og valget bør altid tage udgangspunkt i det faktiske tværsnit på de ledere, der skal tilsluttes, da en forkert dimensioneret klemme kan give en dårlig eller usikker forbindelse.
Hvad er forskellen på skruelasker og plug-in lasker (ZQV) til klemmen?
Til WDU-serien kan der vælges enten skruelasker (WQV) eller plug-in lasker (ZQV), som bruges til at forbinde flere klemmer i rækken elektrisk med hinanden, fx til fælles nul eller jord. Plug-in laskerne (ZQV) adskiller sig ved, at de nemt kan tilpasses i længde og antal kontaktpunkter ved blot at klippe dem til og fjerne de ben, der ikke skal bruges, hvilket gør monteringen hurtigere sammenlignet med skruelasker. Valget afhænger typisk af, hvor fleksibelt du har brug for at kunne tilpasse rækken undervejs i arbejdet.
