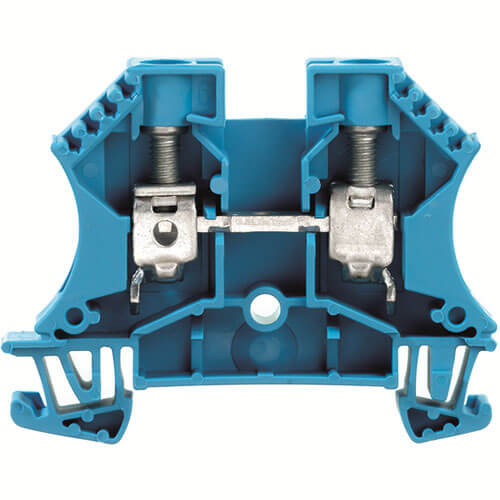

WDU gennemgangsklemme 10mm² blå for dinskinne

WDU gennemgangsklemmen er en rækkeklemme, der monteres på en 35 mm DIN-skinne i tavler og fordelingsanlæg. Den bruges til at samle eller føre en ledning videre med en sikker skrueforbindelse, uden at man behøver skære eller splejse kablet. Klemmen er en del af Weidmüllers WDU-serie, der bygger på et gennemgående designprincip, hvor forskellige tværsnit håndteres inden for samme grundlæggende opbygning. Det gør den til et naturligt valg, når du skal etablere overskuelige og driftssikre forbindelser i en tavle.

Denne udgave af WDU-klemmen er dimensioneret til 10 mm², hvilket fremgår direkte af titel og typebetegnelse. Tilslutningen sker med skrue i begge sider, så du får en fast mekanisk fastgørelse af lederen. Skal du bruge et andet tværsnit, findes WDU-serien i flere størrelser, men denne konkrete klemme er beregnet til netop 10 mm².

Klemmehuset er fremstillet af et polyamidmateriale, der tåler en kontinuerlig temperatur på 120 °C og kortvarigt op til 180 °C. Materialet er selvslukkende efter UL 94V-0 og er både cadmium- og halogenfrit. Selve klembøjlen er lavet af hærdet stål, som giver høj kontaktkraft, mens strømskinnen er af fortinnet kobber for god ledeevne og lavt spændingsfald. Den elastiske spænding i klembøjlen optager desuden temperaturudsving, så forbindelsen forbliver stram uden at du skal efterspænde skruen løbende. Det gør klemmen velegnet til installationer, hvor der stilles krav til holdbarhed og vedligeholdelsesfri drift.

Ja, WDU-serien er typetestet efter IEC 60947-7-1/-2/-3, som er den gældende standard for lavspændingsklemmer og forbindelsesmateriel. Materialerne er derudover kontrolleret i forhold til RoHS-kravene, så du kan bruge klemmen i installationer, hvor der stilles krav om miljørigtige komponenter.

Forskellen mellem farverne er alene visuel og bruges typisk til at holde styr på forskellige kredse eller funktioner i en tavle, for eksempel til at adskille nul-, fase- eller styreledere. Denne klemme leveres i blå, mens serien også findes i beige. Vælg farve efter, hvordan du ønsker at organisere din rækkeklemmeblok, da de tekniske egenskaber er de samme uanset farve.

Det afhænger af, hvilket ledertværsnit du skal tilslutte. WDU-serien findes i flere størrelser, hvor tilslutningen spænder fra mindre tværsnit og op til 35 mm² afhængig af variant. Denne klemme dækker 10 mm² og passer derfor til ledere i den størrelse. Har du et andet tværsnit i din installation, bør du vælge den udgave af WDU-klemmen, der matcher netop det tværsnit, da klemmens skruemekanisme og fysiske størrelse er tilpasset den enkelte model.

WDU-serien understøtter både skruelasker (WQV) og plug-in lasker (ZQV) som tilbehør til at forbinde flere klemmer i en række, alt efter hvilken løsning der passer bedst til opgaven. Plug-in laskerne kan tilpasses i længde og antal kontaktpunkter ved at klippe dem til, hvilket giver en hurtigere montage, når mange klemmer skal kobles sammen. Skal du bruge lasker sammen med denne klemme, anbefales det at vælge dem separat, så de matcher tværsnittet og typen på din konkrete klemme.
