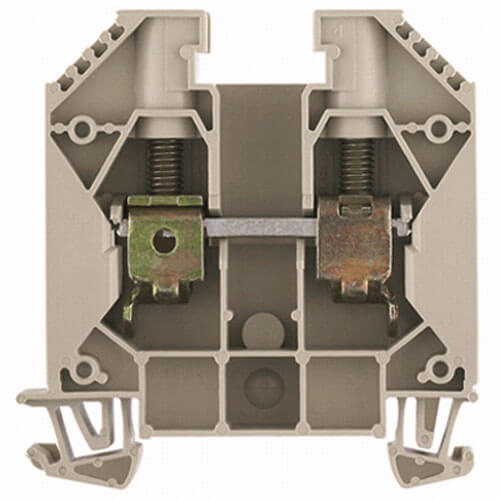

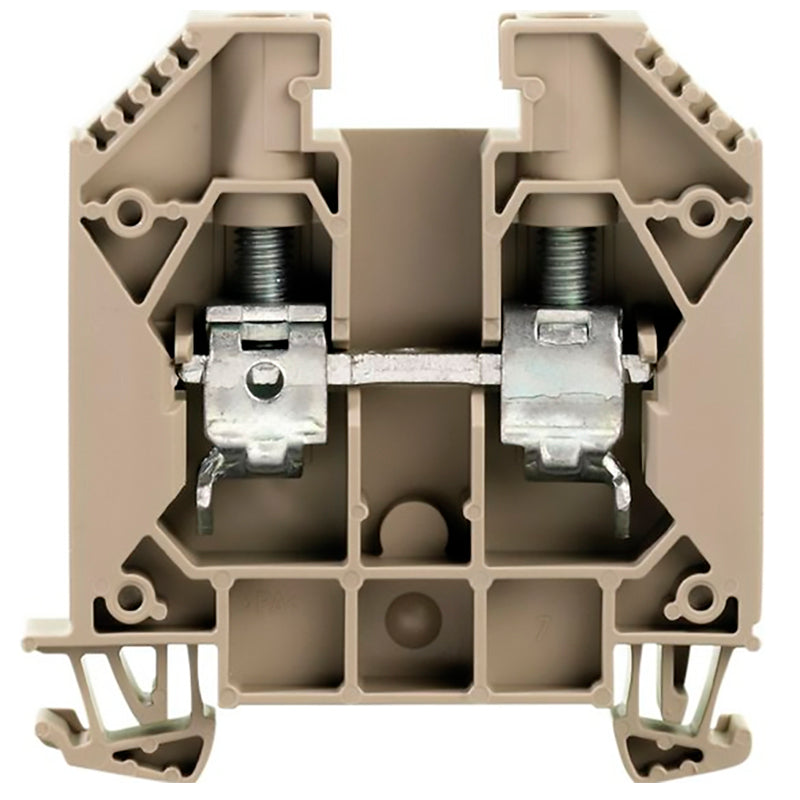

WDU gennemgangsklemme 16mm² beige for dinskinne

Klemmen er en gennemgangsklemme til rækkeklemmesystemer på DIN-skinne, beregnet til at samle eller forbinde ledere med et tværsnit på op til 16 mm². Den bruges typisk i tavler og fordelinger, hvor du skal skabe en sikker og let tilgængelig forbindelse mellem kabler, uden at skulle lave permanente samlinger. Tilslutningen sker med skrue i begge ender, så du kan ind- og udkoble ledere efter behov, når du arbejder i tavlen.

Klemmen er lavet til høj hat DIN-skinne og klikkes fast uden brug af værktøj. Den leveres med åben spændbøjle, hvilket gør selve monteringen af ledere hurtigere, fordi lederen ikke risikerer at blive ført forkert ind under bøjlen. Ledningstragten er designet, så lederen føres direkte ind i spændbøjlen, og bøjlens udformning sikrer, at både tynde og tykke ledere centreres korrekt i klemmen.

Selve huset er fremstillet af polyamid (nylon 6.6), som er termisk stabilt op til 120 °C i kontinuerlig drift og kan klare op til 180 °C i kortere perioder. Materialet er selvslukkende i henhold til UL 94V-0 og er både cadmium- og halogenfrit. Klembøjlen er lavet af hærdet stål, hvilket giver høj kontaktkraft, mens selve strømbanen er af fortinnet kobber for god ledeevne og lavt spændingsfald. Den elastiske spænding i klembøjlen kompenserer løbende for temperaturudsving, så du undgår at skulle efterspænde klemskruen senere, hvilket gør forbindelsen vedligeholdelsesfri og robust over for vibrationer.

WDU-serien dækker et bredt spænd af tværsnit, fra de mindste modeller på et par kvadratmillimeter og op til de større på 35 mm² og derover. Forskellen ligger primært i, hvor stort et ledertværsnit klemmen kan tage imod, og dermed hvor stor en belastning forbindelsen er beregnet til. Vælger du WDU 16, får du en klemme til de lidt kraftigere ledere, mens WDU 6 eller WDU 10 passer til tyndere kabler. Det er derfor vigtigt at matche klemmens tværsnit til det kabeltværsnit, du reelt skal tilslutte, så forbindelsen bliver sikker.

Klemmen findes i både beige og blå, og forskellen er alene farven, som typisk bruges til at skelne mellem forskellige kredsløb eller funktioner i en tavle, for eksempel nulleder over for fase. Vælg den farve, der passer til den mærkning og systematik, du i forvejen bruger i din installation, så det er nemt for både dig selv og andre at gennemskue opbygningen senere.

WDU-klemmerne kan forbindes indbyrdes med enten skruelasker (WQV) eller plug-in lasker (ZQV), afhængigt af hvad opgaven kræver. Skruelaskerne er den traditionelle løsning, mens plug-in laskerne giver en hurtigere montering, fordi de blot klikkes på plads. ZQV-laskerne kan desuden tilpasses i længde og antal kontaktpunkter ved at klippe dem til og fjerne de laskeben, der ikke skal bruges, hvilket gør dem fleksible, hvis du skal forbinde et bestemt antal klemmer på rækken.
