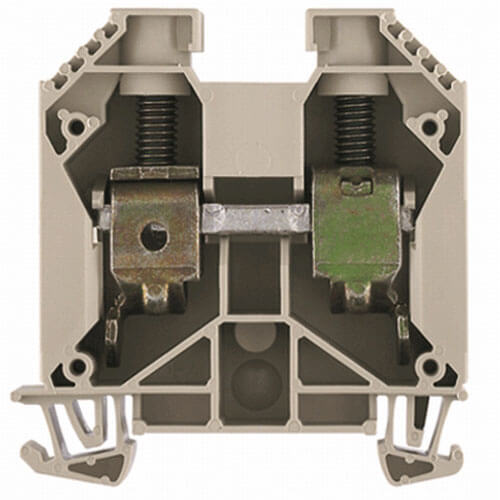

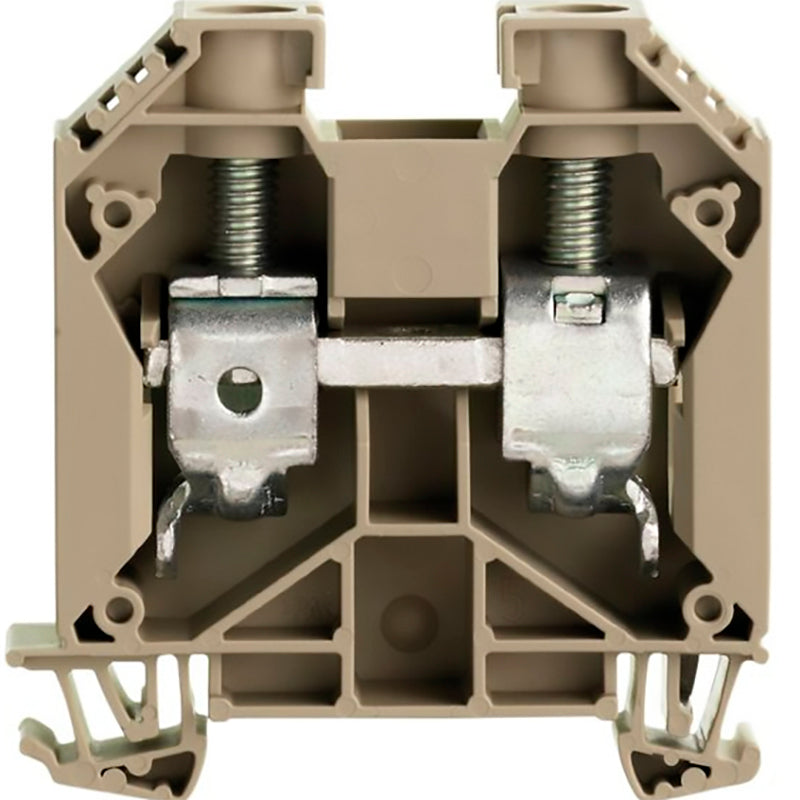

WDU gennemgangsklemme 35mm² grå for dinskinne

Klemmen bruges til at forbinde eller føre ledninger videre i en tavle eller fordeling, hvor du har brug for et sikkert samlingspunkt på DIN-skinnen. Den fungerer som et gennemgangspunkt mellem to ledere, så strømmen kan ledes videre uden at skulle splejses direkte. Det gør den velegnet i alt fra industritavler til mindre gruppetavler, hvor der skal skabes ryddelige og aftagelige forbindelser.

Klemmen monteres ved simpelthen at klikke den fast på en 35 mm DIN-skinne af høj hat-typen, som er standarden i danske el-tavler. Selve ledningstilslutningen sker med skrue, hvor den elastiske klembøjle sørger for, at forbindelsen holder sig fast selv ved temperaturudsving. Det betyder, at du normalt ikke behøver efterspænde skruen efter montering, fordi bøjlen kompenserer for de små bevægelser, der opstår i materialet over tid.

Klemmen er dimensioneret til ledere op til 35 mm², som også fremgår af titlen. Det gør den velegnet til de tykkere kabler, du typisk finder på hovedgrupper eller ved fordeling af større belastninger, hvor de mindre klemmer i WDU-serien ikke slår til.

Selve klemmehuset er fremstillet af polyamid (nylon 6.6), som tåler en kontinuerlig temperatur på 120 °C og kan klare op til 180 °C i kortere perioder. Materialet er selvslukkende efter UL 94V-0 og er både cadmium- og halogenfrit, hvilket er relevant, hvis du arbejder i miljøer med skærpede krav til brandsikkerhed. Selve strømbanen er udført i fortinnet kobber, og klembøjlen er af hærdet stål, hvilket giver et stabilt kontaktpunkt, der ikke løsner sig ved almindelige temperatursvingninger i tavlen.

Der er her en lille uoverensstemmelse mellem betegnelsen og producentens egne oplysninger. Titlen angiver farven som grå, mens Weidmüllers specifikationer for varenummeret angiver farven som beige. Da WDU-serien i øvrigt findes i flere farvevarianter, herunder beige og blå, kan det derfor være en god idé at holde øje med den faktiske farve på pakningen, hvis den nøjagtige nuance er afgørende for dit projekt.

I WDU-serien kan du generelt vælge mellem skruelasker (WQV) og plug-in lasker (ZQV) til at forbinde flere klemmer elektrisk. Skruelasken er den klassiske løsning, hvor lasken skrues fast, mens plug-in lasken giver en hurtigere montering, fordi den kan klippes til den ønskede længde og trykkes direkte i klemmerne. Plug-in løsningen sparer tid, hvis du sætter mange tavler op, mens skrueversionen kan være at foretrække, hvis du foretrækker en mere traditionel og synlig fastgørelse.

WDU-standard har en ensartet designstørrelse i intervallet 2,5 til 10 mm² og dækker et bredt spænd af ledningsstørrelser fra 0,05 til 300 mm². W-kompakt, som kendes på et "N" i typebetegnelsen, er udført i en mindre fysisk størrelse og dækker ledningsstørrelser fra 0,05 til 150 mm². Vælger du standardversionen, får du altså en klemme med lidt mere plads at arbejde med, mens kompaktversionen er relevant, hvis pladsen i tavlen er trang, og du skal have flere klemmer på samme skinnelængde.
