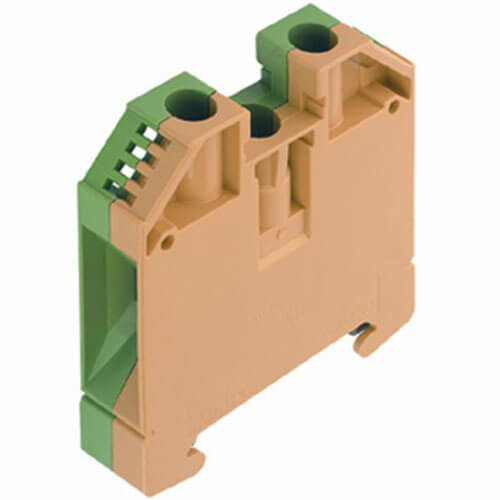

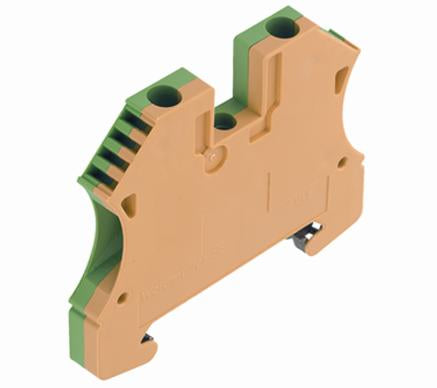

WDU gennemgangsklemme 4mm² g/g(jord) for dinskinne

Klemmen er en jordklemme i den gul/grønne udgave, som du kender fra jordforbindelser i el-installationer. Den monteres på en 35 mm DIN-skinne i tavlen og bruges til at føre jordledere igennem eller samle dem, så du får en sikker og solid forbindelse mellem installationskablet og jordskinnen. Den er beregnet til 4 mm² installationskabel, og skrue/skrue-tilslutningen giver en fast mekanisk forbindelse, som ikke løsner sig af sig selv.

Da klemmen indgår i jordforbindelsen i en el-tavle, skal installationen udføres af en autoriseret elektriker. Det gælder både selve monteringen på DIN-skinnen og tilslutningen af lederne, så du er sikret, at jordforbindelsen fungerer korrekt og lever op til kravene til en sikker installation.

Klemmehuset er fremstillet i polyamid-materialet Wemid, som er termisk stabilt op til 120 °C og har brandklasse UL 94 V0. Det betyder, at materialet tåler varmepåvirkning godt og har en høj modstandsdygtighed over for brand, hvilket er en fordel i en tavle, hvor der kan opstå varme fra strømførende komponenter. Materialet indeholder desuden hverken halogen eller fosfor.

Denne klemme er dimensioneret til 4 mm² installationskabel, mens serien i øvrigt findes i flere størrelser fra 2,5 mm² og op til 35 mm². Forskellen ligger i, hvor tyk en leder klemmen fysisk kan spænde fast, og dermed hvor stor en belastning kablet skal kunne føre. Vælger du en klemme til 2,5 mm², passer den til tyndere ledninger, mens en klemme til 6 mm² eller derover er beregnet til grovere kabler med højere belastning. Det er derfor vigtigt at vælge den størrelse, der matcher det kabeltværsnit, du rent faktisk skal tilslutte.

Denne klemme har en klassisk skrue/skrue-tilslutning, hvor lederen fastspændes med en skrue i begge sider. Alternativet i WDU-serien er plug-in lasker (ZQV), hvor lasken i stedet klikkes på plads, hvilket kan spare tid ved montage af flere klemmer i træk, da lasken nemt kan klippes til den ønskede længde. Skrueforbindelsen er velkendt og robust og passer godt, hvis du foretrækker en mekanisk fastspænding frem for et plug-in-system.

W-standard er den klassiske designstørrelse, som dækker ledningstværsnit fra 0,05 til 300 mm² og har samme fysiske størrelse for klemmer fra 2,5 til 10 mm². W-kompakt, som kendes på et "N" i typebetegnelsen, har en mindre fysisk størrelse og dækker ledningstværsnit fra 0,05 til 150 mm². Skal du bruge klemmer i en tavle, hvor pladsen er trang, kan W-kompakt være en fordel, mens W-standard passer godt, hvor der er almindelig plads til rådighed.
