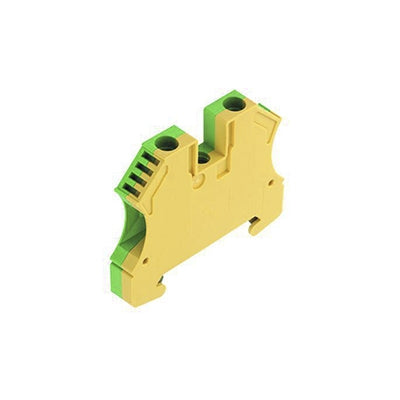

Jordklemme WPE 6mm²
Jordklemme WPE 6mm²
Jordklemme WPE 6mm² fra Weidmüller er en robust jordklemme til rækkeklemmesystemer, der bruges til at etablere en sikker jordforbindelse i gruppetavler. Klemmen tager installationskabler op til 6 mm² og er lavet til a... Se mere
Levering 1-7 hverdage
Produktbeskrivelse
Produktbeskrivelse
Jordklemme WPE 6mm² fra Weidmüller er en robust jordklemme til rækkeklemmesystemer, der bruges til at etablere en sikker jordforbindelse i gruppetavler. Klemmen tager installationskabler op til 6 mm² og er lavet til at sidde fast på en 35 mm DIN-skinne sammen med det øvrige tavlemateriel.
I praksis bruges klemmen typisk sammen med jordspyd og installationskabler, når en gruppetavle skal jordforbindes korrekt. Den gule/grønne farve gør det nemt at genkende jordforbindelsen i en tavle med mange andre klemmer, og skrueforbindelsen giver en solid, mekanisk tilslutning uden loddearbejde.
Fordele ved jordklemme WPE 6mm²
- Tilslutning: Op til 6 mm² installationskabel, så den passer til almindelige jordledere i gruppetavler
- Skrueforbindelse: Fast og pålidelig montering af lederen uden specialværktøj
- DIN-montage: Klikkes fast på 35 mm DIN-skinne sammen med resten af tavlens rækkeklemmer
- Spænding: Dimensioneret til 1000 V
- Farvekodning: Gul/grøn farve gør jordklemmen let at identificere i tavlen
Til opbygning og udvidelse af gruppetavlen
Jordklemmen er en type W-klemme, der indgår som en del af et samlet rækkeklemmesystem på DIN-skinne, og den kan derfor placeres side om side med andre klemmer efter behov i tavlen. Da den skal installeres af en autoriseret elektriker, er den mest relevant for installatører og elektrikere, der bygger eller udvider gruppetavler, men den indgår også naturligt i projekter, hvor en gør-det-selv-kunde får udført tavlearbejdet af en fagmand.
Ofte stillede spørgsmål om Jordklemme WPE 6mm²
Hvad bruges jordklemmen WPE 6mm² til?
Jordklemmen bruges til at skabe en sikker forbindelse mellem jordleder og installationskabler i forbindelse med gruppetavler og jordspyd. Den fungerer som bindeled, hvor jordforbindelsen skal føres videre eller samles på en overskuelig måde i tavlen. Klemmen er lavet til fastmontering, så jordforbindelsen sidder fast og stabilt gennem hele installationens levetid.
Hvilke kabeltværsnit kan tilsluttes klemmen?
Klemmen har en skrueforbindelse, der kan modtage installationskabler i tværsnit fra 0,5 til 6 mm². Det gør den fleksibel at bruge, uanset om du arbejder med tyndere styrekabler eller de lidt kraftigere 6 mm² ledere, som ofte ses til jordforbindelser i gruppetavler.
Hvordan monteres jordklemmen?
Klemmen er designet til at klikke fast på en 35 mm DIN-skinne, som er standarden i langt de fleste el-tavler. Det gør monteringen enkel, og klemmen sidder godt fast, når den først er sat på skinnen. Selve tilslutningen af kablerne foregår derefter med skrueforbindelsen.
Hvorfor er jordklemmen gul og grøn?
Farven gul/grøn er den gennemgående farvekode for jordforbindelser (PE) i el-installationer. Det gør det let at genkende jordklemmen i tavlen og skelne den fra klemmer til fase- og nulledere, hvilket er med til at holde overblikket, når installationen skal efterses eller udbygges.
Hvilken spænding er klemmen konstrueret til?
Klemmen er beregnet til en spænding på 1000 V, hvilket giver god margin i forhold til de spændingsniveauer, man normalt møder i almindelige el-installationer og gruppetavler.
Skal jeg vælge WPE 6 eller en af de andre størrelser i serien?
WPE-serien findes i flere størrelser, blandt andet WPE 2.5, WPE 4, WPE 6, WPE 10, WPE 16 og WPE 35, hvor tallet henviser til det tilslutningsareal, klemmen er beregnet til. WPE 6 passer til kabeltværsnit op til 6 mm² og er velegnet, hvor du netop arbejder med den kabeldimension. Skal du bruge en klemme til tyndere eller kraftigere kabler, er det de øvrige varianter i serien, du skal kigge på i stedet.
Hvad er forskellen på WPE 6 og WPE 10?
Forskellen ligger i det maksimale kabeltværsnit, klemmen kan tilsluttes. WPE 6 dækker installationskabler op til 6 mm², mens WPE 10 er dimensioneret til større tværsnit. Valget afhænger derfor af, hvilken kabeldimension din installation kræver. Er du i tvivl om, hvilken størrelse din konkrete installation skal bruge, bør en autoriseret elinstallatør vurdere det.
