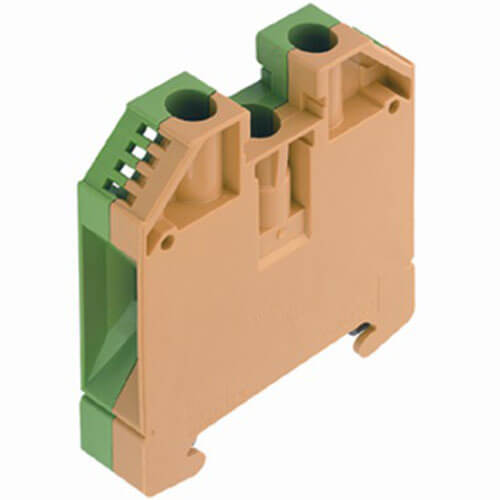

WDU gennemgangsklemme 16mm² g/g for dinskinne

Klemmen er en rækkeklemme til montering i tavler og fordelinger, hvor du skal forbinde eller føre en installationsleder videre gennem en klemrække. Den er dimensioneret til 16 mm² og fastgøres med skrueforbindelse, så lederen sikres et fast og stabilt tryk uden at skulle efterspændes senere. Klembøjlen er lavet af hærdet stål, hvilket giver et solidt kontakttryk, mens strømbanen er af fortinnet kobber for god ledeevne over tid.

Klemmen klikkes fast på en 35 mm DIN-skinne, som er standardbredden i de fleste gruppetavler og fordelingsskabe. Den åbne spændbøjle gør det nemt at føre lederen direkte ned i klemmen uden at skulle vride eller tvinge den på plads, og designet af ledningstragten sørger for, at lederen rammer midten af klembøjlen, uanset om du monterer det mindste eller det største kabeltværsnit inden for klemmens kapacitet. Selve installationen i en gruppetavle bør udføres af en autoriseret elinstallatør, så tilslutningen lever op til gældende krav.

Farvekombinationen gul/grøn er den, man traditionelt bruger til beskyttelsesledere og jordforbindelser i el-installationer, og det er også den farve, denne klemme leveres i. Selve produktet er navngivet en gennemgangsklemme, men da farvevalget er det samme som på klemmer, der bruges til jording, kan det være relevant at få bekræftet den konkrete anvendelse hos en elinstallatør, inden du vælger den til en specifik opgave i din tavle.

Klemmehuset er fremstillet af polyamid-materialet Wemid, som tåler temperaturer op til 120 °C og er klassificeret i brændbarhedsklasse UL 94 V0. Det betyder, at klemmen er robust mod varmeudvikling i tavlen og ikke bidrager unødigt til brand, hvis der skulle opstå en fejl et andet sted i installationen. Materialet er desuden fri for halogen og fosfor og overholder RoHS-kravene, hvilket er relevant, hvis du arbejder i installationer med krav til miljøvenlige materialer.

WDU-serien findes i to grundudgaver. W-standard har en fælles designstørrelse fra 2,5 til 10 mm² og dækker et bredt spænd af ledningsstørrelser fra 0,05 til 300 mm². W-kompakt, som kendes ved et "N" i typebetegnelsen, har en mindre fysisk størrelse og dækker ledningsstørrelser fra 0,05 til 150 mm². Vælger du efter pladsforhold i tavlen, er W-kompakt interessant, hvis du er trængt på plads, mens W-standard er relevant, hvis du har brug for den brede spændvidde i selve klembøjlen. Denne konkrete klemme er dimensioneret til 16 mm², så det er værd at holde det op mod, hvor meget plads du har til rådighed på skinnen.

I WDU-serien kan du efter behov vælge mellem skruelasker (WQV) og plug-in lasker (ZQV), som begge bruges til at forbinde flere klemmer i en klemrække elektrisk. Skruelaskerne monteres traditionelt med skrue, mens plug-in laskerne giver en hurtigere montering, fordi de kan klippes til den ønskede længde og tilpasses det antal poler, du har brug for, uden ekstra fastgørelse. Plug-in lasker fås som standard med op til 10 poler i 2,5 og 4 mm², og er derfor et godt valg, hvis du ofte skal ændre på antallet af sammenkoblede klemmer i tavlen. Er du i tvivl om, hvilken løsning der passer til din konkrete opbygning, kan en autoriseret elinstallatør vejlede dig i valget.
