DEKAFIX MÆRKER 5-FWZ 1-10, 1 ark

Mærkerne er lavet til at sidde direkte på Weidmüllers SAK-, W-, P-, I- og Z-serie ledningsklemmer samt tilhørende elektronikkomponenter. De er formet med en fordybning, så de lægger sig helt i plan med klemmen og giver en sikker pasform i stedet for at flagre eller falde af. Det gør dem oplagte til at give overskuelighed i en tavle eller klemmerække, hvor du hurtigt skal kunne se, hvilken klemme der hører til hvilket kredsløb.

Dette ark er færdigtrykt med tallene 1-10 i sort tryk på hvid baggrund, så du skal ikke selv printe noget. Trykket er let at læse og har god kontrast, hvilket er en fordel i tavler med begrænset lys. Hvis du på et andet tidspunkt har brug for at mærke med egne tekster eller andre talserier, findes Dekafix-systemet også i blanke udgaver, som kan printes med Weidmüllers egen mærkeprinter.

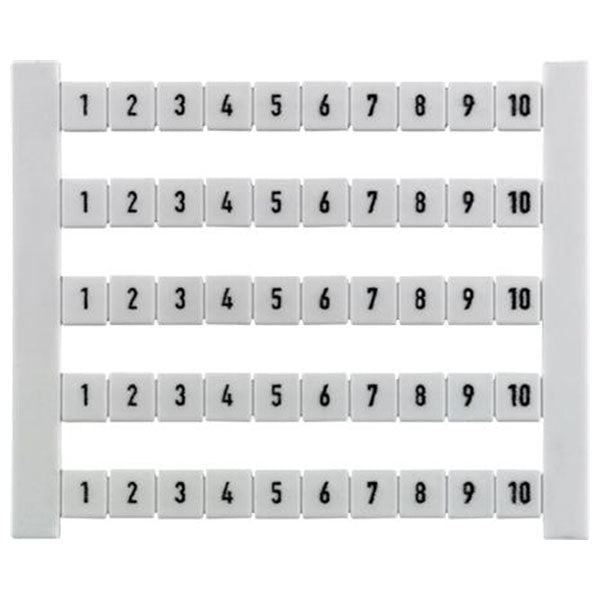

Arket består af 5 striber med 10 mærker i hver, altså 50 mærker i alt, nummereret fortløbende fra 1 til 10 i hver stribe. Fordi mærkerne sidder i striber, kan du sætte en hel talserie fast i én arbejdsgang i stedet for at placere hvert enkelt mærke separat. Det sparer tid, når du står med en længere klemmerække, der skal nummereres systematisk.

Mærkerne er fremstillet i polyamid (PA66), som er et slidstærkt plastmateriale, der tåler et driftstemperaturområde fra -40°C til +100°C. Det betyder, de fungerer fint både i uopvarmede teknikrum og i tavler, hvor der kan opstå en vis varmeudvikling. Materialet er testet efter brandklasse UL94-V2, hvilket er relevant at kende, hvis dit projekt kræver dokumentation for materialeegenskaber.

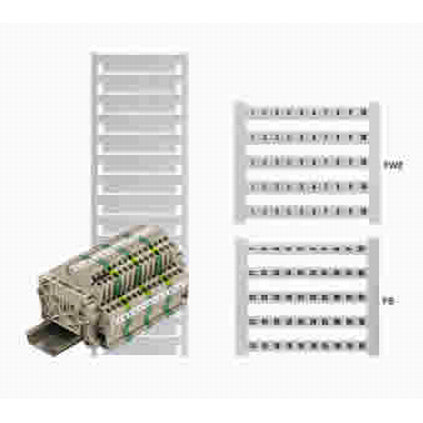

FWZ betyder fortløbende vandret opmærkning i striber, som er den type, du får her med tallene 1-10 stående horisontalt. FSZ er den lodrette udgave af samme princip, hvor tallene i stedet vender lodret på klemmen. Valget afhænger typisk af, hvordan din klemmerække er placeret, og hvilken læseretning der giver bedst overblik i den konkrete tavle.

Dekafix-mærkerne fås i flere bredder, blandt andet 5 mm, 6 mm, 6,5 mm og 8 mm, og bredden skal matche den klemmetype, du arbejder med. 5 mm-versionen, som dette ark er en del af, passer til de smallere klemmer i Weidmüllers sortiment, mens de bredere varianter bruges til klemmer med mere plads til mærkning. Er du i tvivl om, hvilken bredde din konkrete klemmetype kræver, er det en god idé at tjekke klemmens datablad eller spørge en fagperson, så mærket rent faktisk passer i praksis.

Dette ark dækker tallene 1 til 10, men Dekafix-systemet findes også i fortløbende serier som 11-20, 21-30 og videre opad. Hvilken serie du skal bruge, afhænger simpelthen af, hvor i din klemmerække du starter nummereringen. Har du en lang række klemmer, der skal nummereres fortløbende ud over 1-10, skal du blot vælge det ark, der fortsætter fra det tal, din forrige serie sluttede med.
