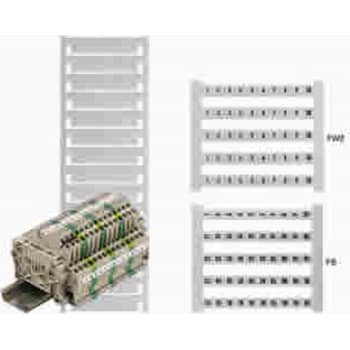

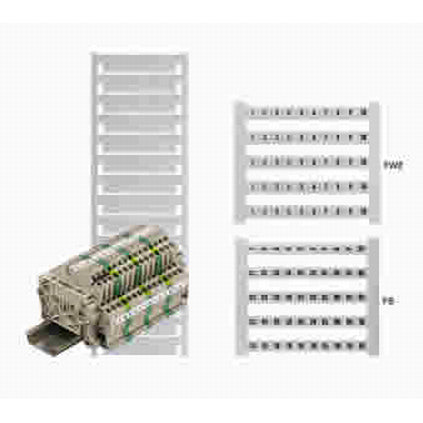

WDU Klemme Opmærkning L1,L2,L3,N,J

Mærkerne er lavet til opmærkning af rækkeklemmer og elektronikkomponenter i Weidmüllers SAK-, W-, P-, I- og Z-serie. De ligger plant i en fordybning på klemmen, så mærket sidder sikkert fast og ikke rager op eller falder af under installationen. Denne pakke er trykt med L1, L2, L3, N og J, så du kan mærke fase, nul og jord direkte i tavlen uden selv at skulle printe.

Mærkerne leveres i strimler, så du kan sætte en hel serie på i én arbejdsgang i stedet for at håndtere hvert mærke enkeltvis. Da de ligger i plan med klemmens fordybning, klikker de på plads og sidder godt fast, uden at du skal bruge lim eller ekstra værktøj. Det gør opmærkningen hurtig, selv når der er mange klemmer på en række, der skal mærkes ens.

Mærkerne er fremstillet i polyamid (PA UL94-V2 eller UL94-V0) og tåler driftstemperaturer fra -40 °C til +100 °C, hvilket gør dem velegnede til brug i tavler og installationer, hvor der kan forekomme både kulde og varme fra komponenterne. Teksten er sort tryk på hvid bund, hvilket giver god kontrast og gør L1, L2, L3, N og J lette at aflæse, selv i et tæt bestykket kabinet. En pakke indeholder 50 stk.

Forskellen ligger i, hvor bred klemmen eller komponenten er, som mærket skal sidde på. Denne pakke er i 5 mm bredde og passer derfor til klemmer, hvor fordybningen er dimensioneret til den bredde. De bredere varianter på 6 mm, 6,5 mm og 8 mm bruges til tilsvarende bredere klemmetyper i samme serier. Er du i tvivl om, hvilken bredde din klemme kræver, bør du måle fordybningen på klemmen, inden du vælger mærke, så teksten sidder korrekt og læsbart.

Det afhænger af, hvad du skal mærke. Fortløbende striber, som denne pakke er et eksempel på med rækkefølgen L1, L2, L3, N, J, er velegnede, når du skal mærke en fast serie af klemmer i en bestemt rækkefølge, for eksempel de tre faser efterfulgt af nul og jord. Ens striber pr. kort giver derimod det samme mærke gentaget flere gange, hvilket er praktisk, hvis du for eksempel skal sætte samme betegnelse på flere identiske klemmer forskellige steder i tavlen.

Valget afhænger af, hvordan klemmerne sidder monteret, og hvor du læser mærket fra. Horisontal opmærkning giver teksten liggende, hvilket typisk passer bedst, når klemmerne står i en vandret række, og du læser mærket forfra. Vertikal opmærkning vender teksten på højkant og bruges, hvor pladsforholdene eller klemmens montering gør det mest naturligt at læse teksten oppefra og ned. Vælg den udgave, der passer til opsætningen i din tavle, så L1, L2, L3, N og J er lette at aflæse i praksis.
