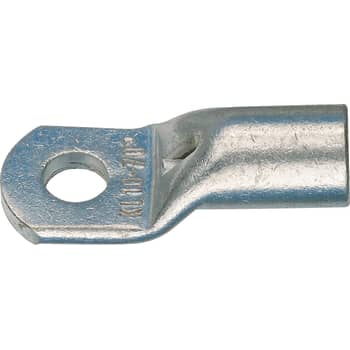

Rørkabelsko CU 6 mm² Ø10 1R/10

Rørkabelskoen bruges til at afslutte et kobberkabel, så det kan boltes fast til en samleskinne, et stel eller et andet komponent i et elektrisk anlæg. Denne udgave er lavet af kobber og dimensioneret til et nominelt tværsnit på 6 mm², hvilket betyder, at den passer til kabler i netop den ledertværsnitsstørrelse. Boltdiameteren på 10 mm (M10) afgør, hvilken skruestørrelse skoen kan monteres med, så det er en god idé at have begge mål i baghovedet, når du vælger den rette kabelsko til opgaven.

Kabelskoen er en rørkabelsko, hvilket betyder, at lederen føres ind i det hule rør på skoen og derefter presses fast med et pressværktøj, så kobberet danner en solid, ledende forbindelse. Materialet er udglødet og fortinnet kobber i henhold til EN 13600, hvilket giver gode presseegenskaber og en overflade, der beskytter mod korrosion og sikrer god ledningsevne over tid. Da kabelskoen er uisoleret, skal samlingen efterfølgende beskyttes med krympeflex eller anden isolering, alt efter hvordan installationen i øvrigt er udført.

Inspektionshullet sidder i røret på kabelskoen og gør det muligt at se, om lederen er skubbet helt ind, inden du presser samlingen. Det er en enkel, men praktisk detalje, der reducerer risikoen for en fejlmontering, hvor kablet ikke sidder korrekt i skoen. For både elektrikere og gør-det-selv-folk betyder det, at du kan tjekke monteringen visuelt, før du går videre med pressearbejdet, hvilket giver ekstra tryghed i en installation, der skal holde i mange år.

De to mål beskriver to forskellige ting. Det nominelle tværsnit på 6 mm² fortæller, hvilken lederstørrelse kabelskoen er beregnet til at blive presset omkring, mens hulstørrelsen på 10 mm (M10) angiver diameteren på boltehullet i den flade del af skoen, altså hvilken skruestørrelse den skal monteres med. Skal du bruge kabelskoen sammen med en bestemt skinne eller et bestemt stel, er det derfor boltehullet på 10 mm, du skal matche med boltens eller skruens dimension, mens de 6 mm² handler om selve kablet.

Denne rørkabelsko leveres uisoleret, hvilket er standard for rørkabelsko, der efterfølgende skal presses og eventuelt dækkes med krympeflex eller anden isolering separat. Det giver mere fleksibilitet i installationen, fordi du selv vælger isoleringsmetode og kan tilpasse den til det konkrete anlæg. Isolerede kabelsko har typisk en fast plastkappe fra fabrikken, hvilket kan spare et arbejdstrin, men giver til gengæld mindre fleksibilitet i forhold til, hvordan samlingen afsluttes. Er du i tvivl om, hvilken løsning der passer bedst til din konkrete installation, bør en autoriseret elinstallatør vurdere det.

Klasse 2 betegner en flertrådet, rund leder efter VDE 0295, altså et kabel opbygget af flere tynde kobbertråde snoet sammen, i modsætning til en massiv enkelttråd. Kabelskoen er designet til netop denne ledertype samt til rundpressede sektorformede ledere, hvilket betyder, at den giver en pålidelig presning på et typisk installationskabel med flertrådet kobberleder. Er dit kabel opbygget anderledes, er det vigtigt at sikre sig, at kabelskoen faktisk passer til lederens konstruktion, før montagen udføres.
