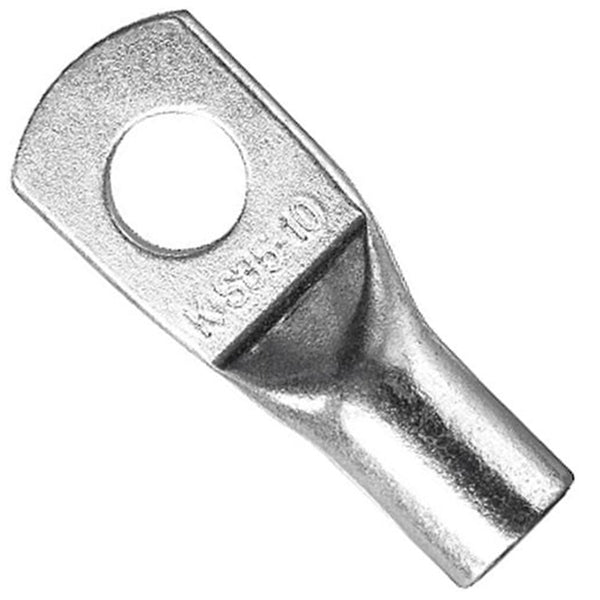

Rørkabelsko CU 16mm² Ø10 mm. - 1 stk.
Rørkabelsko CU 16mm² Ø10 mm. - 1 stk.
Rørkabelsko CU 16 mm² Ø10 mm fra Klauke er en presbar kabelsko i fortinnet kobber, bygget til at skabe en sikker og holdbar forbindelse på flertrådede ledere. Med et tværsnit på 16 mm² og en boltdiameter på 10 mm pass... Se mere
11 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Rørkabelsko CU 16 mm² Ø10 mm fra Klauke er en presbar kabelsko i fortinnet kobber, bygget til at skabe en sikker og holdbar forbindelse på flertrådede ledere. Med et tværsnit på 16 mm² og en boltdiameter på 10 mm passer den til klasse 2-ledere efter VDE 0295, og det integrerede inspektionshul gør det muligt at se, om kablet er sat korrekt ind, før du presser.
Kabelskoen bruges typisk, når en flertrådet leder skal afsluttes med et sikkert skrueforbindelsespunkt, fx ved samlinger i tavler, fordelinger eller ved tilslutning til klemmer og bolte. Den flade kontaktflade og de præcise skruehuller gør monteringen enkel, og den fungerer både til professionelle installationer og gør-det-selv-opgaver, hvor der arbejdes med 16 mm² kobberledere.
Fordele ved denne rørkabelsko
- Tværsnit 16 mm²: Passer til flertrådede runde ledere i denne dimension, klasse 2 efter VDE 0295
- Boltdiameter 10 mm: Matcher bolte og skruer i samme størrelse for en stabil montage
- Inspektionshul: Giver visuel kontrol af, at lederen er sat korrekt i, før pressearbejdet udføres
- Fortinnet kobber (Cu) iht. EN 13600: God ledningsevne og bedre modstand mod korrosion end ubehandlet kobber
- Udglødet kobber: Optimerede presseegenskaber, der giver en pålidelig og holdbar forbindelse
Mål og opbygning
Kabelskoen er uisoleret og måler 39,50 mm i længden og 17,0 mm i bredden, med en indvendig diameter på 5,5 mm der åbning til lederen. Den er produceret i Europa og leveres som 1 stk., klar til at presses fast med et egnet presseværktøj til klasse 2-ledere i den angivne dimension.
Ofte stillede spørgsmål om Rørkabelsko CU 16mm² Ø10 mm. - 1 stk.
Hvad bruges en rørkabelsko som denne til?
Rørkabelskoen bruges til at afslutte en kobberleder, så den kan boltes fast til fx en samleklemme, et stel eller en skinne. Den er lavet af fortinnet kobber (Cu) i henhold til EN 13600, hvilket giver god ledningsevne og en holdbar forbindelse over tid. Med et nominelt tværsnit på 16 mm² og en hulstørrelse (bolt diameter) på Ø10 mm passer den til opgaver, hvor lederen på 16 mm² skal forbindes med et boltet stik i den angivne størrelse. Den fladede kontaktflade og de præcise skruehuller gør montagen enkel og sikker.
Hvordan sikrer jeg, at kabelskoen er presset korrekt på lederen?
Kabelskoen har et inspektionshul, som gør det muligt visuelt at kontrollere, at lederen er ført helt ind i skoen, før den presses. Det udglødede kobber giver gode presseegenskaber, så pressen kan skabe en solid mekanisk og elektrisk forbindelse. Selve presningen bør altid udføres med korrekt presseudstyr og af en person med de rette faglige forudsætninger, da en dårligt udført forbindelse kan give overgangsmodstand og varmeudvikling i installationen.
Hvilke mål har kabelskoen, og hvordan passer den til min leder?
Kabelskoen har en længde på 39,50 mm, en bredde på 17,0 mm og en indvendig diameter i muffen på 5,5 mm, hvor lederen føres ind. Den er dimensioneret til en nominel leder på 16 mm² og fås uisoleret, så den passer til installationer, hvor der efterfølgende isoleres med krympeflex eller lignende, eller hvor forbindelsen sidder i et skab eller en tavle uden krav om isolering på selve skoen.
Hvad er forskellen på en isoleret og en uisoleret kabelsko?
Denne rørkabelsko leveres uisoleret, hvilket betyder, at den ikke har en plastkappe eller anden isolering omkring presseområdet fra fabrikken. Det giver mere plads til at se og kontrollere presningen gennem inspektionshullet, men det betyder også, at du selv skal sørge for isolering efter montage, hvis installationen kræver det, for eksempel med krympeflex. En isoleret kabelsko har til sammenligning en fast isoleringskappe med det samme, hvilket kan spare et arbejdstrin, men samtidig gør det sværere at inspicere presningen visuelt. Valget afhænger af, hvordan installationen er opbygget, og bør vurderes af en autoriseret elektriker eller installatør i den konkrete opgave.
Hvad betyder det, at lederen skal være klasse 2?
Kabelskoen er beregnet til flertrådede runde ledere i klasse 2 i henhold til VDE 0295, samt til rundpressede sektorformede ledere. Klasse 2 angiver lederens opbygning og fleksibilitet, hvilket har betydning for, hvordan lederen fylder i kabelskoens muffe, og dermed hvor godt presningen slutter tæt. Da en forkert kombination af lederklasse og kabelsko kan gå ud over forbindelsens kvalitet og sikkerhed, bør det altid være en autoriseret elektriker eller installatør, der vurderer, om en given leder og kabelsko passer sammen i den konkrete installation.
Hvad er forskellen på det nominelle tværsnit og hulstørrelsen på kabelskoen?
De to mål beskriver to forskellige ting på kabelskoen. Det nominelle tværsnit på 16 mm² angiver, hvor stor lederen skal være, for at den passer korrekt ind i muffen og giver en god presning. Hulstørrelsen, også kaldet bolt diameter, på Ø10 mm angiver derimod størrelsen på det hul, hvor bolten eller skruen til den elektriske forbindelse skal igennem. Begge mål skal stemme overens med din installation, tværsnittet med lederen og hulstørrelsen med den bolt eller skrue, du skal bruge til at fastgøre kabelskoen.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har i øjeblikket ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
