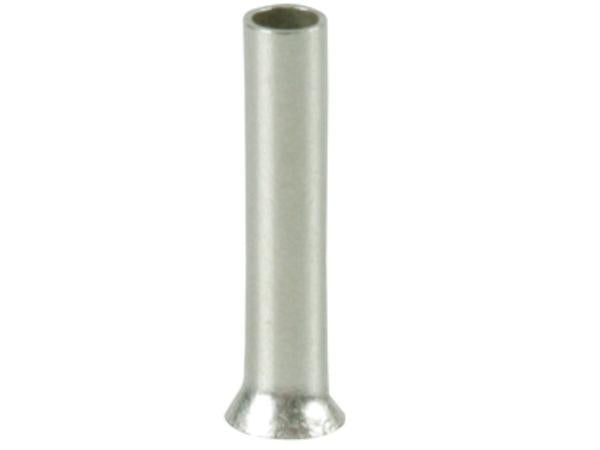

Tylle til ledningsende - 6mm²

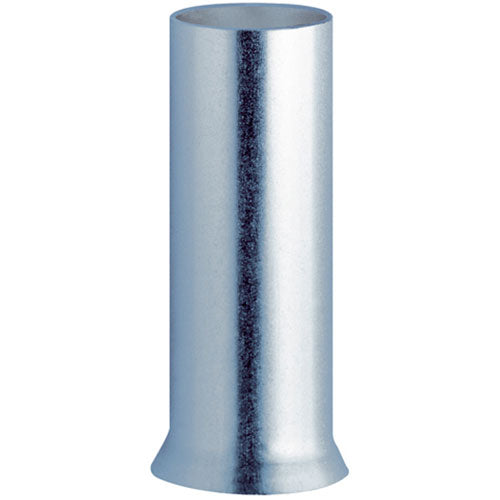

Tyllen, også kaldet et terminalrør, sættes på enden af en flertrådet ledning, altså en ledning med mange tynde kobbertråde snoet sammen. Uden tyllen kan de enkelte tråde sprede sig eller knække af, når ledningen skrues fast i en klemme. Tyllen samler alle trådene i en fast enhed af kobber, så du får en solid og pæn afslutning, der er let at føre ind i skrueklemmer eller andet installationsmateriel. Den er lavet til ledere med et tværsnit på 6 mm² og har en hulstørrelse på 12 mm, så den passer præcis til dette tværsnit.

Tyllen monteres ved krimpning. Ledningen afisoleres, så de blottede kobbertråde kan føres ind i tyllens rør, hvorefter der krympes med en egnet krimpetang, så metallet presses fast omkring lederne. Det giver en mekanisk og elektrisk stabil forbindelse, der ikke løsner sig, selvom ledningen udsættes for vibrationer eller gentagne til- og frakoblinger. Mål og udformning følger DIN 46228/1, som er den gængse standard for denne type terminalrør, så du kan regne med, at rør og krimpeværktøj arbejder sammen som forventet.

Nej, denne tylle er uisoleret. Det betyder, at der ikke sidder et farvet plastikhylster udenpå metallet, som man ser på isolerede varianter. Kobberet ligger derfor blankt, hvilket gør tyllen alsidig at bruge, da du selv har frihed til at vælge isolering, krympeflex eller lignende efter behov i din konkrete installation. Det kræver til gengæld, at du selv sikrer korrekt afskærmning omkring forbindelsen, hvis det er nødvendigt i din opgave.

Serien findes i flere tværsnit, fra de helt små ledere og op til betydeligt større dimensioner. Det afgørende er, at tyllens tværsnit matcher lederens faktiske tværsnit, ellers sidder krimpningen ikke ordentligt fast, og forbindelsen kan blive usikker. Denne udgave er lavet specifikt til 6 mm² ledere med en hulstørrelse på 12 mm. Har du ledninger med et andet tværsnit i dit projekt, skal du derfor bruge den udgave af tyllen, der matcher netop det tværsnit, og ikke denne.

Forskellen ligger udelukkende i antallet af tyller i pakken, selve produktet er identisk. En pakke med 25 stk. som denne er velegnet, hvis du skal bruge tyller til et mindre projekt eller løbende reparationer, hvor du ikke har brug for et stort lager liggende. Arbejder du derimod professionelt med mange installationer, hvor 6 mm² ledere krimpes ofte, kan en større pakning på 100 eller 1000 stk. være mere praktisk, så du undgår at løbe tør midt i en opgave.

En uisoleret tylle, som denne, består udelukkende af kobberrøret uden noget plastikhylster udenpå. Det giver dig fleksibilitet til selv at vælge, om og hvordan forbindelsen skal isoleres bagefter, hvilket ofte foretrækkes i industrielle sammenhænge eller tavleopbygning, hvor pladsforhold og synlighed af forbindelsen har betydning. En isoleret tylle har derimod en fast plastikkrave, typisk farvekodet efter tværsnit, som giver ekstra beskyttelse og gør det lettere at se tværsnittet visuelt. Valget afhænger af opgaven og eventuelle krav i den konkrete installation.
