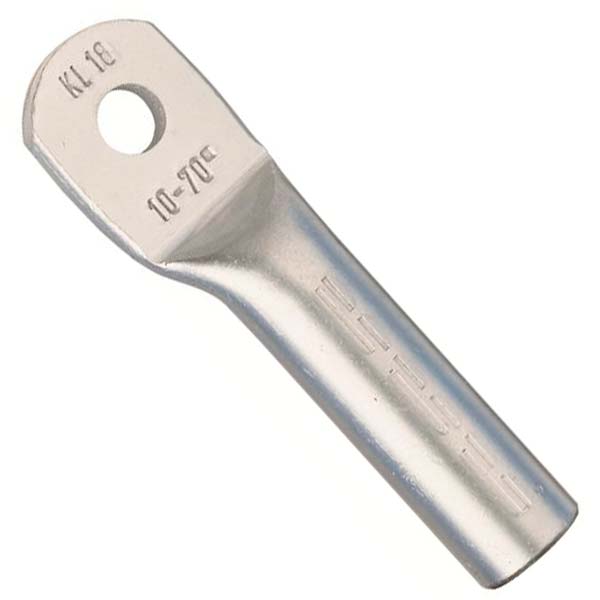

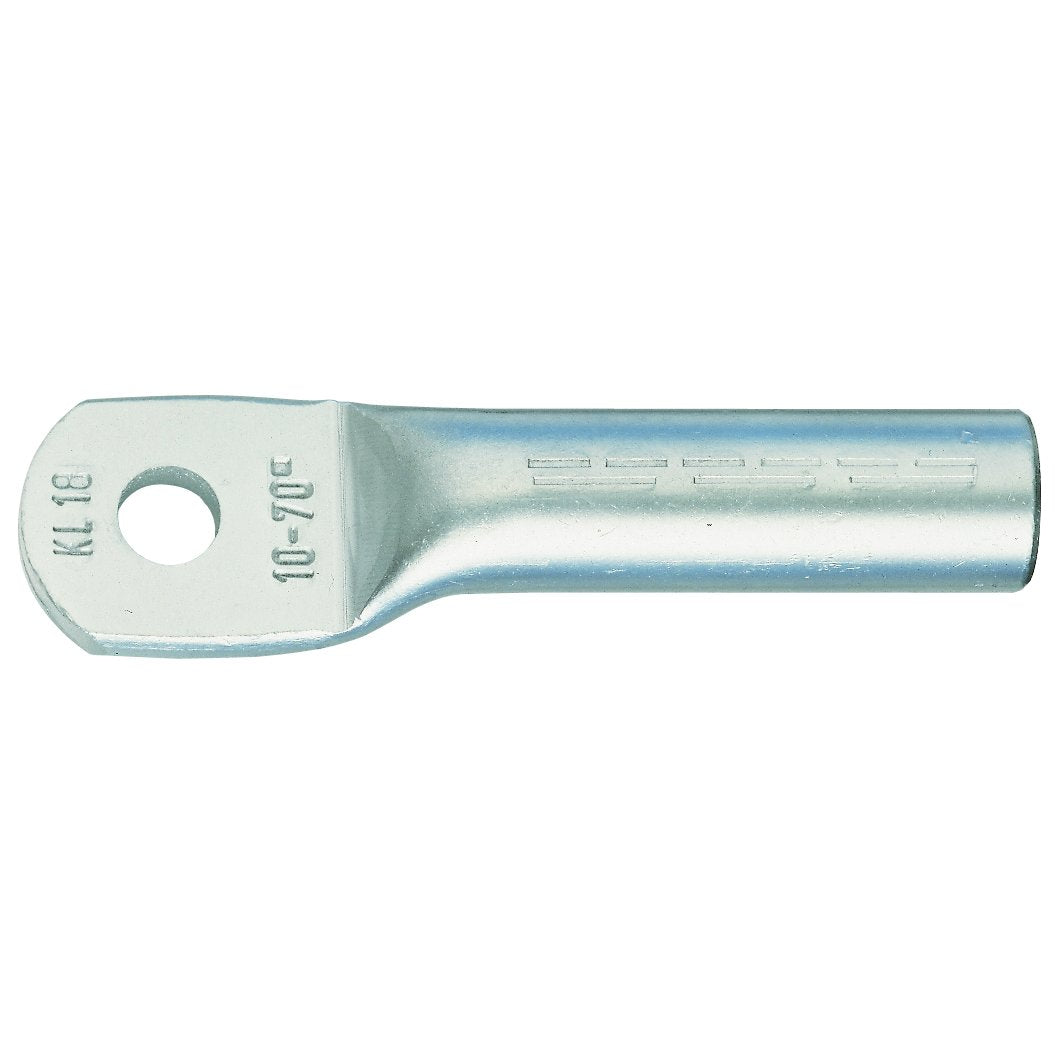

Kabelsko AL flerkoret 150mm²/massiv 185mm² Ø12 - 1 stk.

Kabelskoen er en Klauke 210R12 og er lavet specifikt til aluminiumledere. Den passer til flertrådede (flerkorede), rundpressede sektorledere op til 150 mm² samt massive sektorformede aluledere op til 185 mm². Den bruges typisk til at afslutte aluminiumskabler og aluminiumswire på en trækaflastet og sikker måde, så du kan lave en stabil forbindelse til fx en klemme eller et samlingspunkt. Materialet er elektrolytisk aluminium (E-aluminium) med blank overflade, og udformningen følger DIN 46329, DIN EN 60228 og DIN EN 50182.

Ja, kabelskoen skal rundpresses før montering, og der følger pressemarkeringer med, som viser dig præcis hvor og hvordan presningen skal foretages. Det gør det nemmere at ramme den korrekte presning hver gang, og det giver en optimal kontaktmodstand. Klauke oplyser desuden, at der er en unik værktøjstildeling med nøgletal, så du nemmere kan finde det rette presseværktøj til opgaven. Den flade kontaktflade og den præcise endeforarbejdning gør selve installationen enklere og mere driftssikker.

Hulstørrelsen på 12 mm (studstørrelse M12) angiver, hvilken boltdiameter kabelskoens øje er dimensioneret til. Det har betydning for, hvilken bolt eller stud du kan sætte kabelskoen fast med, når den skal forbindes til en samleklemme, skinne eller andet monteringspunkt. Kabelskoen er produceret i Europa, hvilket normalt betyder tættere kvalitetskontrol og ensartede tolerancer på både hulstørrelse og presseflader.

Kabelskoen er beregnet til to forskellige lederopbygninger. Til flertrådede, rundpressede sektorledere kan den håndtere op til 150 mm², mens den til massive sektorformede aluledere kan håndtere op til 185 mm². Flertrådede ledere er bygget op af mange enkelte tråde og er ofte lettere at bøje og håndtere ved installation, mens massive ledere er ét samlet stykke leder og typisk bruges, hvor der ønskes en mere stiv og kompakt føring. Uanset hvilken lederopbygning du arbejder med, skal sektorlederne rundes af, før kabelskoen presses på, så den sidder korrekt.

Kabelskoen er fremstillet i elektrolytisk aluminium (E-aluminium) og er konstrueret specifikt til aluminiumledere og aluminiumswire i henhold til DIN EN 60228 og DIN EN 50182. Aluminium og kobber har forskellige elektriske og mekaniske egenskaber, og en forbindelse skal passe til lederens materiale for at give den rette kontaktflade og modstand over tid. Derfor skal du vælge en kabelsko, der matcher det ledermateriale, du reelt arbejder med, i stedet for at bruge en aluminiumskabelsko på kobberledere eller omvendt.

Kabelskoen er lavet til rundpressede sektorledere, hvilket betyder, at en sektorformet leder (se/sm) skal rundes af, inden den presses fast i kabelskoen. Det er altså ikke et enten-eller, men en del af selve installationsprocessen: uanset om lederen i udgangspunktet er sektorformet, skal den bringes til en rund form ved presningen for at opnå den flade, præcise kontakt, som kabelskoen er designet til. Det sikrer en stabil og trækaflastet forbindelse, som lever op til DIN 46329.
